车床矩形毛坯简易送料定位工装结构

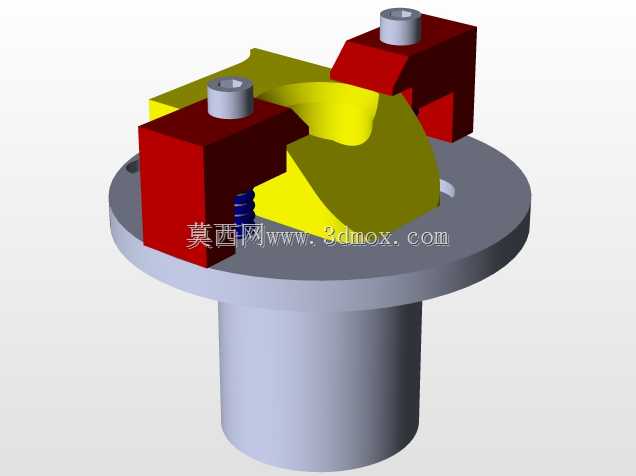

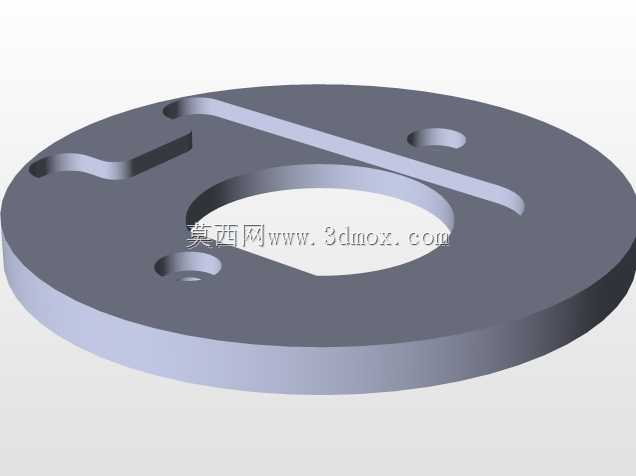

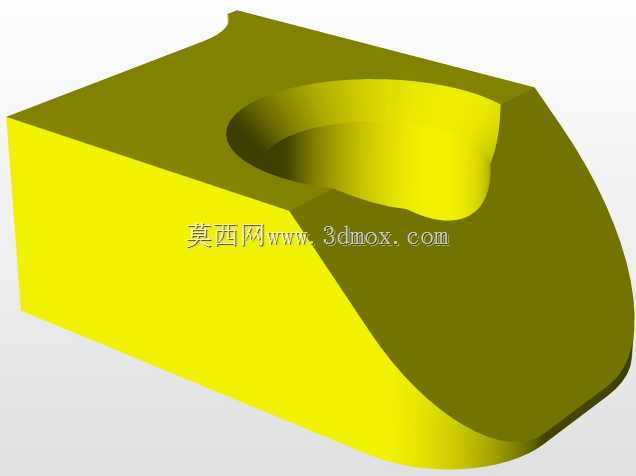

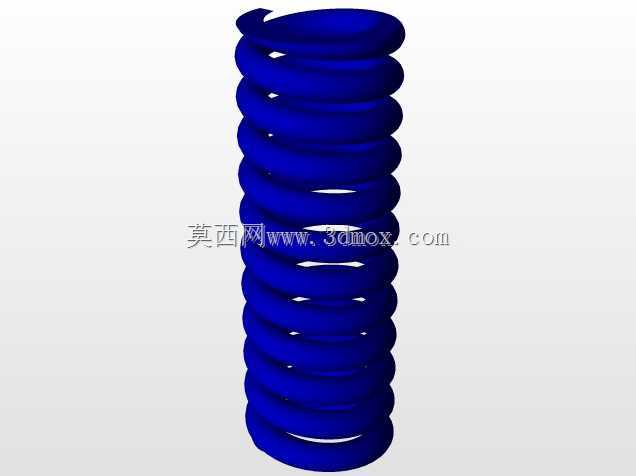

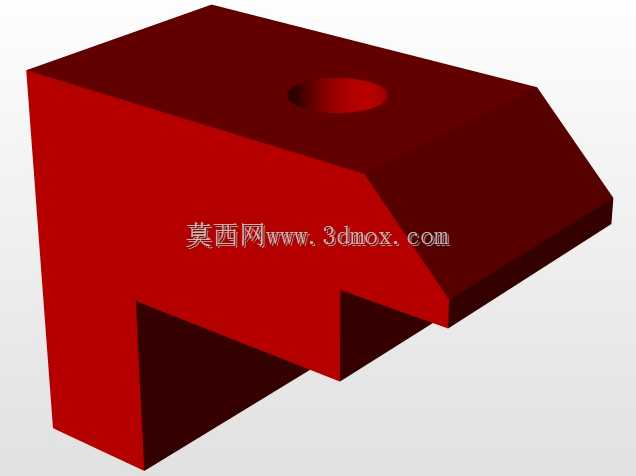

　　在普通卧式车床的小批量矩形截面棒料加工场景中，这类简易工装的核心作用是替代传统划线找正步骤，缩短单件装夹的辅助时间，尤其适配维修车间、小型加工点的零散件加工需求，无需复杂的液压或气动配套，依靠车床本身的刀架或床身导轨位置即可完成固定，适配多数6132、6140系列普通车床的安装空间。从结构功能来看，该工装的内凹弧形工作面直接贴合棒料的圆柱基准面？不对，针对矩形毛坯的定位，其斜向切面与垂直定位面形成两个垂直的定位基准，矩形毛坯送入后，两个面分别抵靠工装的定位边，配合车床卡盘的夹紧动作，即可保证毛坯伸出卡盘的长度一致，同时保证矩形截面的边与车床进给方向平行，避免加工后出现端面倾斜、侧面加工余量不均的问题。

　　设计思路上没有采用复杂的可调式结构，整体采用一体式块体设计，加工时仅需通过铣削完成外形、定位槽的加工，热处理后进行磨削保证定位面的平面度与粗糙度，整体没有易损的活动部件，日常使用中仅需定期清理定位面的切屑即可，维护成本极低。外形尺寸方面，工装的整体高度适配车床刀架的安装高度，安装时可直接固定在方刀架上，随刀架移动调整定位位置，无需额外在床身上打孔安装，不会破坏车床原有结构；定位槽的深度根据常见矩形毛坯的截面尺寸设计，覆盖常规20mm到80mm边长的矩形棒料定位需求，当毛坯送入时，端面抵靠工装的定位端面，即可保证每次伸出卡盘的长度误差控制在0.1mm以内，满足普通车削加工的尺寸精度要求。实际使用时，

　　工人仅需在首件加工时调整好工装的固定位置，后续加工无需重复测量伸出长度，直接将毛坯推入卡盘抵靠工装定位面后夹紧即可，相比传统的钢尺测量、划线找正方式，单件装夹时间可缩短60%以上，对于小批量多批次的矩形轴类、套类零件加工，能有效降低工人的劳动强度，减少人为测量带来的尺寸误差。工装的外轮廓做了倒角处理，避免安装和使用过程中划伤操作人员，同时底部的安装面做了平面度处理，保证固定在刀架上时不会出现倾斜，定位面与车床主轴轴线的平行度通过加工精度保证，安装后无需复杂校准即可直接使用。针对矩形毛坯加工时容易出现的转动问题，工装的垂直定位边与毛坯侧面完全贴合，配合卡盘的三爪或四爪夹紧力，可有效避免切削过程中毛坯发生周向转动，保证铣削平面、

　　钻孔等工序的位置精度。这类简易工装没有复杂的传动结构，整体刚性充足，能承受车削过程中的切削力冲击，不会因为长时间使用出现定位偏移，适合在没有数控送料架的普通车床上推广使用，尤其适配加工批量不大、品种更换频繁的生产场景，不需要针对不同规格毛坯更换复杂的夹具组件，仅需调整工装在刀架上的位置即可适配不同长度的零件加工需求。在加工带台阶的矩形零件时，该工装还可作为轴向定位的基准，配合刀架的进给刻度，快速控制台阶的长度尺寸，减少反复测量的步骤，加工过程中切屑可顺着工装的斜面滑落，不会堆积在定位槽内影响定位精度，日常清理仅需用毛刷扫过定位面即可，操作十分便捷。
