双立柱跨线式物料悬挂输送支架结构

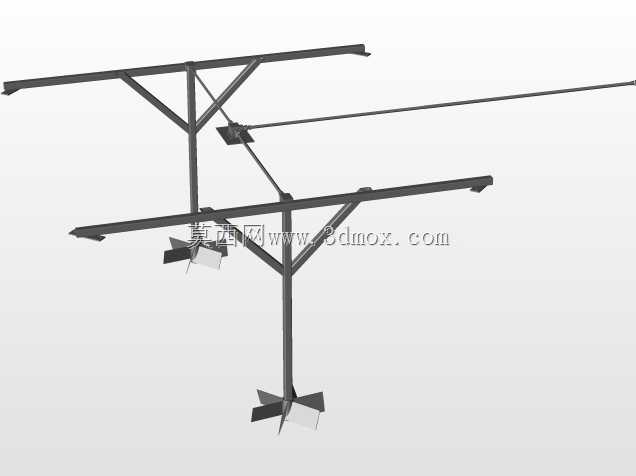

　　这套双立柱跨线式悬挂支撑结构，常见于车间内部跨工位物料输送、厂区管线跨路架设、户外轻型线缆架空铺设这类场景，核心作用是在不占用地面通行空间的前提下，为悬挂的输送吊具、管线、轻型作业机具提供稳定的承载支撑。从结构布局来看，采用两根垂直主立柱作为核心承载构件，立柱底部设置带翼板的安装底座，可通过膨胀螺栓或预埋螺栓固定在混凝土地面，安装时需保证两根立柱的中心距匹配跨线宽度需求，立柱垂直度偏差需控制在千分之一以内，避免长期受载后出现倾斜失稳。每根立柱顶部向两侧对称伸出悬臂横梁，横梁与立柱之间采用斜向三角撑做加强连接，这种三角加强结构能大幅降低横梁端部受载后的下挠变形，相比无斜撑的直连悬臂，同截面规格下承载能力可提升40%以上，

　　适合在横梁端部悬挂吊点、布置导向滑轮。两根立柱的上部横梁之间设置纵向连接横杆，一方面用于校准两根立柱的安装平行度，避免立柱出现向内或向外的偏斜，另一方面可作为中间辅助承载梁，布置跨线中部的悬挂点，适配长距离跨线的多点悬挂需求。在纵向连接横杆与其中一侧悬臂之间，还设置了斜向拉杆，用于抵消单侧悬挂载荷带来的结构扭转力矩，避免整个支架在偏载作用下出现立柱根部焊缝开裂、横梁扭转错位的问题。从安装边界来看，这类支架的单根立柱高度通常根据跨线下方的通行净空需求设定，若用于车间内部跨人行通道，立柱高度需保证下方净空不低于2.2米，若用于跨叉车通行的物流通道，下方净空需不低于3.5米；两侧悬臂的伸出长度根据悬挂点位与立柱的水平距离确定，

　　单段悬臂长度不宜超过1.5米，过长的悬臂会大幅增大立柱根部的弯矩，需要同步加大立柱的截面规格、增加斜撑的数量。设计这类结构时，首先要明确实际使用场景的额定悬挂载荷，若用于悬挂轻型输送吊具，单吊点载荷按50-100kg核算即可，若用于悬挂动力电缆或压缩空气管线，需按管线每米重量乘以跨距核算总载荷，再根据载荷大小选定主立柱、横梁的型材规格，通常轻型场景下选用矩形钢管即可，重载场景可选用H型钢做为主承载构件。所有构件的连接节点优先采用焊接连接，现场安装时可在底座、横梁拼接位置设置螺栓连接节点，方便运输与现场组装，焊接节点处需做焊后去应力处理，避免长期受交变载荷作用出现焊缝疲劳开裂。支架安装完成后，需在悬臂端部、

　　纵向横杆上按预设间距焊接吊耳或安装C型导轨，方便后续悬挂吊具、滑车的安装与移动，吊耳的焊接位置需避开横梁的弯矩最大截面，尽量靠近斜撑与横梁的连接节点处，让载荷直接通过斜撑传递到主立柱，降低横梁的受弯载荷。另外在户外使用这类支架时，需在立柱底部做防腐防锈处理，地面以上30公分范围内涂刷防腐沥青漆，避免地面潮气、积水侵蚀构件根部，同时可根据当地风压数据核算结构的抗风载能力，在立柱中部增加斜向支撑固定到周边建筑或地面，提升大风天气下的结构稳定性。
