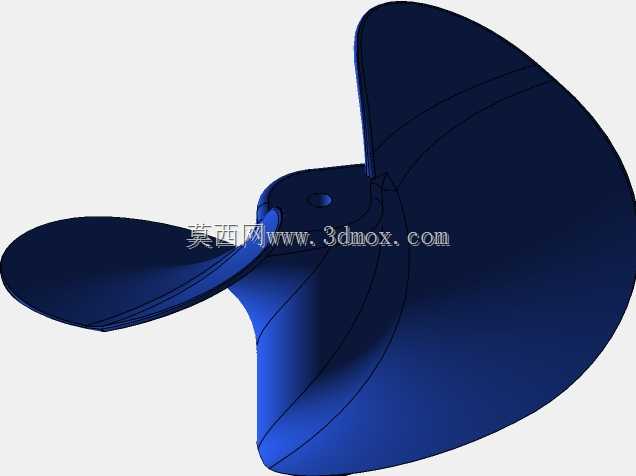

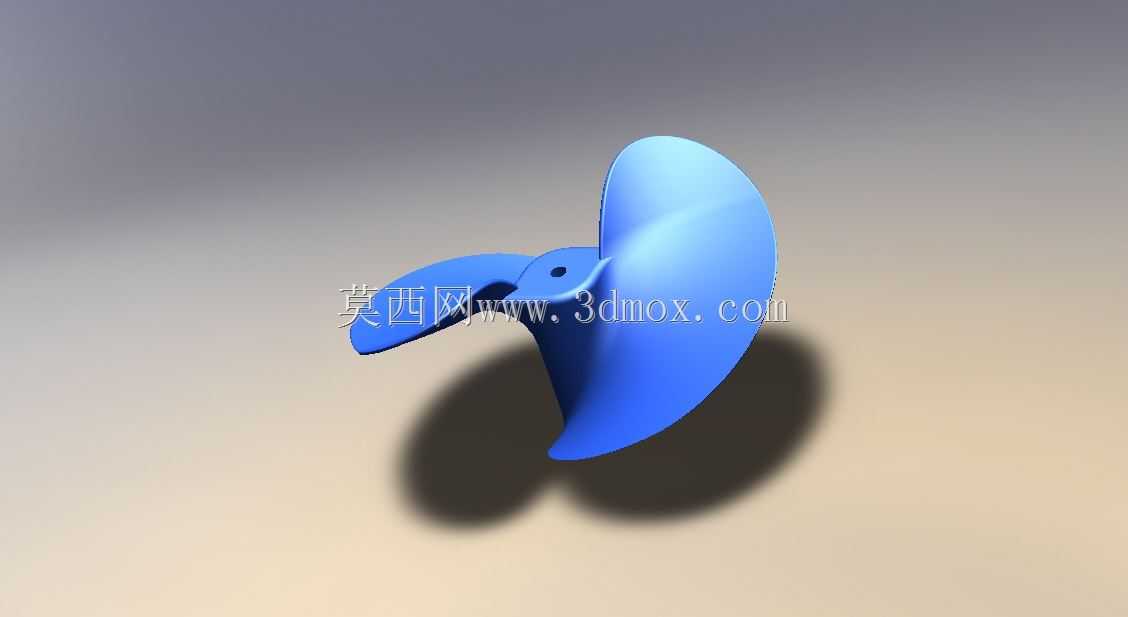

三叶式船舶推进用螺旋桨结构设计

　　在船舶动力推进系统的核心部件设计中，螺旋桨的曲面精度、叶型分布直接决定了整船的航行效率、振动水平与噪声表现，这款三叶式船用螺旋桨的三维结构，完全围绕内河及近海小型作业船舶的实际航行工况做了针对性的型线优化。从实际应用场景来看，这类三叶螺旋桨多适配10-30米级的小型作业渔船、交通艇、内河观光船，这类船舶的航行工况多为中低速巡航，航速区间集中在8-18节，吃水深度普遍在0.8-2.5米之间，航行水域常伴随水草、浮木等漂浮杂物，因此桨叶的叶梢做了加厚圆弧过渡处理，避免杂物撞击时出现叶尖崩缺，同时叶根与桨毂的连接区域做了大圆角平滑过渡，能有效分散螺旋桨高速旋转时的交变应力，降低长期运行下的疲劳断裂风险。

　　从功能特性上看，三叶结构相比四叶、五叶桨，在同等直径下的盘面比更小，旋转时的水阻更低，能在中小功率主机的输出区间内获得更高的推进效率，同时三片桨叶沿桨毂周向120度均匀分布，旋转时的动平衡更容易校准，运行过程中传递到尾轴的径向激振力更小，能有效降低船体尾部的结构振动，提升航行时的乘坐舒适度。桨叶的曲面采用了变螺距设计，从叶根到叶梢的螺距角逐步递减，这种设计能让不同半径位置的桨叶切面在旋转时都处于最优攻角区间，减少叶梢处的水流空泡产生，避免空泡剥蚀损伤桨叶表面，同时也能降低螺旋桨运转时的空泡噪声，适配对静音有一定要求的客运交通艇使用场景。

　　设计过程中，首先要确定的是安装边界尺寸，桨毂中心的轴孔直径需要匹配对应规格的尾轴锥度，轴孔内预留了键槽安装位置，能保证螺旋桨与尾轴的周向固定，避免大扭矩输出时出现打滑；桨毂的轴向长度根据尾轴的安装锁紧螺母尺寸做了匹配，保证螺旋桨安装后轴向定位可靠，不会在航行中出现轴向窜动。桨叶的外形轮廓采用了侧斜设计，叶梢向螺旋桨旋转的反方向偏移一定角度，这种设计能让桨叶在进入船体伴流区时的载荷变化更平缓，进一步降低脉动压力带来的振动，同时侧斜的叶型也能在螺旋桨触碰水下硬物时，让叶梢先接触障碍物，通过局部变形缓冲冲击力，避免桨叶直接从根部断裂。

　　从建模逻辑来看，整个螺旋桨的曲面构建首先基于不同半径处的翼型切面数据，通过样条曲线拟合出每个切面的翼型轮廓，再通过曲面放样将各个切面连接成完整的桨叶曲面，之后对桨叶与桨毂的连接区域做曲面合并与圆角过渡，消除曲面拼接处的应力集中点；桨毂部分采用回转体结构建模，轴孔、键槽的尺寸严格按照尾轴的安装公差做了预留，保证后续加工时的尺寸匹配度。在实际选型匹配时，需要根据船舶的主机功率、尾轴转速、设计吃水、目标航速来确定螺旋桨的直径、盘面比、螺距比参数，这款模型的叶型参数适配中小功率柴油主机的输出特性，在常用巡航转速下能让主机处于最优燃油消耗区间，降低船舶的运营成本。

　　另外，考虑到浅水航行的场景需求，这款螺旋桨的叶梢与桨毂中心的半径比做了优化，在保证足够推进面积的前提下控制了整体直径，避免船舶在浅水区航行时桨叶刮擦河床；桨叶的厚度分布从叶根到叶梢逐步递减，叶根区域厚度最大，保证足够的结构强度承受扭矩载荷，叶梢区域厚度较薄，减少旋转时的水阻，提升推进效率。整个模型的曲面连续性达到G2级别，能直接导入后续的流体仿真软件做水动力性能验证，也能直接对接数控加工流程，用于金属铸造或者3D打印的样件制作，在结构设计阶段就能提前验证安装干涉问题，减少后续实船试航时的调整工作量。
