农业物料改造用栅栏式阻隔输送装置

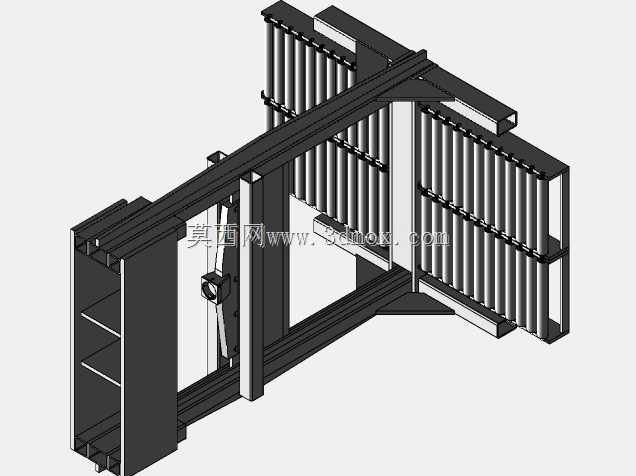

　　这套结构件的设计初衷，是匹配农业生产环节里物料改造工序的进料端阻隔与导向需求，很多人看到栅栏式的结构第一反应会联想到门禁类构件，但实际在农业物料处理线里，这类带侧向开合导向的栅栏结构，承担的是物料分流、进料限位以及作业区间物理阻隔的作用。从结构组成来看，整套装置采用型钢焊接作为主承载框架，主横梁采用矩形空心型钢搭建，兼顾结构刚性与整体自重控制，避免农业生产现场安装时对基础承载提出过高要求。栅栏部分采用等距排列的圆钢作为栅条，栅条间距经过针对性核算，既能够阻挡体积超标的大块物料直接进入下一工序，又不会让符合尺寸要求的物料在栅面发生卡滞，栅条两端通过焊接固定在上下两根横向连接梁上，连接梁与主框架之间采用螺栓紧固的连接方式，后期如果栅条出现磨损变形，可以单独拆卸更换栅条组件，不需要整体拆解主框架，降低现场维护的工作量。

　　装置的侧向设置了可转动的开合导向门结构，门体的框架同样采用矩形型钢制作，栅条排布密度与固定栅栏部分保持一致，转动副采用带自润滑衬套的铰接结构，适配农业生产现场多粉尘、少日常润滑维护的使用场景，铰接点的销轴做了渗碳处理，表面硬度提升后能够承受频繁开合带来的磨损，门体上设置的手动锁紧结构采用凸轮压紧原理，关闭后能够实现门体与主框架的无间隙贴合，避免作业过程中物料从缝隙漏出，也能防止设备运行过程中门体意外开启带来的安全隐患。

　　从安装边界来看，整套装置的底部设置了带安装孔的地脚连接板，连接板上预留了长圆形调节孔，现场安装时可以根据输送线的实际对接位置，在水平方向做±15mm的位置微调，降低现场安装的对位难度。主框架的进料端高度与常规农业物料皮带输送机的出料端高度匹配，不需要额外增设过渡衔接溜槽，物料从皮带机输出后可以直接进入栅栏阻隔区间，经过栅条筛选后的合格物料顺着栅条间隙落入下方的物料处理设备，大块物料则被阻隔在栅面一侧，操作人员可以通过开启侧门定期清理拦截的大块物料，避免物料堆积堵塞进料通道。

　　设计过程中特意规避了复杂的曲面结构，所有构件都采用常规型材与板材加工，不需要开模或者定制特殊截面的材料，生产厂家可以直接采购市面常见的型钢、圆钢下料制作，加工环节只需要用到切割、焊接、钻孔、表面喷涂等常规工艺，加工门槛低，适合县域级的小型农机加工厂批量生产。表面处理采用热喷锌后喷涂农业设备常用的防护面漆，能够耐受农业生产环境里的有机肥、潮湿空气带来的腐蚀，延长设备的户外使用寿命。结构受力方面，主横梁的截面选型经过受力校核，在栅面堆满被拦截物料的极端工况下，横梁的最大挠度控制在跨度的1/1000以内，不会出现明显的下弯变形，保证栅栏的栅条间距始终保持一致，不会因为框架变形导致栅条间距变化出现漏料或者卡料的问题。

　　很多同类型的阻隔装置在设计时会忽略栅条的倾斜角度，这套结构的固定栅栏部分设置了5度的安装倾角，被拦截的大块物料会在自身重力作用下缓慢向侧门方向滑移，不需要操作人员手动扒料就能集中到侧门位置，清理的时候只需要打开侧门就能把堆积的大块物料清理出来，降低操作人员的劳动强度。侧门的开合角度可以达到120度，开启后门体不会遮挡清理通道，操作人员可以直接用铁锹或者辅助工具将拦截的物料铲出，作业空间足够。另外，整套装置的所有外露棱边都做了倒角处理，没有尖锐的毛刺棱角，避免现场操作人员作业时被划伤，符合农业机械的安全设计规范。
