通用可调式定位夹持矩阵工装结构

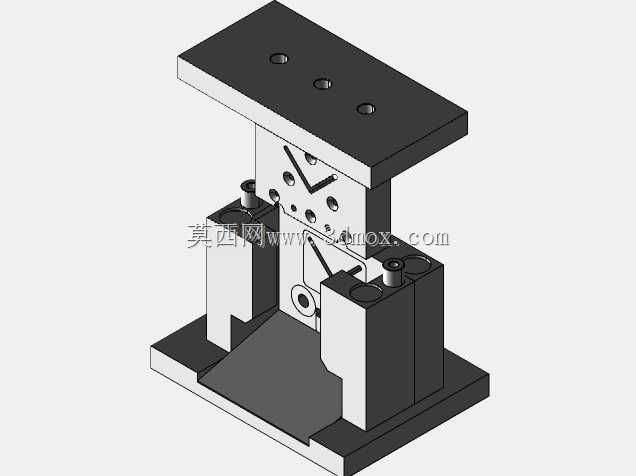

　　这套可调式定位夹持矩阵工装，主要面向多品种小批量的机加工、装配工位的工件装夹需求，在离散制造的车间场景里，这类工装能替代大量定制化的专用夹具，减少换型时的工装准备周期，尤其适合试制车间、工装打样区域这类需要频繁切换装夹对象的场景。从结构布局来看，整套工装采用上下分体式的基座设计，底部为整块安装底板，底板上预留了两组对称的导向安装位，用来承载两侧的可调支撑块，支撑块可沿底板的导向槽做横向位置调整，适配不同宽度尺寸的工件装夹需求。上部的压装顶板通过两侧的导向立柱与底部支撑结构连接，顶板上均匀布置了三个安装孔位，可用来连接外部压装执行元件，或是加装定位销、压头组件，顶板的行程通过立柱上的限位结构做约束，避免超程损伤工件或工装自身。

　　中间的核心定位立板是整套工装的功能核心，立板表面加工了多组不同规格的定位孔与V型定位槽，V型槽可直接对轴类、棒料类工件做径向定位，不同孔径的定位孔可配合快换定位销，实现对带孔法兰类、板类工件的孔位定位，立板下部还设置了圆形的让位孔，用来避让工件的伸出结构，或是安装顶紧螺钉对工件做侧向辅助固定。设计时充分考虑了装夹的通用性，两侧支撑块的顶面也预留了螺纹安装孔，可根据装夹需求加装辅助支撑钉、压板组件，对异形工件做多点支撑，避免加工或装配过程中工件出现颤振、位移。安装边界方面，底部安装底板的长宽尺寸适配常规的机床工作台T型槽间距，可直接通过T型螺栓固定在铣床、钻床的工作台上，也可安装在装配流水线的工位台面上，不需要额外做过渡连接板；

　　整套工装的闭合高度与最大开口高度覆盖了常规小型零件的装夹尺寸范围，不需要额外垫高即可满足多数150mm以内高度工件的装夹需求。从功能特性来说，这套工装的所有调整部位都采用无段式调整设计，不需要更换定制配件即可在一定范围内连续调整装夹尺寸，相比传统的专用夹具，能大幅降低工装的存储成本与管理成本，在多品种换产时，操作人员只需要松开两侧支撑块的锁紧螺钉，调整到对应宽度后锁紧，再根据工件的定位特征选择对应的定位孔或V型槽放置工件，操作步骤简单，对操作人员的技能要求更低。结构上所有的受力部位都做了加厚处理，导向立柱采用调质钢材加工，保证反复装夹过程中不会出现导向磨损、结构变形，定位立板的定位面做了磨削处理，

　　平面度与定位精度可满足IT7级以内的加工定位要求，不需要后续再做精度校准。在实际使用场景中，这类工装还可配合气动压头、快速夹钳实现快速装夹，用在小型零件的钻孔、倒角、压装装配等工序，相比台虎钳这类通用装夹工具，它的定位基准更统一，重复装夹的精度一致性更好，可避免每次装夹都需要重新找正的辅助时间浪费。设计过程中也规避了常规可调工装的积屑问题，所有导向槽的端部都设置了排屑缺口，加工产生的切屑不会堆积在导向缝隙内造成调整卡滞，日常维护只需要定期清理导向面、加注少量润滑脂即可长期保持调整顺畅。
