1mm间距PCB板插装式铜质插座金

　　做了快十年消费电子结构设计，经手的板对板、板对线连接器没有上百也有八十，这次做的1mm间距PCB插装插座金，是针对高密度便携设备内部板间连接场景开发的小规格接插件，最早是给手持检测设备的主控板与采样板做连接配套，后来也适配过小型工控传感模块的板端固定连接需求。

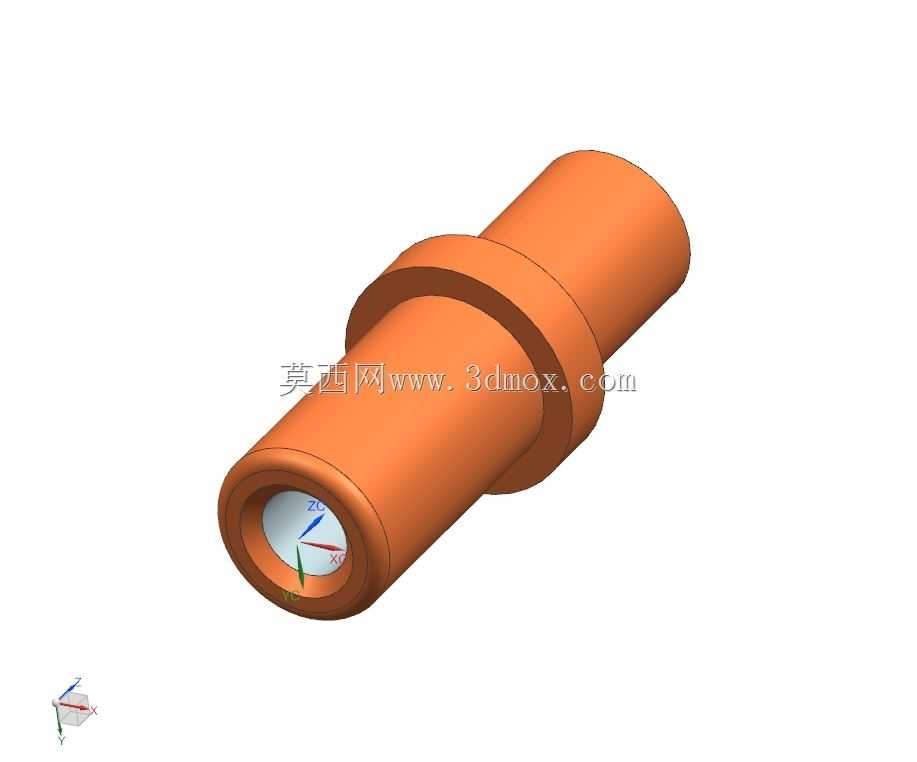

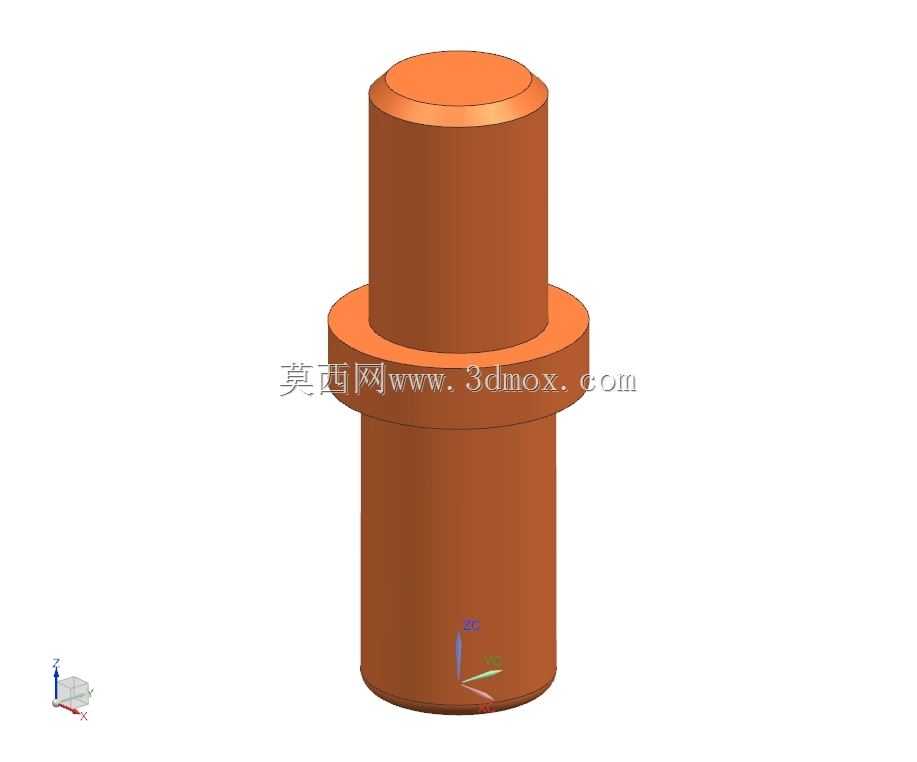

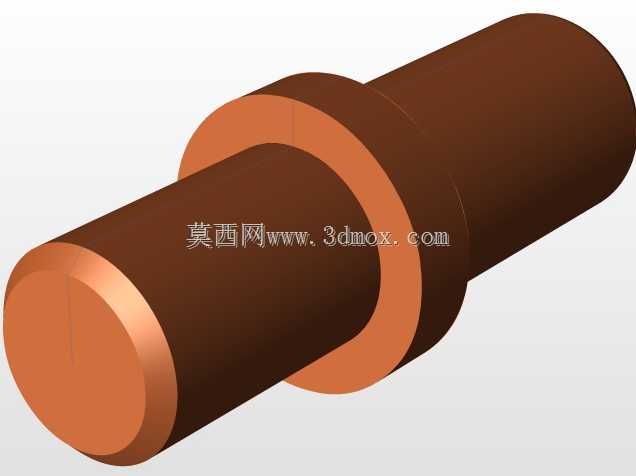

　　实际设备运行里，这类小间距插座位最容易出的问题就是插合偏斜导致的针脚弯折、焊接后浮高导致的接触不良，还有长期温变环境下铜件氧化带来的接触电阻飙升，所以设计之初就把安装定位的可靠性放在了第一位。整体采用带中间限位法兰的阶梯轴式结构，下半段是插装焊接段，直径匹配PCB上1mm标准安装孔的公差带，孔轴配合选的是H7/g6间隙配合，既能保证手工焊接或者波峰焊时插件能顺利落位，又不会因为间隙过大导致插件歪斜，法兰下表面到焊接段端面的尺寸严格控制在1.6mm，刚好匹配常规1.6mm板厚的FR4电路板，焊接后法兰底面完全贴紧PCB板面，不需要额外加定位柱就能避免焊接过程中插件倾斜偏移。

　　上半段是插合对接段，直径比焊接段略小0.1mm，端部做了C0.15的倒角导向，对接公端插针插入时不需要严格对正就能顺着倒角滑入插合腔，能有效减少产线装配时的对位时间，也能避免硬插导致的内壁镀层刮伤。中间的限位法兰除了安装定位作用，还承担了插合行程限位的功能，公端插合到位后端面刚好顶在法兰上表面，不会因为插接过深顶伤PCB焊盘，也不会因为插接过浅导致接触面积不足，法兰的外径比上下段直径大2.2mm，足够的承压面积能分散插合时的轴向力，避免长期插拔后焊盘受力脱落。

　　材质上选的是锡青铜做基底，表面做镀金处理，不是为了所谓的“金件”噱头，是因为小电流信号传输场景下，镀金层的接触电阻稳定性远优于镀锡层，在-40℃到85℃的工作温区内，接触电阻波动能控制在5mΩ以内，不会因为设备在户外低温或者工业现场高温环境下长期工作出现信号传输中断的问题，而且镀金层的耐磨性能更好，能承受至少500次的插拔循环，满足设备生产调试、后期维护的反复插拔需求。

　　安装边界上需要注意，插件中心距周边元器件的最小距离要留够2mm，一方面是给焊接时的焊盘走线留足安全间距，避免焊锡流到相邻焊盘造成短路，另一方面是给对接公端的插拔操作留足手指或者工装的操作空间，不会因为周边器件干涉导致插合不到位。焊接段的长度比PCB板厚多出0.3mm，过波峰焊时焊锡能顺着引脚爬到板面上形成饱满的焊角，不需要额外补焊就能保证足够的焊接强度，抗拉力能达到15N以上，设备在运输或者受振动冲击时不会出现插件脱落的问题。

　　之前有客户反馈过同类小插座在高湿环境下容易出现铜绿导致接触失效，这次设计时在法兰与PCB贴合的位置预留了0.05mm的涂胶槽，客户如果是在高湿或者有盐雾的环境下使用，可以在插件安装后在法兰周边涂一圈三防漆，漆体会顺着涂胶槽填充法兰与PCB之间的缝隙，完全隔绝水汽进入焊接面，能通过48小时盐雾测试不出现锈蚀。另外整个零件没有复杂的倒扣或者异形结构，采用单工位冷镦工艺就能批量生产，生产效率比车削加工高十几倍，零件的一致性也更好，直径尺寸的公差能控制在0.02mm以内，完全满足高密度组装的公差要求，不会出现同批次零件有的插得紧有的插得松的情况。

　　在实际选型适配的时候，要注意这个插座金是适配1mm直径的公端插针，公端插针的倒角最好也做C0.1以上，避免插合时刮伤内壁的镀金层，如果是用在大电流传输场景，不建议选用这个规格，毕竟1mm的接触件通流能力最大只有3A，更适合传输mA级的传感信号或者小功率控制信号，要是走大电流建议选更大直径的规格。另外PCB上的安装孔建议做沉铜处理，不要做非金属化孔，虽然这个插件是焊接在板面，但金属化孔能让焊锡填充孔壁，进一步提升插件的固定强度，也能降低接触电阻。

　　做这类小接插件最容易忽略的就是细节公差，比如插合段的真圆度，如果真圆度超过0.01mm，公端插入后就会出现局部接触的情况，长期通电后局部发热会加速镀层老化，所以设计时特意在图纸上标注了插合段的圆柱度公差0.008mm，生产时用冷镦后的精整工序保证尺寸精度，不需要后续磨削加工就能满足要求，也能控制生产成本。还有端部的倒角，不能做的太大也不能太小，太大了会减少有效接触长度，太小了起不到导向作用，0.15mm的倒角是经过多次装配验证的最优尺寸，既能顺畅导向，又不会损失过多的接触面积，保证插合后接触长度能达到2.5mm，足够的接触面积才能保证接触电阻稳定。
