带安装底座大功率线绕电阻器结构

　　这款带安装底座的功率型电阻，是工业电气回路里常用的被动元件，日常在变频器制动回路、伺服驱动泄放回路、大功率电源限流回路、测试负载柜里都能见到它的身影，核心作用就是把回路里多余的电能转换成热能耗散掉，避免过压过流打坏后端的敏感半导体器件。不同于电路板上贴装的小型贴片电阻，这类功率电阻的设计从一开始就围绕散热和可靠安装做考量，主体采用带轴向引出端的线绕芯体结构，电阻丝缠绕在耐高温绝缘瓷芯上，外部套有多道平行排布的散热鳍片外壳，鳍片顺着电阻轴向布置，能在自然对流或者强制风冷场景下，快速把电阻工作时产生的热量导到周围空气中，避免芯体温度过高导致电阻值漂移、绝缘层老化击穿。

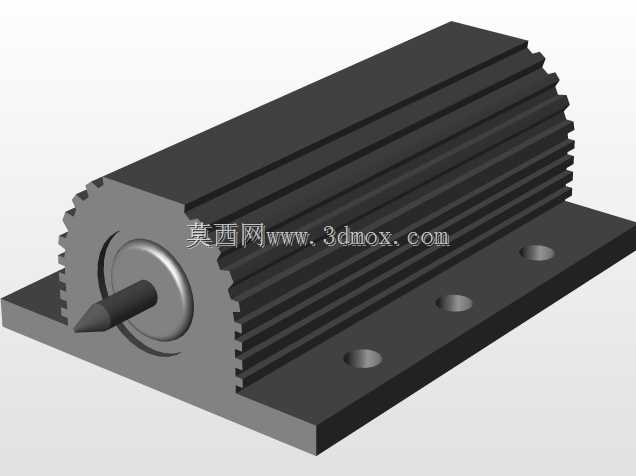

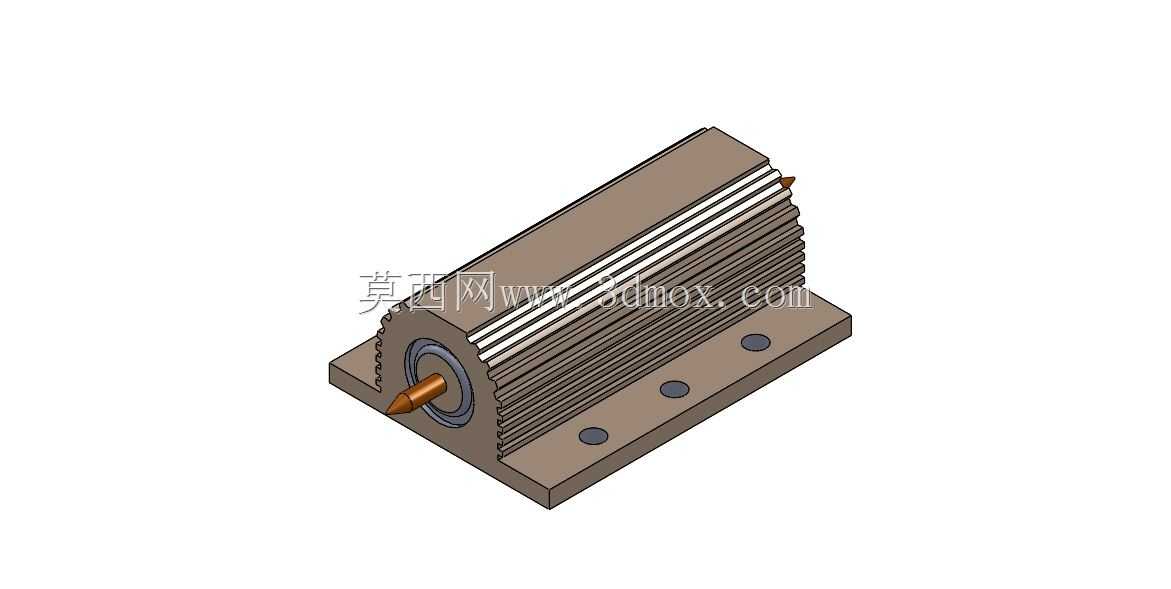

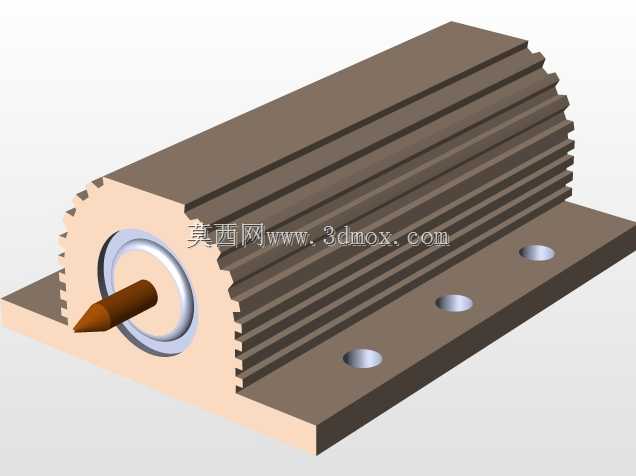

　　底座部分采用一体化平板式安装结构，底座上预留了三个等距排布的圆形安装孔，孔位公差按照通用工业安装标准设计，适配M4或者M5规格的安装螺丝，安装时不需要额外做定制转接板，直接把底座贴在设备的安装钣金或者散热安装板上，穿入螺丝拧紧就能完成固定，安装孔的间距留足了扳手操作空间，现场装配的时候不会出现螺丝拧不到位的情况。电阻两端的引出端采用铜质镀锡引脚，引脚直径和长度匹配常规大电流接线端子的压接范围，既可以直接用冷压端子压接后接主回路导线，也能适配快插式接线座，接线后接触电阻小，大电流通过时不会在引脚位置出现异常发热。

　　从结构设计的细节来看，电阻芯体和散热外壳之间填充了高导热绝缘介质，既保证芯体产生的热量能快速传到外壳鳍片上，又能让带电的芯体和金属外壳、安装底座之间保持足够的绝缘强度，即便底座直接固定在接地的金属设备机架上，也不会出现漏电、短路的风险。外壳鳍片的厚度和间距做了平衡设计，鳍片太薄会在装配或者运输过程中出现变形，影响散热风道，鳍片太厚又会增加整体重量和材料成本，间距太小容易积灰，长期在工业车间多尘环境下使用会堵塞散热间隙，导致散热效率下降，当前的间距参数既能保证足够的散热面积，又能减少积灰带来的维护压力。

　　在实际选型使用时，这款电阻的安装边界需要提前确认，底座的安装面平面度要求不低于0.1mm，安装时如果底座和安装板之间间隙过大，会导致接触热阻升高，影响热量传导，必要时可以在接触面涂一层薄的导热硅脂降低热阻。电阻的轴向引出端要预留足够的接线弯折空间，不要把引脚硬掰到靠近外壳鳍片的位置，避免引脚绝缘层破损和外壳短路。另外这类功率电阻在工作时表面温度会比较高，安装位置要远离不耐高温的导线、塑料元件，预留足够的散热空间，不要把电阻密闭在没有通风的小腔体内，否则长期高温工作会大幅缩短电阻的使用寿命。

　　不同于普通碳膜电阻的小功率应用场景，这款电阻的额定功率等级适配几十瓦到上百瓦的耗散需求，在起重设备、数控机床、光伏逆变器、大功率充电设备里都能适配，结构上的坚固设计也能适应工业现场的振动、冲击环境，不会因为设备运行时的长期振动出现电阻丝断裂、引脚松脱的故障。建模的时候对各个配合面的公差做了还原，安装孔的位置度、引脚的同轴度、鳍片的排布间距都和实际量产产品保持一致，做设备电气布局设计的时候，可以直接把这个模型导入装配体里，核对安装空间、接线位置是否和周边结构干涉，提前规避装配时出现的位置冲突问题，不用再现场测绘尺寸调整结构。
