PCB板用1mm直径接线端子引脚结构

　　在电路板组装生产环节，板端连接引脚是实现板间电路导通、外接线束接驳的核心基础零件，本次涉及的1mm直径端子引脚，主要适配高密度布线的PCB板安装场景，常见于消费电子控制板、工业信号采集板、小型电源模块板的接线工位，用来替代传统直插焊线结构，降低人工焊线的对位偏差，提升批量组装的一致性。从实际使用场景来看，这类引脚需要同时满足波峰焊、回流焊的工艺耐受要求，安装后要承受一定次数的插拔力而不出现松脱、歪斜，同时要保证导电接触电阻稳定，避免信号传输过程中出现压降过大、接触不良的问题。

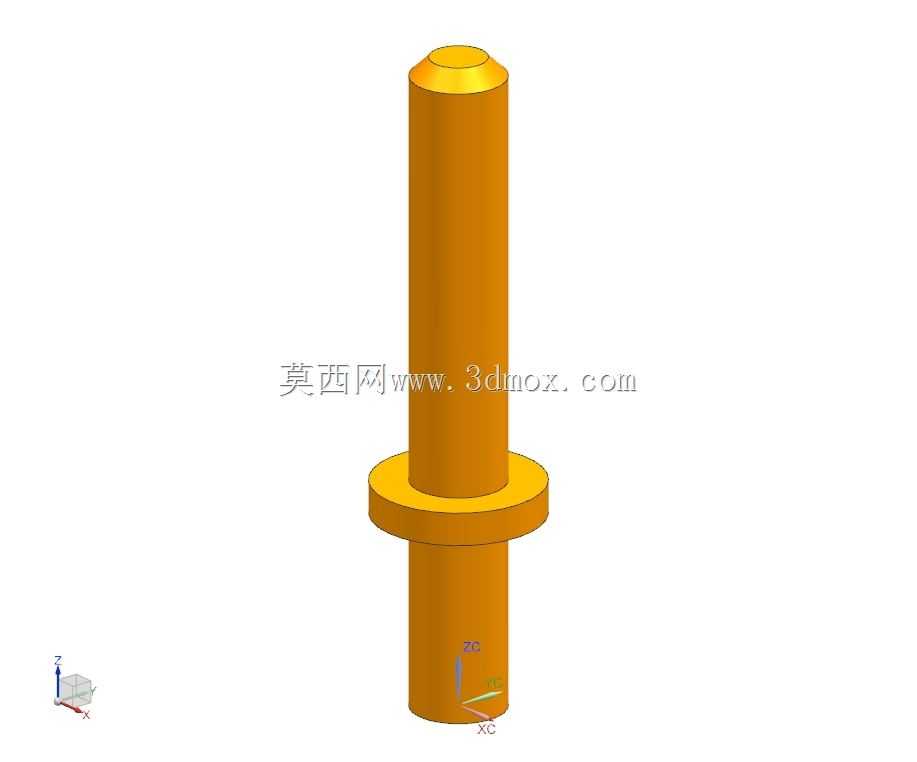

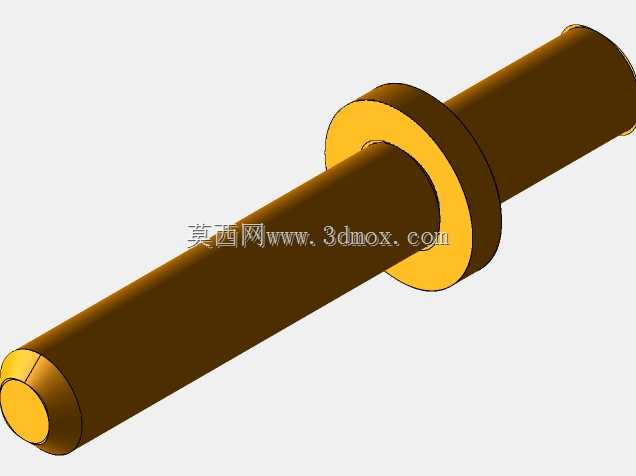

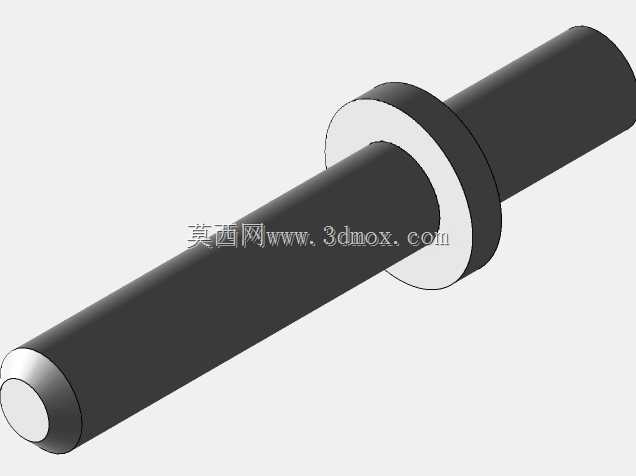

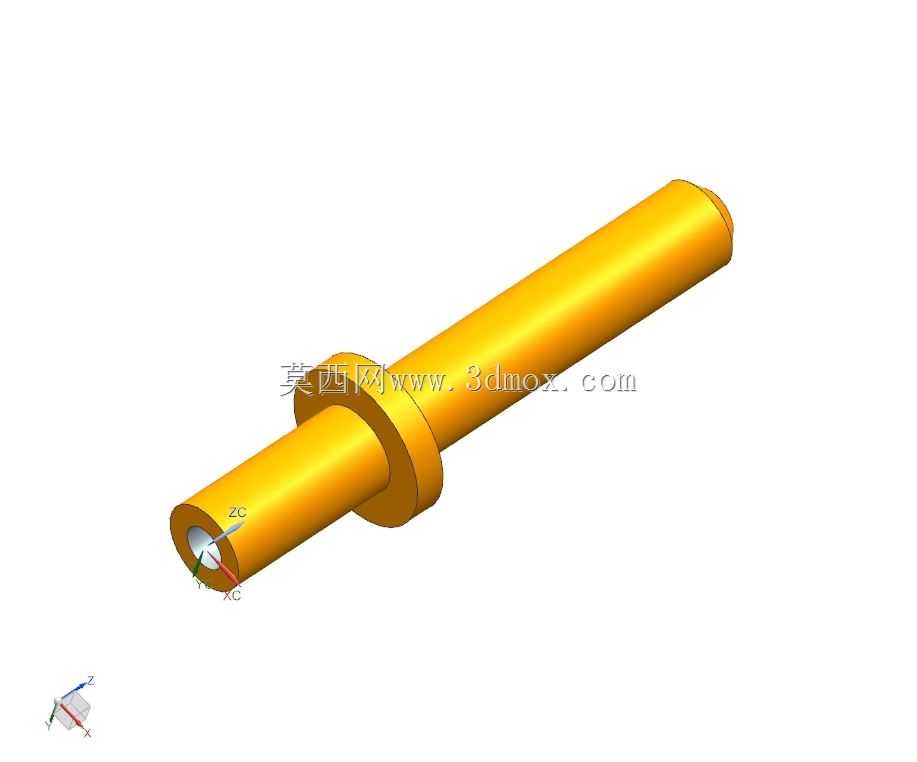

　　设计这类引脚时，首先要明确PCB板的安装孔径公差，常规1mm引脚的插装段直径公差控制在负公差区间，保证能顺利插入PCB预设的1.1mm左右的金属化安装孔，中间的限位凸台是核心定位结构，凸台的直径要大于安装孔直径，安装时凸台下端面贴合PCB板面，控制引脚插入板内的深度，避免引脚穿板过长顶到板底的其他元器件，或是插入过浅导致焊接面积不足、焊锡附着力不够。引脚顶端的圆弧过渡结构，一方面是为了插接配套母端端子时起到导向作用，减少插接时的卡滞，另一方面也能避免尖锐棱边在组装过程中划伤操作人员、或是刺破配套接插件的绝缘护套。

　　从安装边界来看，这类引脚的轴向长度需要匹配PCB板的厚度以及板上的安装空间，凸台下方的插装段长度要略大于PCB板厚，保证焊锡能在板底形成均匀的焊角，凸台上方的接插段长度要匹配配套接插件的接触片深度，保证接触面积达到导电要求，同时不会因为伸出过长导致相邻引脚之间的电气间隙不足，引发高压爬电、信号串扰的问题。建模过程中，需要重点关注各段轴径的同轴度，若同轴度偏差过大，插装时会出现卡孔、插装不到位的问题，批量生产时会直接导致组装良率下降；中间限位凸台的上下端面需要保证与引脚轴线垂直，否则安装后引脚会出现歪斜，无法和配套接插件正常对位。

　　实际选型应用时，这类引脚通常采用铜质基材表面镀锡处理，兼顾导电性能与焊接亲和性，建模时不需要额外表现镀层结构，只需要保证各结构段的尺寸衔接顺滑，没有尖锐的棱角、台阶突变，避免后续生产时出现应力集中，在插拔受力过程中出现断裂。另外在PCB布局时，这类引脚的排布间距需要满足安规要求，强电回路的引脚间距要大于弱电信号回路的间距，建模时可以预留足够的凸台径向尺寸，在不影响相邻元件安装的前提下，适当增大凸台直径可以提升引脚的抗扭转能力，避免外接线束拉扯时引脚出现转动，导致焊盘脱落。

　　从结构可靠性角度出发，引脚插装段的表面可以设计细微的滚花结构（本次模型为简化展示未做细节刻画），滚花结构可以增加焊锡与引脚的结合力，提升焊接后的抗拉扯性能，但滚花深度不能过大，否则会导致插装时孔位被刮蹭出铜屑，引发板内短路。日常做结构设计时，这类标准接插件不需要从零开始建模，直接调用验证过的标准模型可以大幅提升设计效率，同时避免因为尺寸建模偏差导致后续开模、打样出现尺寸不符的问题，调用时只需要根据实际板厚调整插装段长度、根据接插件匹配要求调整接插段长度即可，中间限位凸台的尺寸尽量沿用通用规格，方便后续采购标准件，降低定制成本。
