带安装底座500欧姆功率型线绕电阻

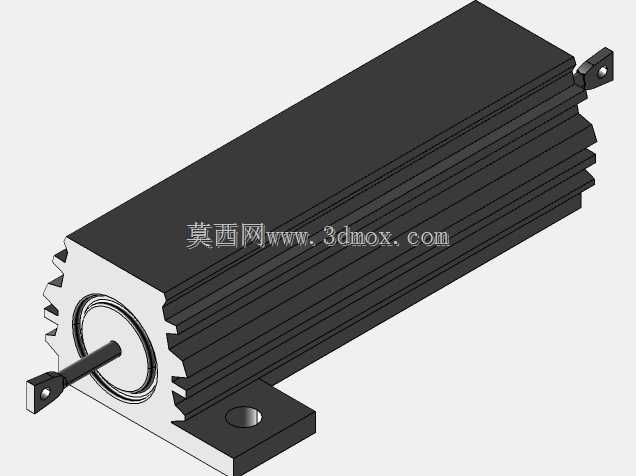

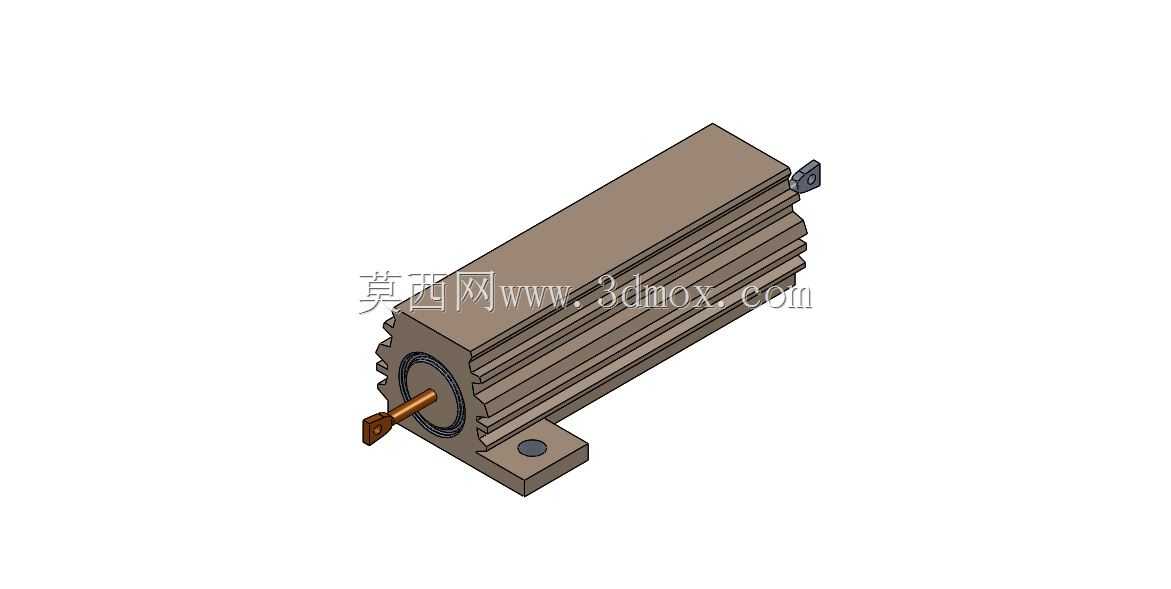

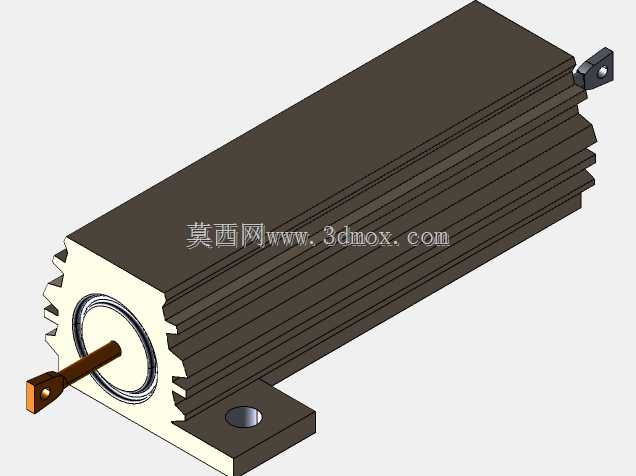

　　在工业电气控制回路、大功率电源设备、伺服驱动系统以及变频器配套的能耗制动回路中，功率型绕线电阻是极为常见的被动元件，这类电阻需要在短时间内承受较大的功率耗散，同时要保证安装稳固、散热性能达标，避免在设备运行过程中出现阻值漂移、过热烧毁甚至脱落的故障。本次呈现的这款500欧姆功率电阻，采用了带一体化安装底座的铝壳封装结构，外壳表面设计有平行排布的散热鳍片，能够在自然对流或者强制风冷的工况下，快速将电阻丝工作产生的热量传导到周围空气中，相比同功率等级的裸线绕电阻，散热效率提升明显，能够在额定负载下长时间稳定工作，不会因为热量累积导致电阻本体温度过高，影响周边电子元件的正常运行。

　　从结构设计来看，这款电阻的核心发热部分采用高稳定性的合金电阻丝绕制在耐高温绝缘瓷芯上，电阻丝与瓷芯之间填充有高导热的绝缘封装材料，既保证了电阻丝与外部金属外壳之间的绝缘强度，又能最大化降低热阻，让内部热量快速传导到外壳鳍片上。电阻两端的引出端采用硬铜质接线端子，端子表面做了镀锡处理，既可以通过螺栓压接的方式连接大线径的动力线缆，也能适配常规的冷压端子接线，接线处的接触电阻小，大电流通过时不会出现端子过热的问题。底部的安装底座与铝制外壳为一体化压铸成型，底座上预留了两个圆形安装通孔，安装时可以通过螺栓直接将电阻固定在设备的安装板、电控柜安装梁或者专用散热板上，安装孔的位置公差经过严格控制，能够适配行业内通用的安装孔距标准，不需要现场二次打孔调整，降低现场装配的工作量。

　　在实际选型应用中，这类500欧姆的功率电阻常被用作变频器的制动电阻，当电机处于减速制动状态时，电机回馈的能量会通过制动单元施加在电阻上，将电能转化为热能耗散掉，避免直流母线电压过高触发设备过压保护；在一些大功率测试负载、电源放电回路中，这类电阻也可以作为固定负载使用，稳定消耗回路中的多余能量。设计这款电阻的三维模型时，首先要确认电阻本体的外径、总长度参数，保证鳍片部分的尺寸与实际产品一致，避免在做设备整体装配时，鳍片与周边其他元件出现干涉；其次要重点核对底部安装底座的尺寸，包括安装孔的中心距、安装孔的直径、底座的厚度，这些尺寸直接决定了电阻能否顺利安装到预设的位置，一旦安装孔距出现偏差，现场装配时就会出现无法对位的问题；另外两端引出端子的长度、端子上接线孔的位置和尺寸也需要精准还原，方便结构设计人员在布线时预留足够的接线空间，避免线缆弯折半径不足或者端子与其他金属部件距离过近引发绝缘问题。

　　从安装边界来看，这款电阻因为外壳带有散热鳍片，安装时需要在鳍片周边预留足够的散热空间，不能紧贴其他发热元件或者隔热的板材安装，否则会影响空气流通，降低散热效果；如果设备内部采用强制风冷散热，需要将电阻的鳍片方向顺着风道方向布置，让气流能够顺着鳍片之间的间隙流过，最大化带走热量。在做三维装配设计时，除了预留电阻本身的安装空间，还要考虑接线时线缆的弯曲空间，以及螺栓安装时的工具操作空间，避免出现装配时工具无法伸入拧紧安装螺栓的问题。另外这类电阻在工作时外壳温度较高，在布局时需要让电阻外壳远离不耐高温的塑料元件、线缆绝缘层，防止长期高温烘烤导致元件老化、绝缘层破损引发短路故障。

　　不同于小型的贴片电阻或者碳膜电阻，这类大功率绕线电阻的机械强度较高，一体化的铝壳结构能够承受一定的振动和冲击，适合在工业现场的复杂工况下使用，在一些移动设备、有振动的设备上使用时，只需要将安装螺栓加装防松垫圈，就能保证电阻长期安装的稳固性，不会因为设备运行的振动导致安装松动、接线脱落。模型还原过程中，对外壳鳍片的细节做了精准复刻，每一片鳍片的厚度、间距都与实际产品保持一致，既能够用于设备的整体结构干涉检查，也可以用于生成工程图指导安装布局，甚至可以用于设备的散热仿真分析，为热设计人员提供准确的模型基础。
