PCB板用11mm长1mm规格端子引脚

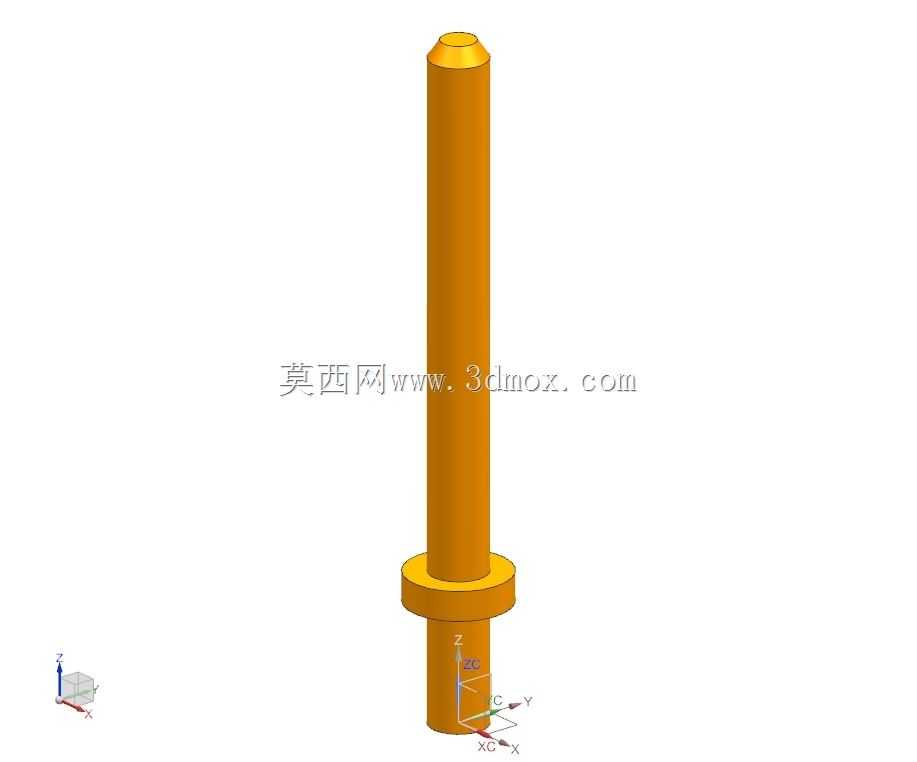

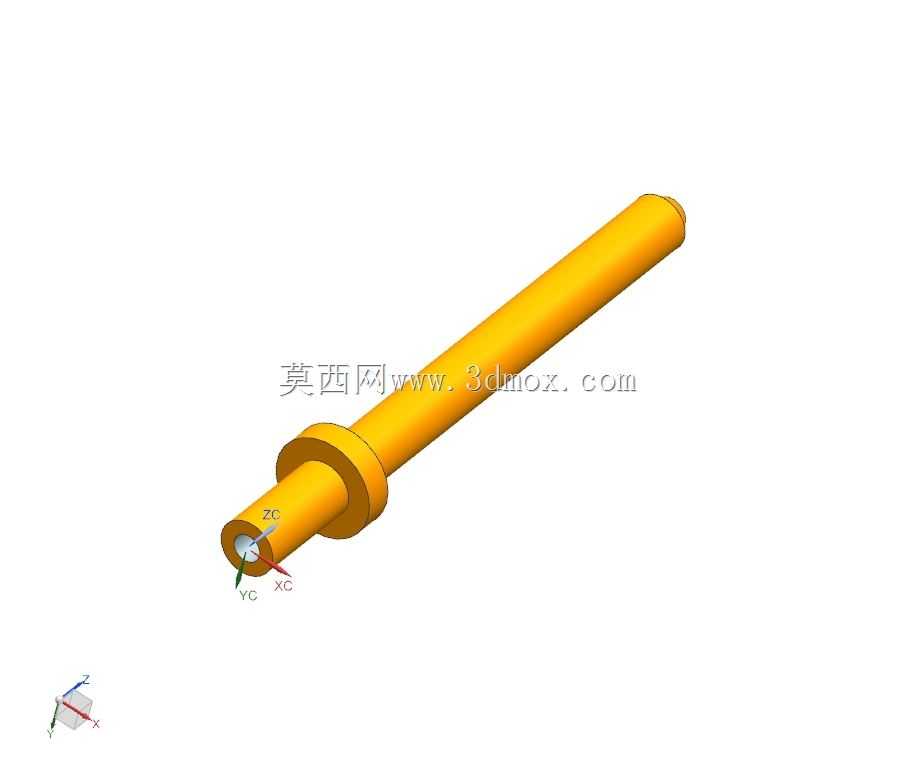

　　在电子设备组装、工控板卡生产、消费电子PCB焊接加工的场景里，这类小规格端子引脚是板间电流导通、信号传输的核心基础连接件，很多刚接触结构设计的工程师容易忽略这类小零件的安装边界，实际量产中因为引脚尺寸公差、定位结构设计不合理导致的波峰焊浮高、接插对位偏差问题，占PCB组装不良率的近两成。这款引脚整体长度为11mm，适配板厚1.2-2.0mm的常规FR4玻纤PCB板，中间的定位凸台直径大于引脚杆径，安装时凸台下端面贴合PCB板面，能够在过炉焊接时限制引脚下沉深度，避免引脚穿板过长触碰板底布线层，也能防止引脚过短导致焊盘吃锡量不足、焊接拉力不达标的问题。引脚顶端做了圆弧导角处理，不是尖锐的平切端面，在和对应插座座体对插时，

　　圆弧导向结构能自动修正±0.3mm范围内的对位偏差，降低接插时的卡滞概率，也能避免尖锐端面刮伤插座内部的导电弹片，延长接插件的整体循环使用寿命。从设计思路上看，这类引脚没有多余的复杂结构，核心是保证几个关键尺寸的公差控制：引脚杆径的公差控制在±0.02mm范围内，既能保证和PCB安装孔的间隙配合，过炉时焊锡能顺着间隙均匀爬升形成饱满的焊点，又不会因为杆径过大导致插装困难、杆径过小导致引脚歪斜；中间定位凸台的厚度控制在0.8mm，凸台和杆身的同轴度公差控制在0.03mm以内，保证插装后引脚和板面保持垂直，不会出现倾斜导致后续和插座对插时出现单边受力、接触不良的问题。实际应用中，这类引脚常用来做板对板垂直连接的导电载体，

　　比如小型电源模块的输出引脚、传感器信号板的外接引脚、工控IO板的接线端子引脚，相比贴片式接线柱，这种直插式引脚的过流能力更强，1mm直径的铜质引脚在常规散热条件下可以稳定通过3A以内的电流，满足多数小功率信号传输、低压供电的使用需求。安装时需要注意，PCB上对应的安装孔直径建议设计为1.2±0.05mm，焊盘环宽不小于0.5mm，这样既能保证焊接时的结合强度，也能避免焊盘和周边走线的安全距离不足；引脚伸出PCB焊接面的长度建议控制在1.5-2mm，这个长度下波峰焊的吃锡效果最好，焊点形成的浸润角能达到最佳的30-45度范围，焊接后的抗拉力能达到50N以上，满足常规工业设备的振动测试要求。很多工程师在建模时容易忽略引脚顶端的导角细节，

　　直接做平切端面，实际开模冲压生产时，平切端面会产生冲压毛边，毛边的存在会导致接插时摩擦力异常增大，甚至会有金属碎屑掉落在PCB板上造成短路风险，而顶端的R0.2圆弧导角不仅能改善接插导向性，也能在冲压生产时减少毛边的产生，降低后续抛光电镀的工艺难度。另外引脚的表面处理一般采用镀锡工艺，建模时不需要额外表现镀层厚度，因为镀层厚度仅为3-5μm，对整体安装尺寸的影响可以忽略，但设计时要考虑镀锡层的导电性和可焊性，不需要在引脚表面做额外的防滑纹路，光滑的杆身更利于焊锡的均匀附着，也能减少接插时的磨损。在做整机结构的干涉检查时，要注意引脚伸出板面的高度，也就是凸台以上的引脚长度，要和配对插座的插合深度匹配，预留0.5mm的插合余量，避免因为结构件累计公差导致插合不到位，同时要保证引脚周边3mm范围内没有过高的元器件，避免接插时和周边元件产生干涉。这类小零件虽然结构简单，但是在整个电路连接链路里起到的作用至关重要，一旦引脚出现虚焊、歪斜、接触不良的问题，会导致整个设备的信号传输中断、供电异常，所以建模时对关键尺寸的精准还原，能给后续的PCB Layout、结构件设计、生产工艺制定提供准确的参考依据，减少打样阶段的反复修改，缩短产品的开发周期。
