折弯式金属柜门拉手结构设计

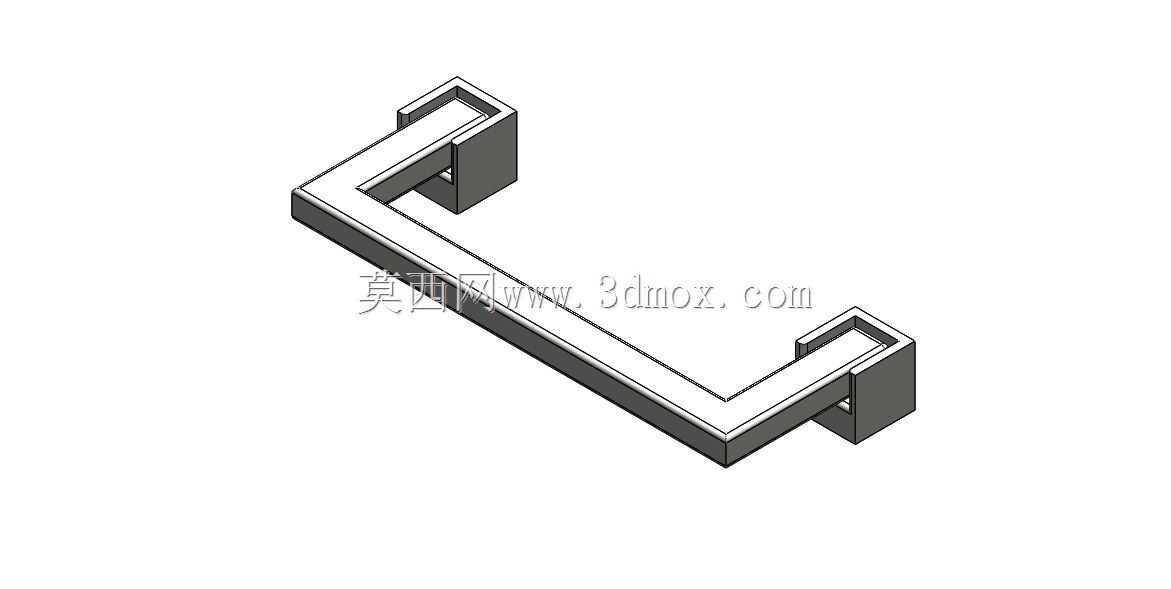

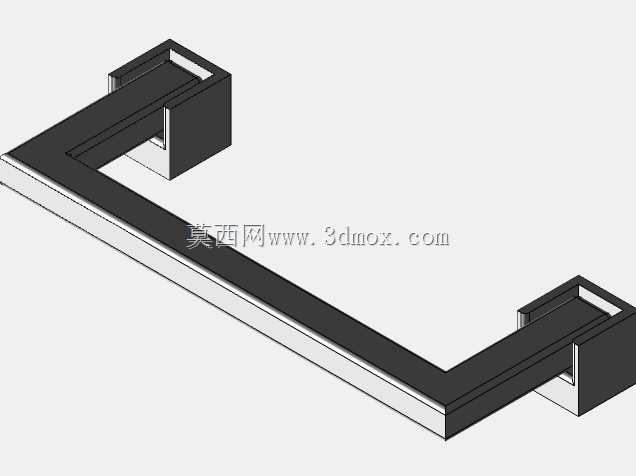

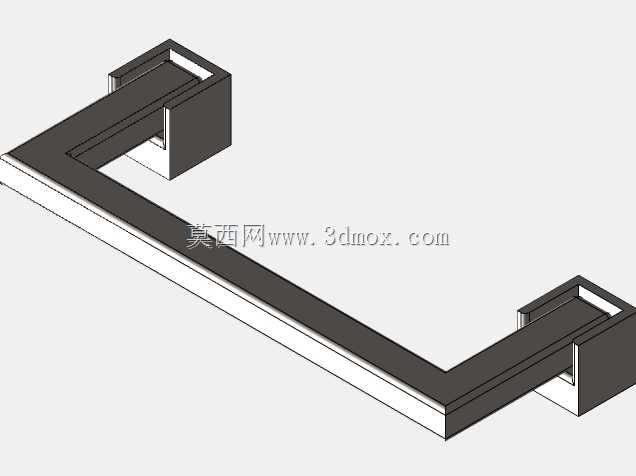

　　日常在各类工业机柜、设备防护舱、储物柜体的设计选型中，拉手作为直接与操作人员交互的基础五金件，其结构合理性直接影响操作体验与长期使用可靠性。这款折弯成型的金属拉手，整体采用等截面长条型材弯折加工，主体呈L型布局，两端设置带安装腔的固定座，可直接卡入柜体门板预设的安装位，无需额外复杂连接件即可完成装配。

　　从实际应用场景来看，这类拉手适配厚度在1.2-2.5mm区间的金属薄板柜门，常见于车间电气控制柜、工业设备检修门、仓储钢制储物柜等场景，相比外露式螺丝固定的拉手，其两端内嵌式的安装结构能避免螺丝突出剐蹭操作人员衣物，同时在设备清洁维护时，不会因缝隙积灰积油增加清理难度。设计过程中优先考虑了握持的人机尺寸，主体握持段的截面宽度控制在20mm以内，边缘做了小圆角钝化处理，操作人员单手握持施力时不会出现硌手的问题，横向施力拉动柜门时，力的传导路径沿拉手主体型材直接传递到两端固定座，不会出现局部应力集中导致的型材变形。

　　在安装边界的考量上，两端固定座的中心距根据常规柜门的受力点设置，避开门板内部的加强筋、锁具安装位，安装时仅需在门板对应位置冲压出与固定座外形匹配的方孔，将拉手两端卡入后通过侧面的紧定螺钉锁紧即可，整个装配过程无需焊接，适配钣金加工的流水线作业，能有效降低柜体组装的工时成本。型材壁厚选择上兼顾了强度与材料成本，常规使用场景下1.5mm壁厚的冷轧钢材质即可满足10kg以内柜门的反复启闭需求，若用于重型工业柜门，可将壁厚提升至2mm，同时在固定座与门板接触的位置增加防滑垫片，避免长期拉动出现松动移位。

　　结构设计上特意将拉手主体与门板表面留出12mm的握持间隙，操作人员佩戴常规劳保手套时也能顺利伸入间隙握住拉手，不会出现手套被夹在拉手与门板之间的情况。折弯处采用了大圆弧过渡，既避免了折弯加工时出现型材开裂的问题，也能减少应力集中，在频繁启闭的使用场景下，折弯位置不会因长期受力出现金属疲劳断裂。表面处理可根据使用环境选择喷塑、镀锌或者镀铬工艺，在普通车间环境下采用喷塑处理即可满足防锈需求，在有腐蚀性介质的化工车间场景，则可选择304不锈钢材质加工，配合表面拉丝处理，兼顾耐腐蚀性与外观质感。

　　从受力角度分析，当操作人员对拉手施加垂直于门板方向的拉力时，两端固定座的卡接结构会将拉力分散到门板安装孔的整个接触面，相比单点螺丝固定的拉手，受力面积提升了6倍以上，不会出现长期使用后门板安装孔被拉扯变形的问题。同时拉手的整体高度控制在35mm以内，不会突出门板过多，避免车间内物料转运时剐蹭到拉手导致柜门意外拉开，也能减少人员通行时的磕碰风险。在三维建模过程中，特意对固定座的内部腔体做了公差适配设计，卡接位预留了0.2mm的装配间隙，既保证安装时能顺利卡入门板孔位，也不会因间隙过大导致拉手安装后出现晃动。
