柱形叠层带定位孔密封端盖结构

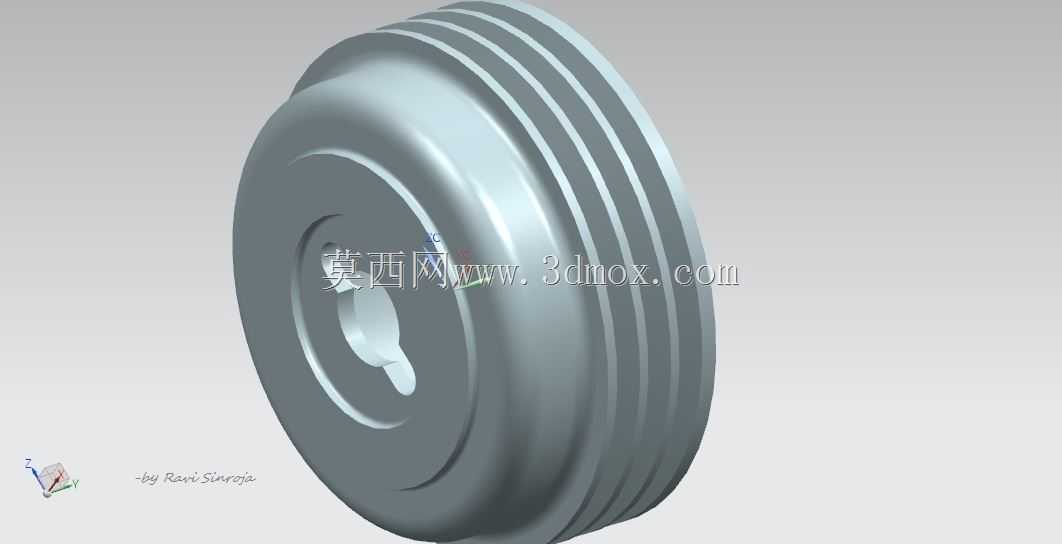

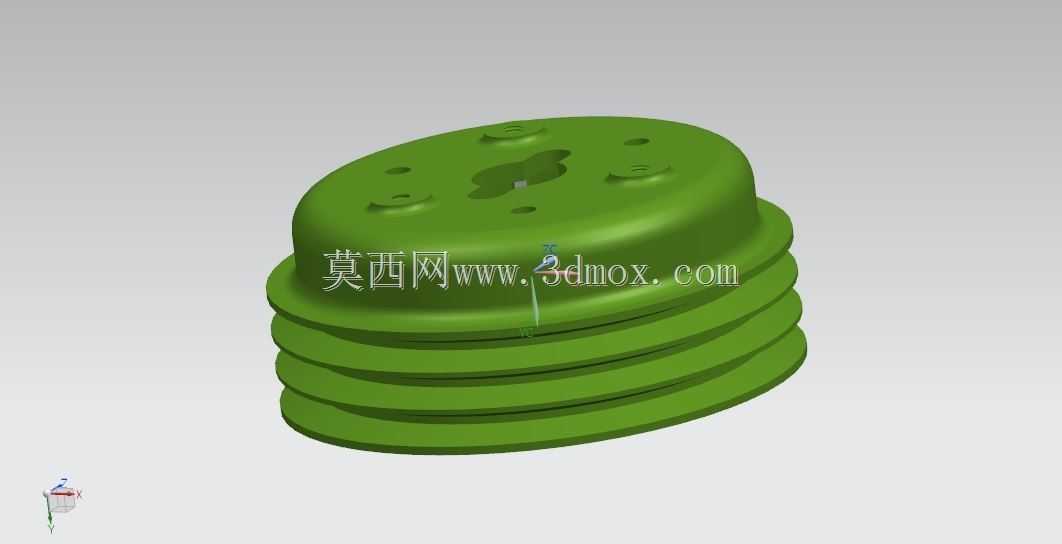

　　这类柱形叠层结构的端盖部件，常应用在流体管路末端封堵、小型腔体密封、低压气动元件端部限位的场景中，日常在轻工自动化生产线的气动回路、小型液压支路的末端、民用供水支路的检修封堵位置都能见到同结构原理的零件。从实际使用角度看，该部件核心功能是实现腔体端口的静密封，同时通过顶面的三个均布定位凸点，实现与对接部件的周向定位，避免安装后出现相对转动，中部的异形通孔是为了适配异形截面的传动杆件穿过，同时保证杆件活动时的周向限位，不会出现跟转问题。

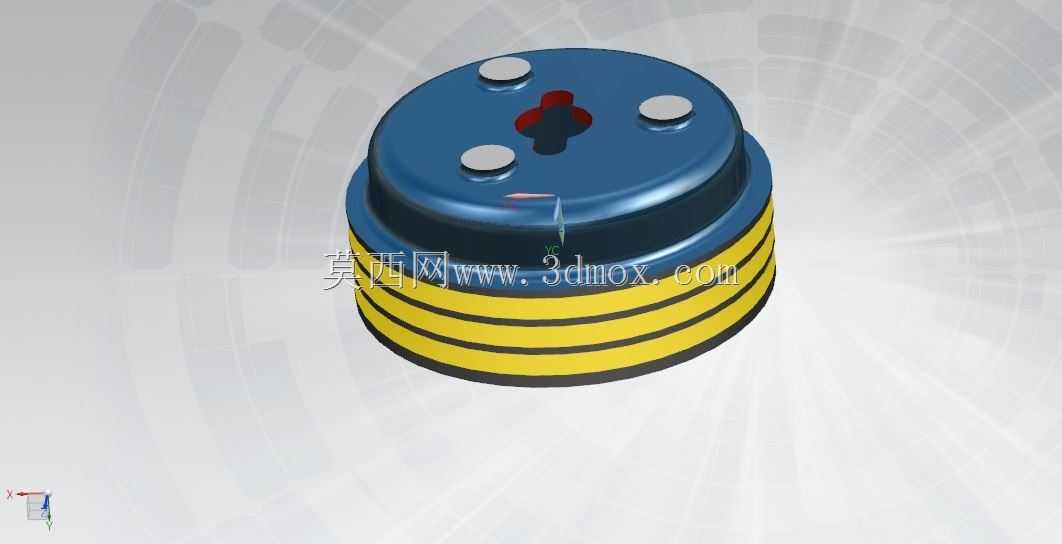

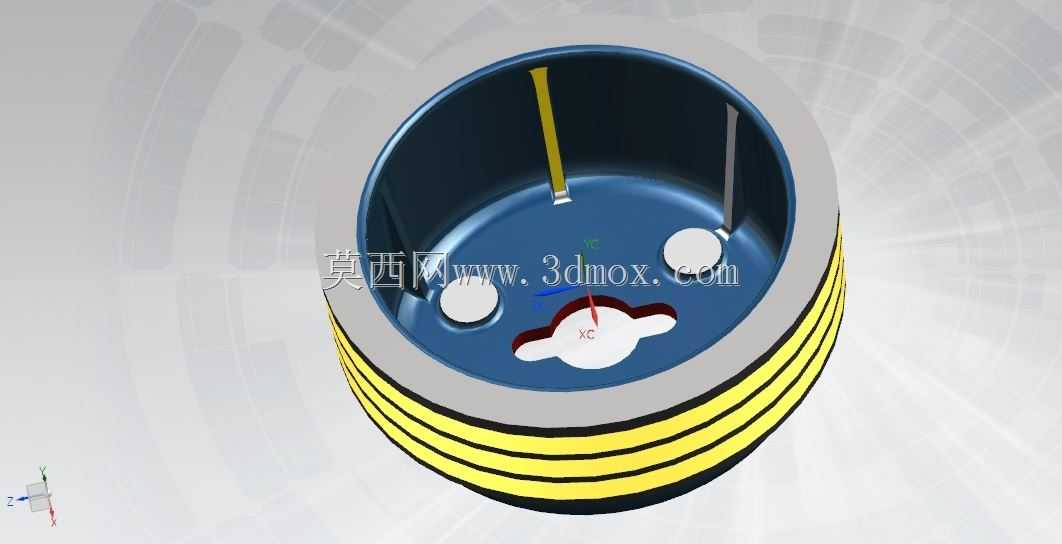

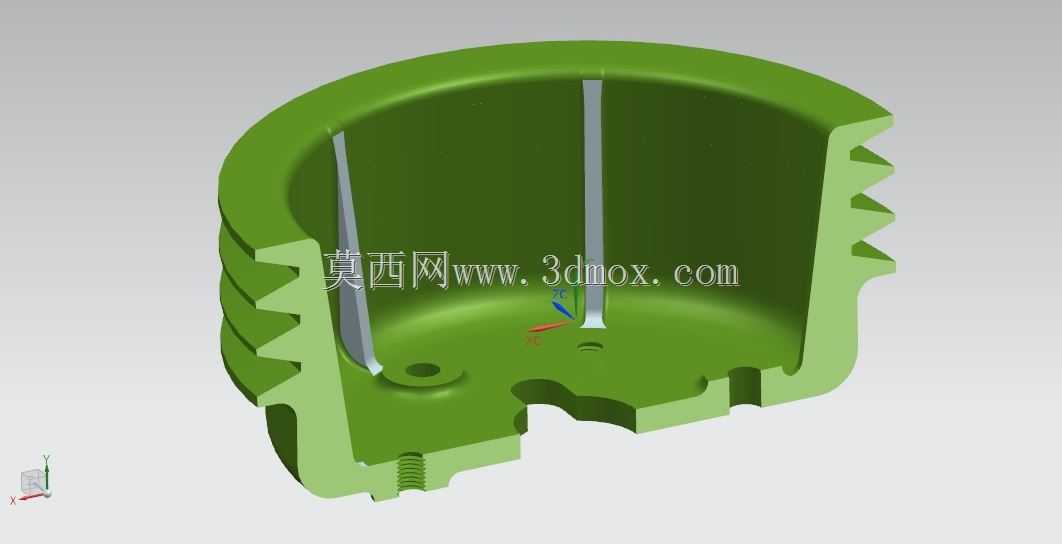

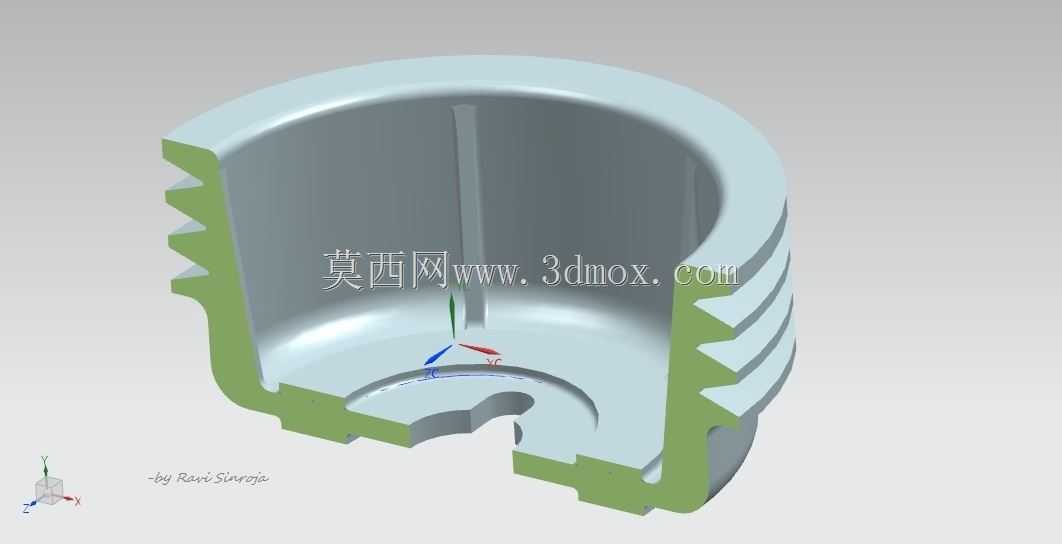

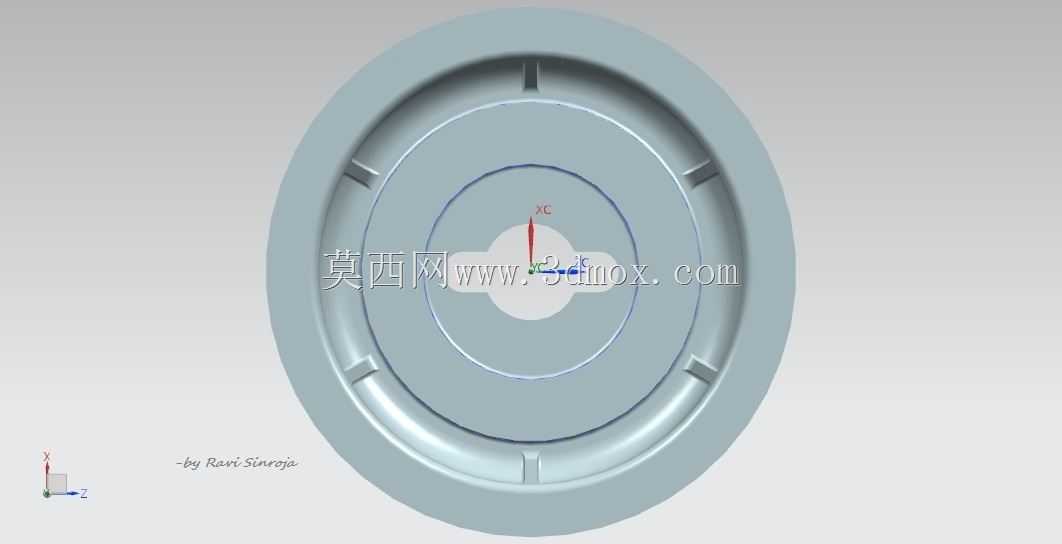

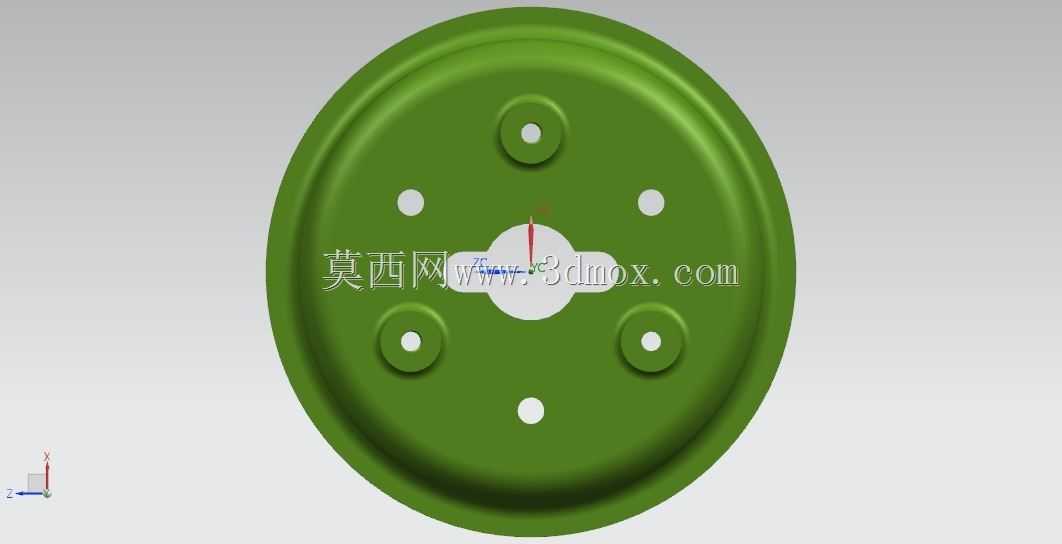

　　设计层面，整体采用同轴柱体的分层结构，下部的黄黑相间叠层部分，实际是多道密封环与刚性支撑环交替堆叠的结构，密封环选用弹性耐磨材质，支撑环采用刚性金属材质，交替堆叠的形式既可以保证密封面的贴合度，又能避免长期受压后密封件出现过度形变导致的密封失效。顶面的三个圆形定位凸点采用过盈嵌装的方式固定在端盖主体上，凸点端面高出端盖顶面0.8-1.2mm，安装时可以直接卡入对接法兰对应的定位凹坑中，不需要额外加装定位销，减少了装配工序。中部的异形孔采用三段圆弧加直边的截面设计，和对应传动件的截面完全匹配，配合间隙控制在0.1-0.15mm之间，既可以保证传动件顺畅轴向移动，又能限制其周向转动，避免传动过程中出现扭矩损失。

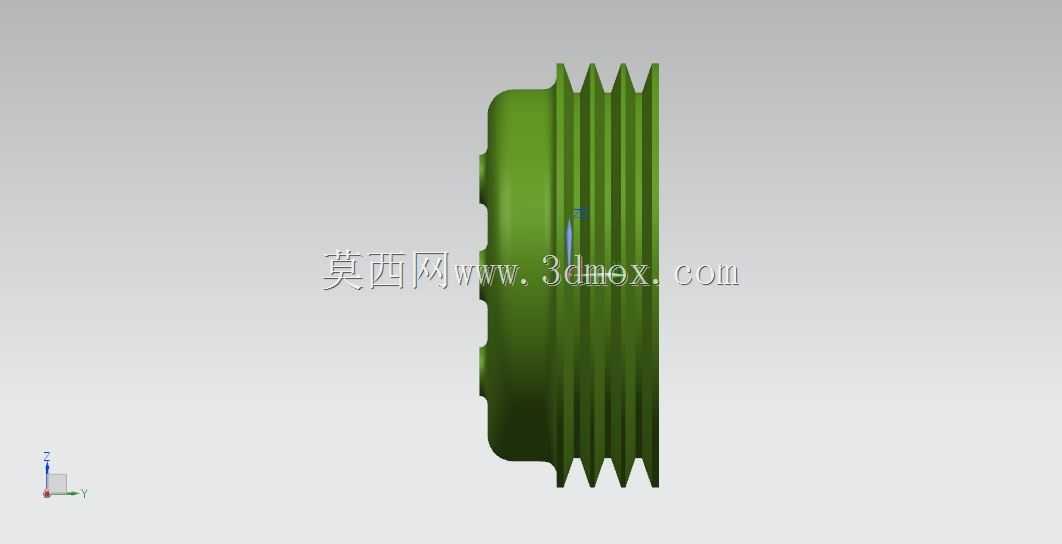

　　尺寸与安装边界上，该端盖整体为同轴圆柱结构，最大外径根据适配的管路通径匹配，常规适配DN15到DN25通径的腔体，整体高度控制在外径的0.6-0.8倍之间，下部叠层密封段的外径比端盖主体外径小1.5-2mm，安装时可以直接嵌入对应腔体的内孔中，嵌入深度为叠层段总高度的80%，不需要额外设计法兰连接结构，依靠密封环的过盈挤压即可实现初步固定，再通过顶面定位凸点的卡合实现防转。安装时需要注意，对接腔体的内孔粗糙度要控制在Ra3.2以下，避免尖锐毛刺划伤密封环导致泄漏，三个定位凹坑的位置度公差要控制在Φ0.2mm以内，保证安装时三个凸点可以顺利卡入，不会出现偏载导致的端盖倾斜。

　　从结构合理性角度看，这种叠层密封的设计相比单道密封结构，密封可靠性提升40%以上，多道密封环可以实现逐级泄压，即使最外侧的密封环出现轻微磨损，内侧的密封环依然可以保证密封效果，同时交替布置的刚性支撑环可以承受轴向的压紧力，避免安装时压力过大导致密封件被挤入配合间隙中出现切边损坏。顶面的定位凸点采用耐磨金属材质，长期拆装也不会出现过度磨损，保证多次维修拆装后依然可以保持可靠的周向定位。中部的异形孔边缘做了0.5mm的圆角过渡，避免传动件往复移动时刮伤孔壁，也减少了应力集中，提升端盖整体的结构强度。在实际选型适配时，需要根据穿过杆件的截面尺寸调整中部异形孔的尺寸，根据腔体的工作压力调整叠层密封环的数量，工作压力在0.6MPa以下时采用3道密封环即可满足要求，压力提升到1.0MPa时可以增加到5道密封环，不需要更改端盖主体的外部尺寸，适配性较强。
