手动三爪式轴承拆卸拉拔器结构设计

　　在设备运维、机械装配的现场场景里，过盈配合零部件的拆卸一直是考验作业效率与零件完好率的核心环节，这款手动拉拔器正是针对轴装轴承、皮带轮、齿轮类过盈连接件的拆卸需求设计的专用工装。从实际工况出发，日常车间维修中，经常遇到电机端轴承锈蚀抱死、减速机输入轴齿轮过盈压装后需拆卸更换的情况，若采用撬棍撬动、锤击的方式，极易造成轴颈拉伤、轴承内圈碎裂甚至工件报废，这款拉拔器通过力的线性传递，能将旋转扭矩平稳转化为轴向拉拔力，全程无冲击载荷，可最大程度保护被拆卸零件与安装轴的配合面不受损伤。

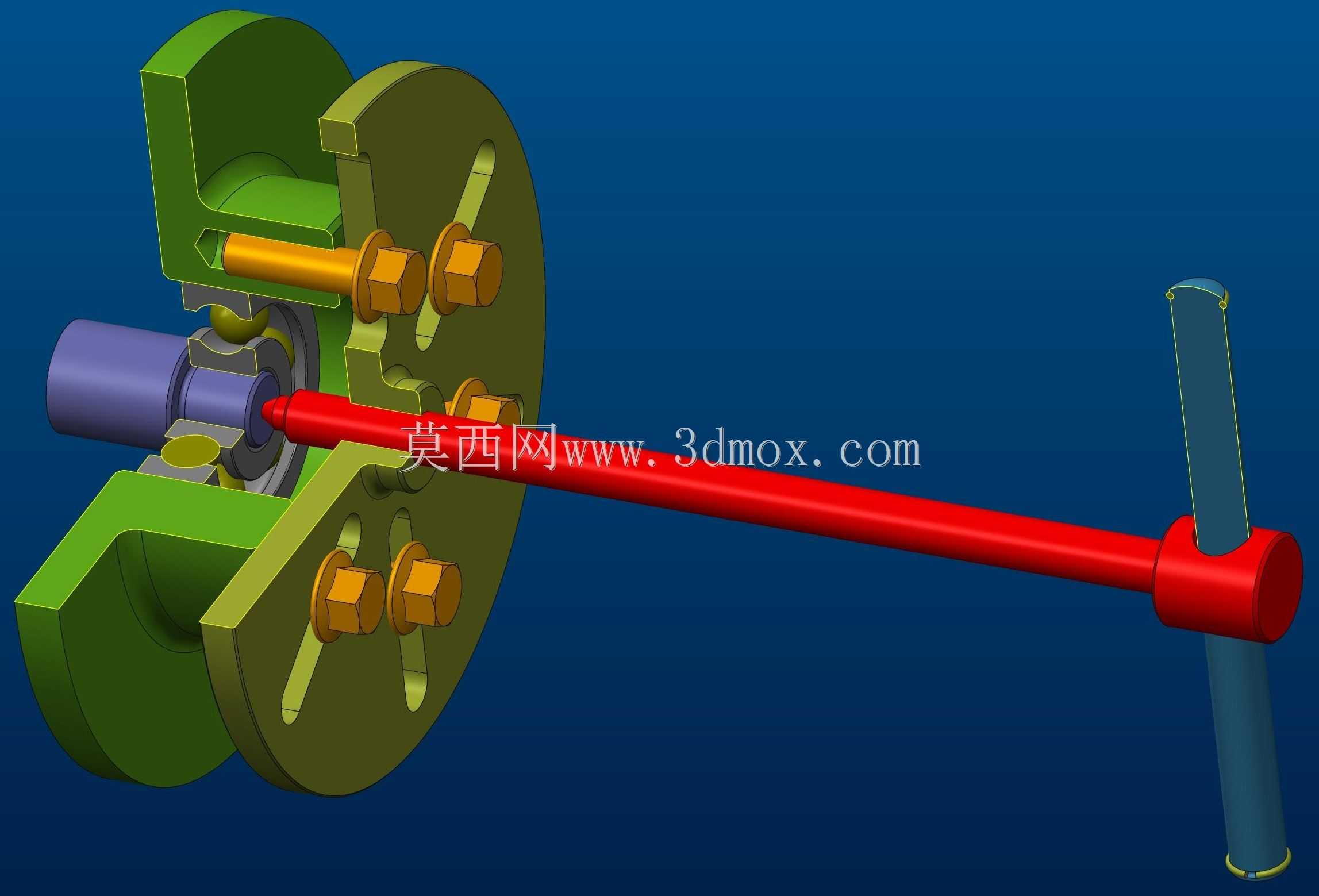

　　从功能特性来看，该结构采用三爪同步卡合设计，三个卡爪沿周向均匀分布在拉拔盘上，卡合时可自动对中被拆零件的受力端面，避免单侧受力导致的零件偏斜、卡滞问题；中心的顶杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更稳定，在承受大吨位拉拔力时不会出现螺纹滑牙、变形的问题，顶杆端部做了圆弧过渡处理，顶持轴端中心孔时可自动找正，不会在轴端压出凹痕。拉拔盘上开有三个沿径向分布的长槽，卡爪可沿槽调整径向位置，适配不同外径尺寸的被拆零件，覆盖常规小型设备中直径20mm到120mm范围内的轴承、联轴器、皮带轮拆卸需求，无需更换卡爪即可完成多规格零件的作业，减少现场工装的储备数量。

　　设计过程中，首先对拉拔作业的受力路径做了完整校核：力从尾部的加力杆输入，通过中心螺纹副转化为轴向推力作用在轴端，反作用力通过拉拔盘传递到三个卡爪，最终作用在被拆零件的背面，整个受力路径形成闭合的力系，没有额外的分力损耗。卡爪的勾持面做了15度的内倾角度，拉拔受力时卡爪会产生向内的抱紧分力，避免拉拔过程中卡爪从零件边缘滑脱，提升作业安全性；拉拔盘采用对称式结构设计，三个长槽的位置度公差控制在0.1mm以内，保证三个卡爪的受力均匀，不会出现单个卡爪过载断裂的情况。加力杆与顶杆尾部采用通孔穿装结构，可根据所需拉拔力的大小调整加力杆的穿入长度，遇到锈蚀较严重的连接时，可在加力杆端部套入延长管增大力矩，无需额外配备专用加力配件。

　　从安装边界与尺寸适配来看，该拉拔器的最大拉拔行程为150mm，可满足常规轴伸长度下的零件拆卸需求，顶杆的最大伸出量做了限位设计，避免螺纹旋出过量导致顶杆从螺母中脱出；卡爪的厚度为12mm，可卡入零件背面最小10mm的间隙，针对部分安装空间狭窄、零件与设备端盖间隙较小的场景，也能顺利伸入卡合。整体结构无易损的复杂零件，所有连接部位均采用刚性接触，日常维护仅需定期在螺纹副处涂抹润滑脂即可保证传动顺畅，适合车间、野外运维等多种复杂作业环境使用。在实际建模过程中，所有配合面均做了圆角过渡处理，避免应力集中导致的零件开裂，卡爪与拉拔盘槽的配合采用间隙配合，间隙量控制在0.2mm到0.3mm之间，既保证卡爪滑动顺畅，又不会因间隙过大导致卡合时晃动偏斜。
