RabaSteiger拖拉机配套涡轮增压器结构

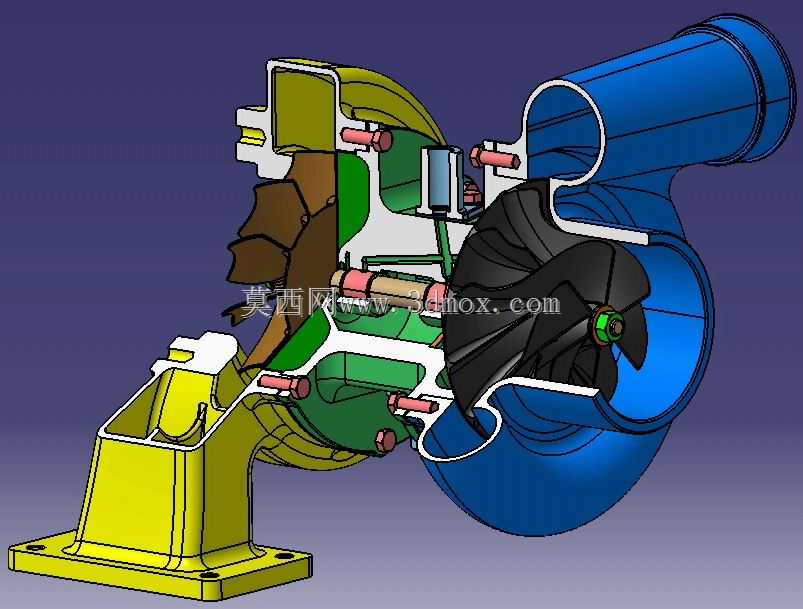

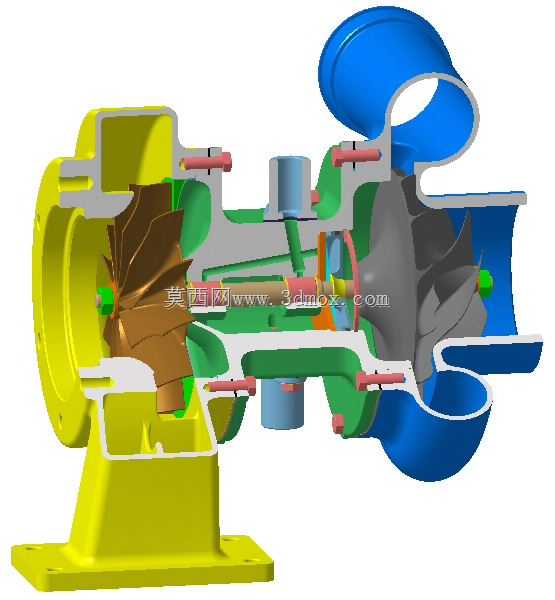

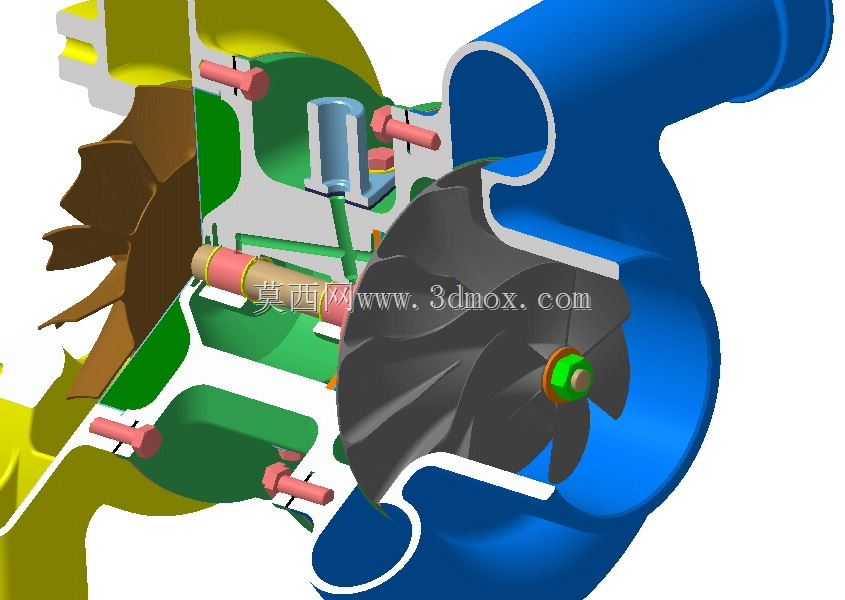

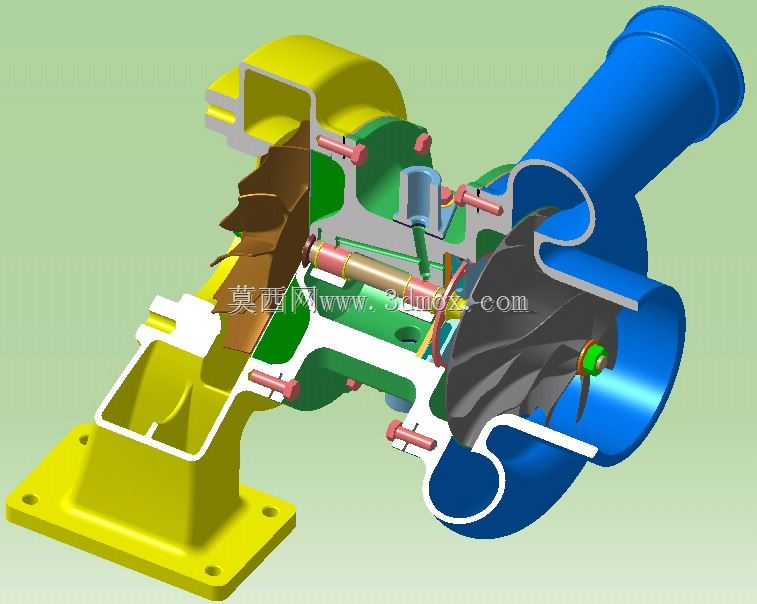

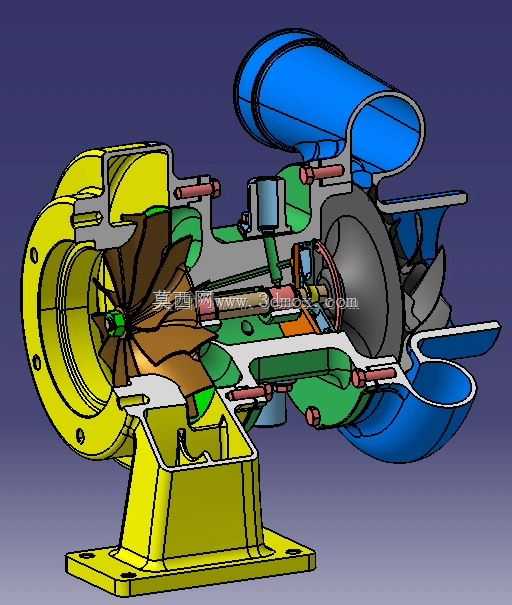

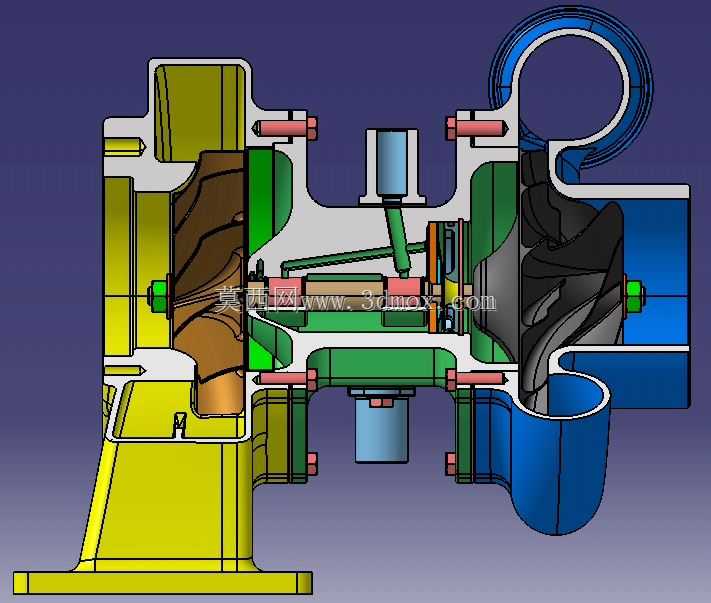

　　这款涡轮增压器是为Raba Steiger系列大马力农用拖拉机配套设计的动力提升部件，主要适配大排量柴油发动机，在农业作业场景中，拖拉机常需要长时间带载作业，无论是深耕、带重型农机具作业还是长距离转场运输，发动机都需要在宽转速区间输出稳定扭矩，这款增压器通过利用发动机排出的废气能量驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的空气，提升发动机的充气效率，在不增加发动机排量的前提下提升动力输出，同时优化燃油燃烧效率，降低大负载工况下的燃油消耗与尾气排放。从结构设计来看，整体采用经典的浮式轴承支撑布局，涡轮端与压气机端分别布置在中间体两侧，中间体内部设置润滑油道与冷却腔，兼顾高速旋转下的轴承润滑与散热需求，涡轮壳采用耐高温铸铁材质，

　　适配发动机排气端的高温工作环境，压气机壳采用铸铝材质降低整体重量，同时兼顾进气气流的顺滑导流。安装边界方面，底部的铸钢安装支架带有两个定位安装孔，匹配拖拉机发动机侧的预设安装位，安装面的平面度公差控制在0.05mm以内，保证安装后无额外装配应力；进气端采用大口径直筒接口，适配拖拉机的空气滤清器出气管道，接口处预留卡箍安装槽，保证高压进气下的密封性能；排气侧采用法兰连接结构，与发动机排气歧管对接，法兰面设置密封环槽，避免高温废气泄漏。设计过程中重点考虑了农用机械的恶劣工作环境，叶轮的叶片型线经过气动优化，在低转速区间即可建立足够增压压力，避免拖拉机带载起步时出现动力迟滞，同时叶轮的动平衡精度控制在G2.5级以上，

　　保证最高工作转速下的运行稳定性，降低整机振动。中间体的密封结构采用组合式密封环，既防止润滑油进入压气机与涡轮腔造成机油消耗异常，也避免外界的农田扬尘、杂质进入轴承腔造成部件磨损。在实际使用场景中，这款增压器可以让拖拉机在海拔较高的山地农田作业时，弥补高海拔空气稀薄造成的动力下降问题，保证作业效率不受海拔环境影响；在深耕、重耙等大负载持续作业工况下，稳定的增压输出可以让发动机始终保持在最佳燃烧区间，减少积碳产生，延长发动机大修周期。结构上的旁通阀设计可以在发动机高转速工况下旁通部分废气，避免增压压力过高造成发动机过载，适配拖拉机作业时转速波动大的使用特点。整体结构的拆解维护便利性也做了针对性优化，压气机壳与涡轮壳都采用卡箍+定位销的固定方式，现场维护时不需要复杂专用工具即可完成拆装，适配农机野外作业的维护条件。
