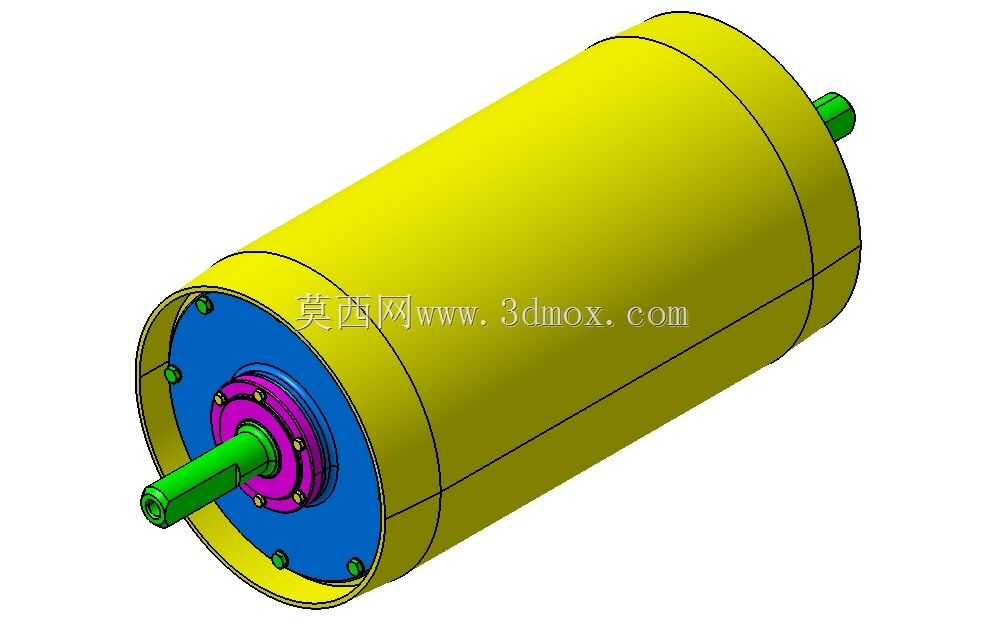

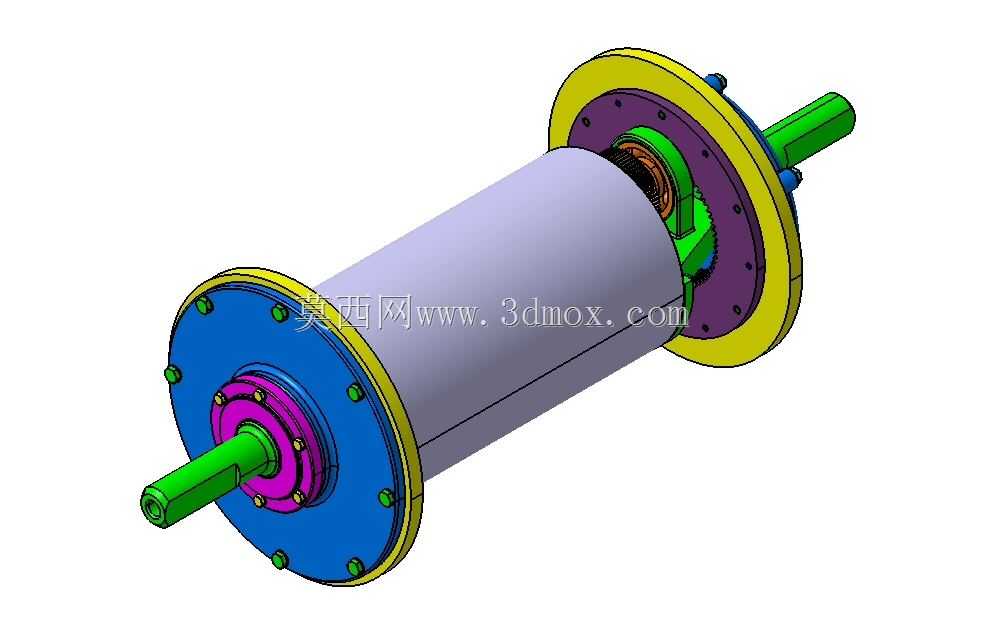

鼓式电动机剖视结构三维设计模型

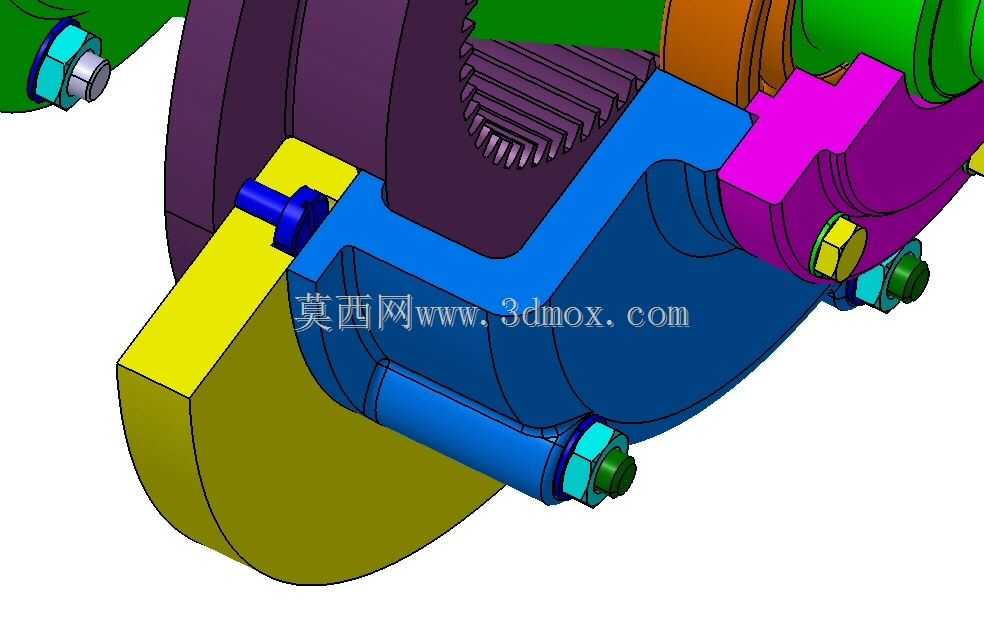

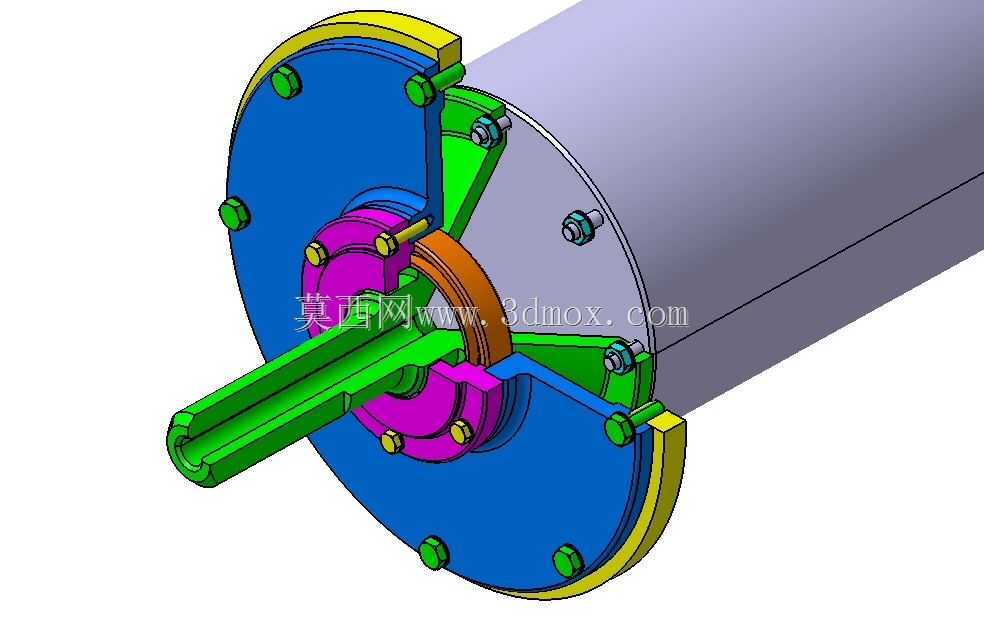

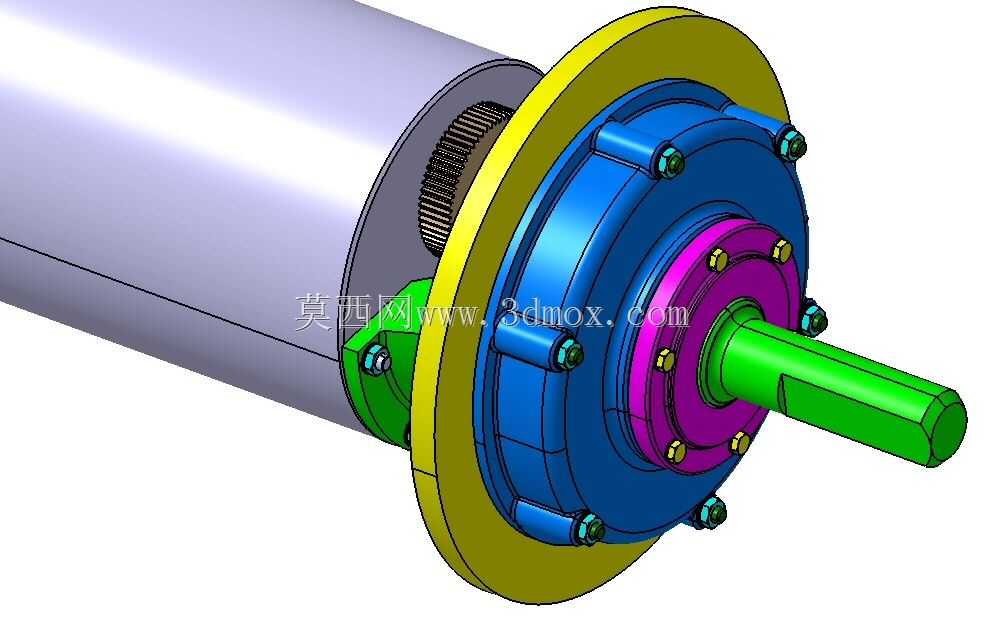

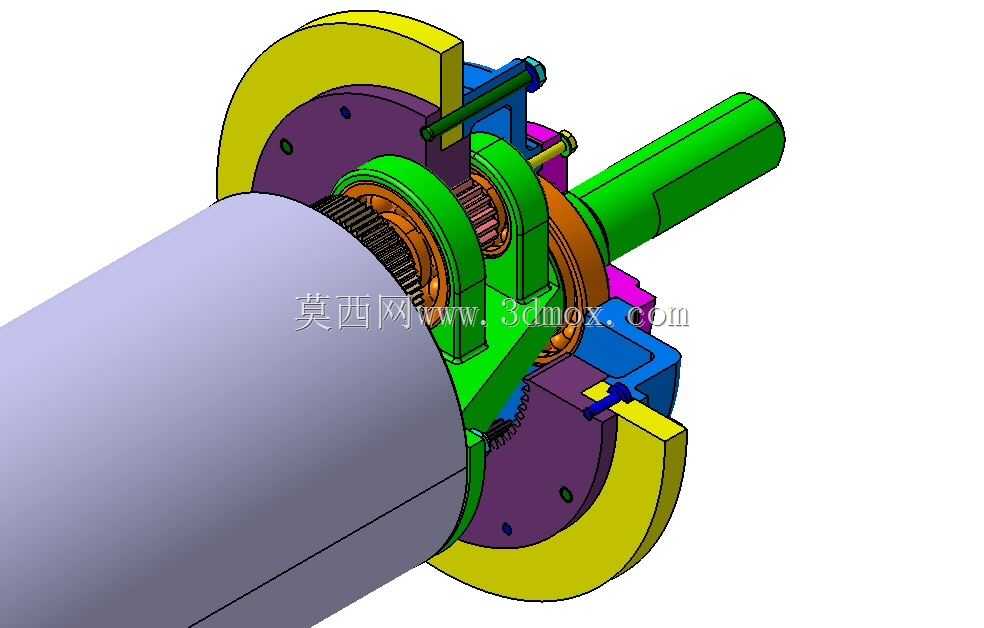

　　鼓式电动机作为动力输出类部件，常应用在需要紧凑安装空间、直连传动的设备场景中，比如小型输送辊道、内置式传动鼓组、轻型物料搬运设备的动力端，相比常规分体式电机加联轴器的传动方案，这类鼓式结构能把动力输出端和传动鼓的安装接口做集成，省去额外的传动连接附件，减少整体安装占用的轴向空间，在设备布局紧凑的工位上优势明显。从结构设计来看，该模型做了全剖视处理，能清晰看到内部的传动啮合结构、外部壳体的拼接方式以及紧固件的排布逻辑。壳体采用分瓣式拼接设计，不同颜色区分的壳体部件通过螺栓组件实现紧固连接，螺栓配套有防松垫片与锁紧螺母，在实际装配中，这种分瓣结构能方便内部传动部件的预装与后期维护，不需要完全拆解整个端盖就能完成内部齿件的检查与更换。

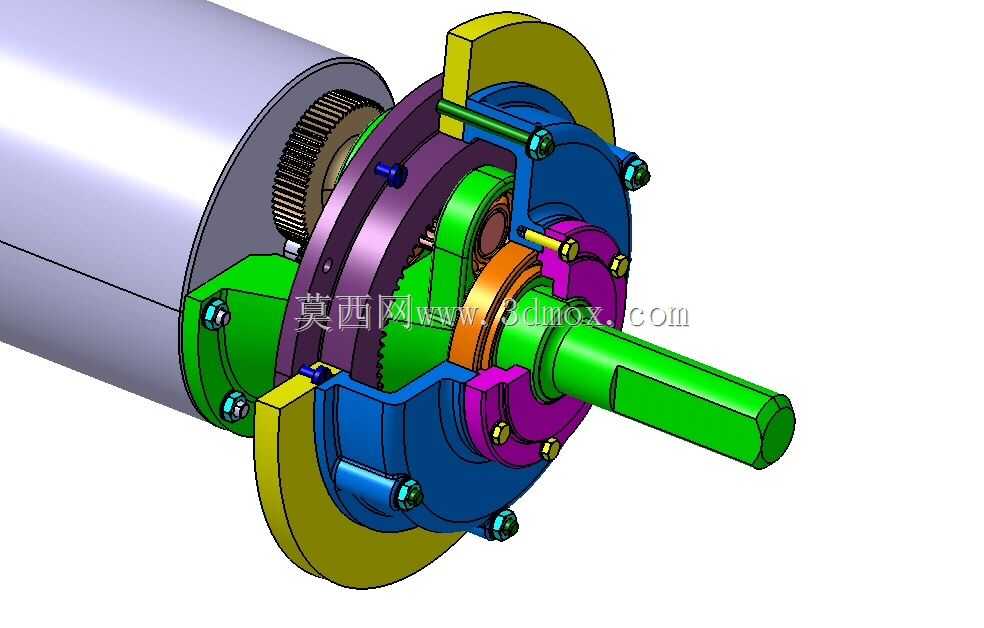

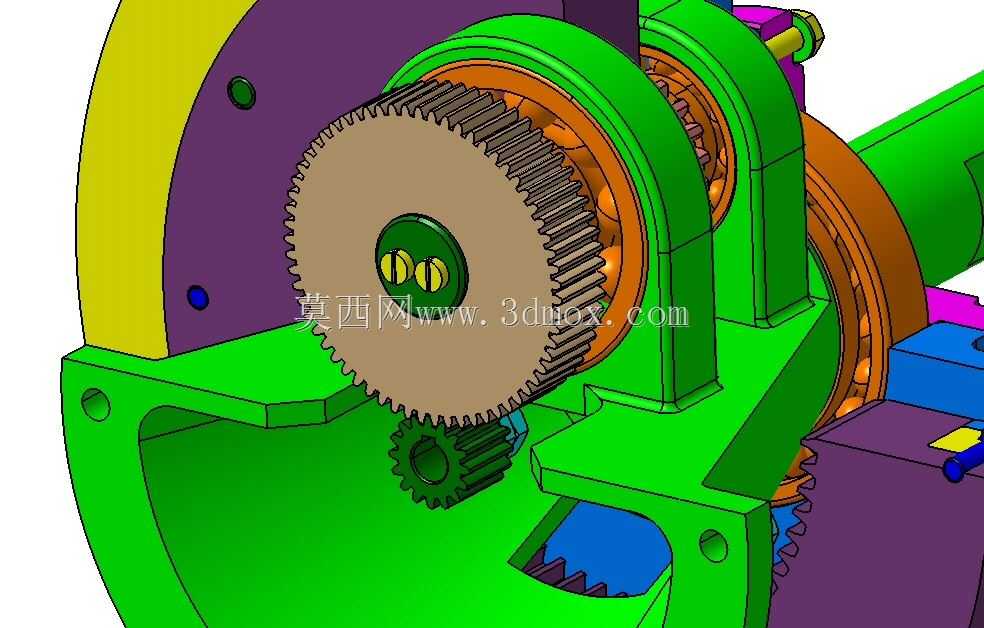

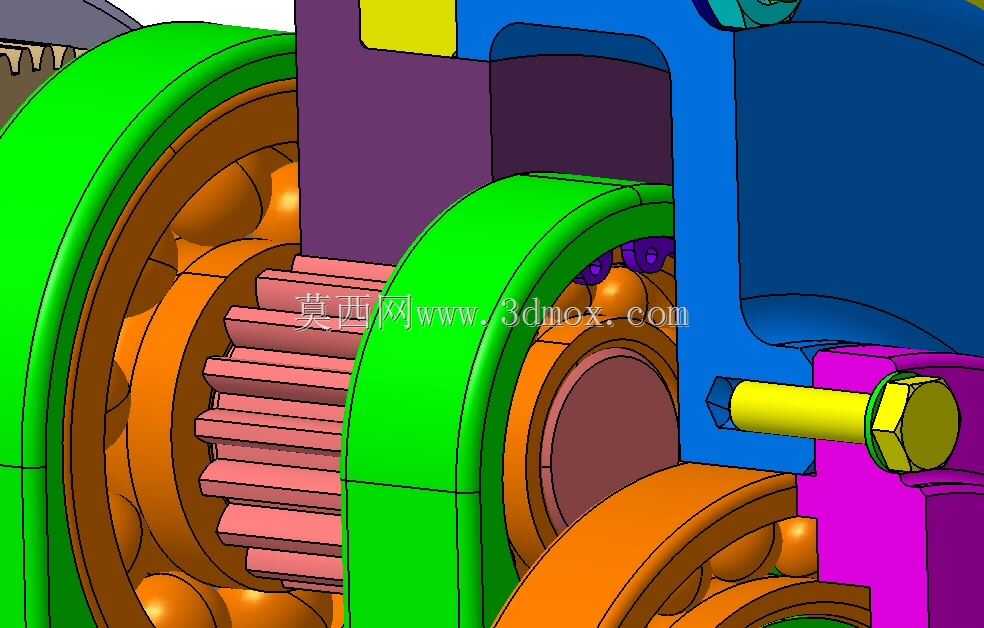

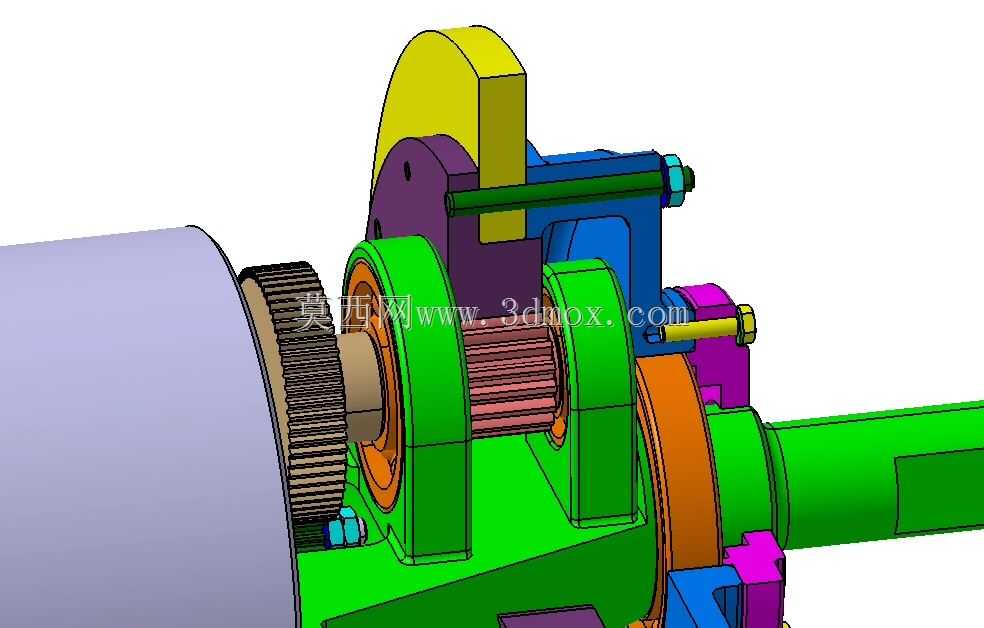

　　内部的啮合传动部分采用齿形配合结构，能将电机转子的动力平稳传递到外侧的鼓式连接端，齿部的啮合间隙在建模时做了合理预留，符合实际装配中的公差要求，避免运行过程中出现齿面卡滞、异响的问题。安装边界方面，该结构的外侧鼓面为动力输出的连接面，可直接套装传动滚筒或者传动轮，壳体上的螺栓孔位为固定安装接口，安装时需要保证壳体固定端与输出鼓的同轴度，同轴度公差建议控制在0.05mm以内，避免运行过程中出现偏载导致轴承磨损过快。轴向尺寸上，整个结构的长度适配常规小型输送辊的安装间距，径向尺寸则匹配标准鼓径的安装要求，不需要额外做转接法兰就能直接对接常用规格的传动辊筒。设计过程中优先考虑了结构的装配工艺性，

　　所有紧固件的安装位置都预留了足够的扳手操作空间，比如外侧的蓝色螺栓、紫色端盖上的黄色紧固螺母，在实际装配时不需要特殊工装就能完成拧紧操作，适合批量装配的生产线作业。内部的传动部件与壳体之间预留了润滑脂的填充空间，运行时可以储存适量润滑脂，减少齿面与转动配合面的磨损，延长部件的维护周期。壳体的拼接面做了止口定位设计，装配时能通过止口快速定位各瓣壳体的相对位置，保证整体的同轴度要求，降低装配时的找正难度。输出端的连接结构采用花键配合形式，相比平键连接能传递更大的扭矩，同时具备更好的对中性，在频繁正反转的工况下也能保证动力传递的稳定性，不会出现键槽松动的问题。从选型适配的角度来看，该结构的动力输出参数适配轻型负载的传动场景，

　　额定输出扭矩覆盖常规小型输送设备的需求，安装时不需要额外改动设备的原有安装架，只要匹配对应的螺栓孔位就能完成替换安装。建模过程中对所有配合面都做了公差匹配，比如转动配合面采用间隙配合，紧固配合面采用过渡配合，符合机械设计的公差选用规范，能直接用于指导实际的生产加工与装配作业，结构上没有冗余的设计部件，所有零件都承担对应的功能，整体重量控制在合理区间，不会给安装端带来额外的负载负担。
