农用风耕钻机牵引行走机架结构设计

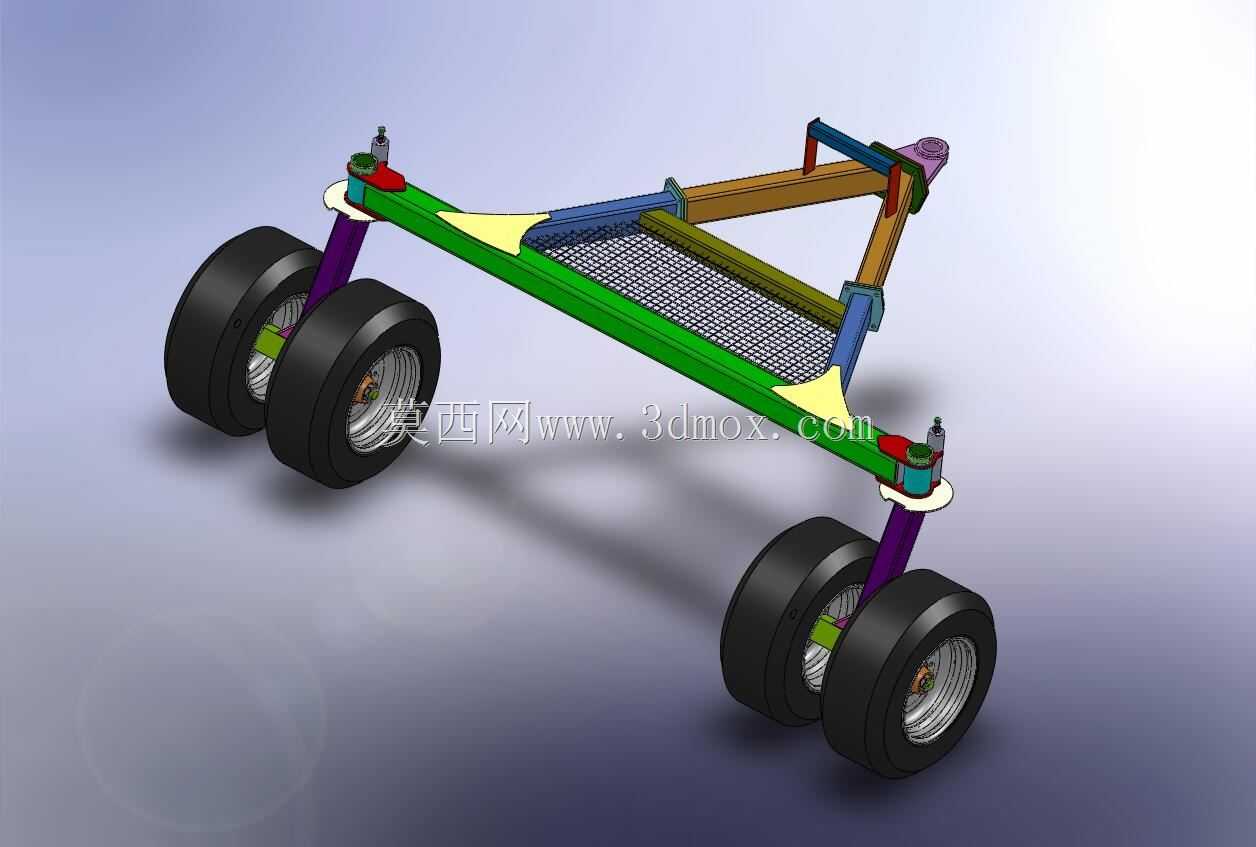

　　该结构为风耕钻机配套的牵引式行走承载机架，主要适配旱作农田的风耕作业场景，可挂载于农用拖拉机后方完成地块转移与作业位停靠，解决传统固定式风耕设备转场困难、作业半径受限的痛点。从结构布局来看，机架采用主横梁加斜向加强撑的框架式设计，主承载梁选用矩形截面型钢焊接成型，横梁两端通过立式支腿连接双轮组行走机构，每组行走机构配置两个同规格充气橡胶轮胎，轮辋采用标准钢制辐板结构，双轮并列布置可大幅降低接地比压，避免在松软耕地作业时出现陷轮问题，同时提升重载状态下的行走稳定性。机架上部设置有网格式安装平台，平台边缘预留多组螺栓安装孔位，可直接固定风耕钻机的主机、风机单元及传动组件，平台周边的三角加强筋分别连接主横梁与斜向撑杆，

　　将作业过程中产生的振动载荷均匀分散至整个框架，避免局部应力集中导致的焊缝开裂问题。牵引连接端设置于机架前部上方，采用铰接式牵引座结构，可实现上下15度、左右20度的摆动自由度，适配田间不平整路面的牵引姿态调整，防止转场过程中因路面起伏对牵引架造成冲击变形。从安装边界来看，机架整体轮距适配标准农田垄距要求，两侧轮胎外侧距离不超出常规拖拉机的轮距范围，避免转场时碾压作物垄台；支腿高度可通过调节螺栓进行小幅调整，能够根据不同作业深度要求调整主机离地间隙，保证风耕钻头的入土角度始终保持垂直状态。设计过程中优先考虑了田间作业的维护便捷性，所有转动连接部位均采用防尘密封结构，轮胎总成与支腿采用快拆式连接结构，无需专用工具即可完成轮胎更换；

　　机架表面采用多层防锈涂装，可适应田间高湿度、多腐殖质的作业环境，减少日常维护频次。在受力设计层面，主横梁的截面参数经过载荷校核，可承载整套风耕作业单元的静载荷与作业时的冲击载荷，斜撑杆的布置角度经过优化，既保证了框架的抗扭刚度，又尽可能降低了机架整体自重，减少牵引过程中的动力损耗。行走轮的轴承选用密封型深沟球轴承，可承受径向与轴向的复合载荷，适配田间低速行走的工况要求，无需频繁加注润滑脂。机架后部预留有附属机具安装接口，可根据作业需求选配覆土装置、标记装置等配套部件，拓展设备的作业功能。
