多折边带安装孔钣金连接固定支架

　　这类多折边钣金支架在工业装配场景里的应用覆盖面极广，小到小型设备内部的线束导向固定、小型电气元件的安装依托，大到输送线侧边的护板连接、设备外罩的边角支撑，都能见到同结构类型构件的身影。和单一平面的冲压片件不同，这种多面折弯的结构不需要额外搭配角码或者转接件，单一部件就能完成两个垂直甚至三个正交方向的连接过渡，能大幅减少装配环节的零件清点、对位工作量，也能避免多零件拼接带来的累积装配误差。

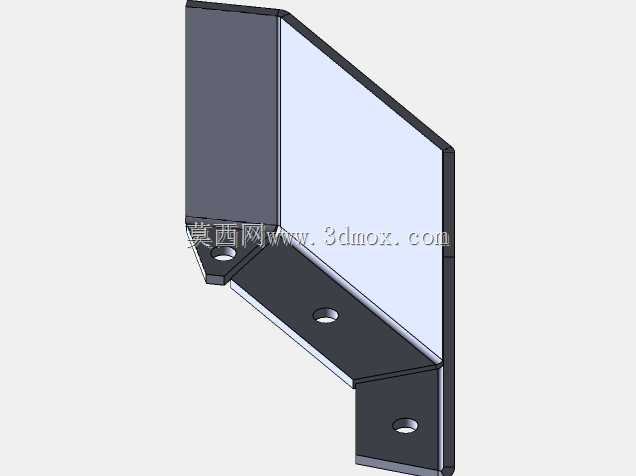

　　从实际使用的功能逻辑来看，这个支架的三个带孔折边分别对应不同的安装对接面：底部的水平折边主要承担垂直方向的载荷承接，两个垂直方向的立板折边，一个用来对接需要固定的立式构件，比如薄型护板、小型安装板、走线槽侧边，另一个折边则用来和设备主框架的立面贴合锁紧，三个方向的安装孔位都做了沉孔处理，锁紧后螺栓头不会突出构件表面，既不会剐蹭经过的管线或者操作人员，也能让对接面完全贴合，不会因为螺栓头的干涉出现安装间隙，长期受振也不容易出现连接松动的问题。

　　设计这类钣金支架的时候，首先要考量的是折弯工序的工艺可行性，相邻折边的折弯止裂槽位置、折弯半径的取值都要匹配常用钣金加工的参数，不能出现折弯后材料撕裂、折边角度回弹超差的问题。从结构强度的角度出发，折边的高度不是随意设定的，要匹配对应安装螺栓的头部尺寸、扳手操作的空间，比如图中采用的小规格安装孔，对应的是M4或者M5的紧固件，折边的宽度刚好能容纳螺栓穿过同时留出足够的压紧面，不会因为折边过窄导致压紧力集中在板材边缘，压坏板材表面或者出现固定点滑脱的问题。另外支架的转角位置没有做多余的材料去除，保留了折弯处的材料连续性，相比拼接式的角架，整体的抗扭刚度要高出不少，哪怕设备运行过程中存在持续的小幅振动，连接位置也不容易出现疲劳变形。

　　关于安装边界的考量，这类支架在建模阶段就需要提前核对对接面的空间尺寸：水平安装面的孔位间距要匹配框架型材的中心槽距，两个垂直立面的尺寸不能超出安装位置的周边空间，比如如果是安装在设备框架的内角位置，外侧折边的边缘不能和相邻安装的其他构件产生干涉，所有折边的外边缘都做了小尺寸的倒角处理，去除钣金剪切产生的毛刺，避免装配过程中划伤操作人员或者划破对接构件的表面涂层。在实际选型使用的时候，还要根据承载的重量选择对应厚度的板材，比如承载小于5kg的轻型固定场景，用1.5mm厚度的冷轧板喷塑处理就足够满足强度要求，如果是用来固定较重的电气元件或者受冲击的护板，就需要换用2mm甚至更厚的板材，同时可以在折边的转角位置增加小的压筋结构，进一步提升整体的抗变形能力，不需要额外增加材料厚度就能提升结构刚度，兼顾轻量化和强度要求。

　　很多刚接触钣金设计的工程师容易忽略这类支架的折弯让位问题，比如在两个相邻折边的交汇位置，如果没有预留足够的折弯让位缺口，折弯的时候相邻边的材料会互相挤压，导致折边角度不准、表面鼓包，这个支架的结构在转角位置就做了合理的让位处理，每一条折弯边的长度都经过核算，不会出现折弯干涉的问题，生产的时候可以一次折弯成型，不需要后续的校形工序，能有效降低加工的成本和废品率。另外安装孔的位置距离折弯边的距离也符合钣金加工的规范，不会因为孔位离折弯线太近，导致折弯的时候孔位被拉变形，影响后续螺栓的正常穿装。
