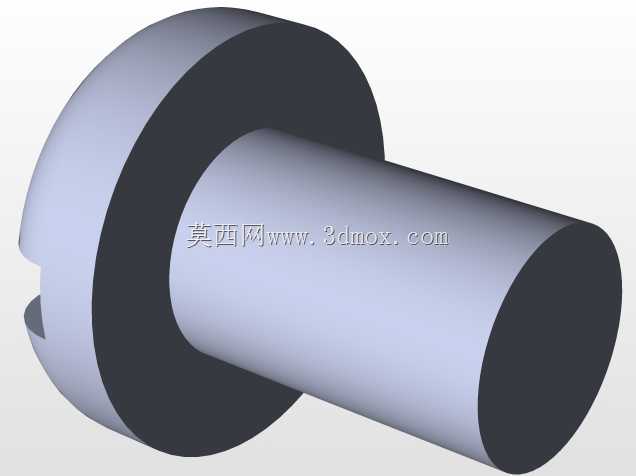

1/8x3/16规格帕拉弗索带肩销轴结构

　　在轻工装配、小型工装夹具、低压流体控制设备的铰接点位中，这类带肩销轴的应用覆盖了从手动工具铰接副到小型自动化执行件连接的诸多场景，核心作用是实现两个构件间的相对转动约束，同时依靠轴肩完成轴向定位，避免销轴在往复摆动过程中出现轴向窜动，相比普通圆柱销，其自带的限位凸缘省去了额外加装轴用挡圈或者开口销的工序，在小载荷、快装需求的工位上装配效率提升明显。从结构设计逻辑来看，该销轴采用一体化轴肩与杆身的结构，轴肩直径大于杆身直径，安装时杆身穿过被连接件的铰接孔后，轴肩端面直接贴合其中一侧构件的安装面，另一侧可根据实际载荷需求选择过盈压装或者间隙配合加装防脱结构，针对1/8与3/16的英制规格适配场景，

　　杆身直径与对应铰接孔的配合公差通常选取H8/g7的间隙配合区间，既保证铰接转动时无卡滞，又不会因为间隙过大产生径向晃动，影响铰接副的运动精度。外形尺寸上，轴肩的厚度设计兼顾了限位强度与安装空间占用，过薄的轴肩在承受轴向冲击载荷时容易出现卷边或者断裂，过厚则会额外增加铰接点位的轴向尺寸，挤占周边构件的布置空间，杆身长度根据3/16的连接厚度需求设定，保证穿过两层被连接件后预留足够的防脱结构安装余量，同时不会因为杆身过长导致运动过程中与周边构件发生干涉。实际选型应用时，需要重点核对安装边界的几个核心参数：首先是铰接孔的同轴度，两个被连接件的铰接孔同轴度误差需要控制在0.02mm以内，否则销轴装入后会出现别卡现象，加速杆身与孔壁的磨损；

　　其次是轴肩的沉台空间，若被连接件的安装面需要做沉孔容纳轴肩，沉孔的直径需要比轴肩外径大0.2-0.3mm，深度比轴肩厚度大0.1mm左右，保证轴肩能完全沉入沉孔内，不会出现安装后端面凸起影响构件贴合的问题；最后是载荷匹配，这类小规格带肩销轴通常适用于径向载荷不超过500N的铰接场景，若应用在存在频繁冲击载荷的工位，需要额外增加表面淬火处理提升杆身表面硬度，避免长期受载后杆身出现弯曲变形。建模过程中，这类零件的特征构建逻辑相对清晰，首先通过旋转特征完成主体结构的生成，依次绘制轴肩与杆身的截面轮廓，绕中心轴线旋转360度得到基础实体，之后根据实际安装需求可在杆身末端加工防脱卡槽或者径向销孔，建模时需要注意轴肩与杆身的过渡圆角处理，

　　直角过渡位置在受载时会产生明显的应力集中，长期交变载荷作用下容易在过渡位置产生疲劳裂纹，通常选取R0.2-R0.5的圆角进行过渡，既不会影响装配贴合度，又能有效降低应力集中系数。在装配验证环节，将销轴装入铰接组件后需要手动转动被连接件，检查转动过程中是否存在卡滞、异响，同时沿轴向推拉销轴检查是否存在窜动量，正常装配状态下轴向窜动量应控制在0.1mm以内，径向晃动量不超过0.05mm，若间隙过大需要检查铰接孔的加工尺寸是否超差，或者销轴杆身直径是否符合公差要求。日常维护场景中，这类铰接销轴的磨损主要出现在杆身与孔壁的接触位置，长期无润滑往复转动会导致接触表面出现磨粒磨损，当磨损量超过杆身直径的1%时，就需要及时更换销轴，避免因为间隙过大导致铰接副运动精度下降，甚至出现销轴断裂引发设备故障。针对不同的应用环境，销轴的表面处理也有区别，普通室内工装场景可采用发黑处理提升防锈能力，户外或者潮湿环境下则需要采用镀锌或者镀镍处理，避免锈蚀导致销轴与孔壁粘连，后续拆卸维护困难。
