树莓派B型滑动接口塑料防护外壳设计

　　在嵌入式开发、小型智能终端搭建的实际工程场景中，开发板的裸露使用始终存在引脚误触、积灰短路、外力磕碰损坏接口的隐患，这款适配树莓派B型的塑料外壳，正是针对这类实际使用痛点完成的结构设计。日常做原型验证、小型智能设备部署时，很多开发者会忽略开发板的物理防护，实际项目落地后，设备放置在桌面、机柜或者嵌入式安装位时，周边的线材拖拽、金属碎屑掉落、日常清洁的剐蹭都可能导致板卡故障，这款外壳的设计初衷就是在不影响板卡原有功能使用的前提下，提供完整的物理防护，同时兼顾拆装维护的便捷性。

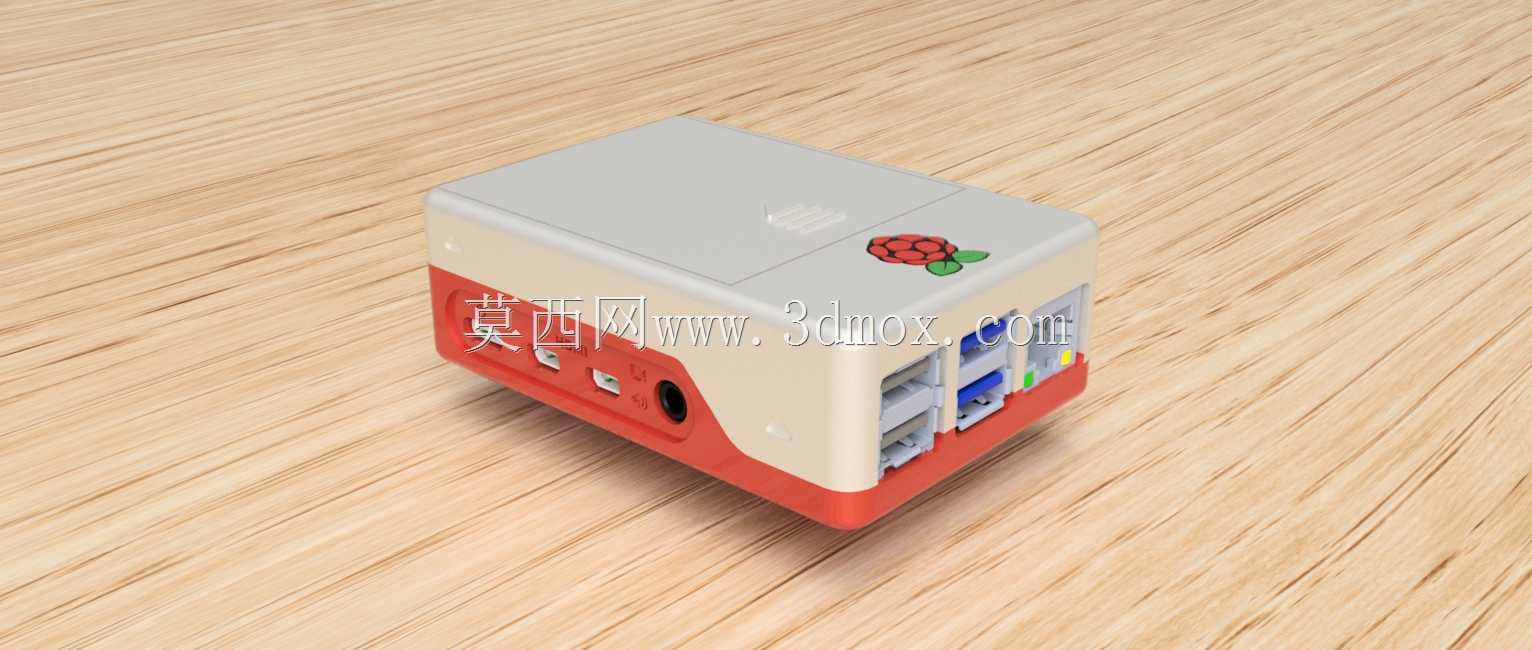

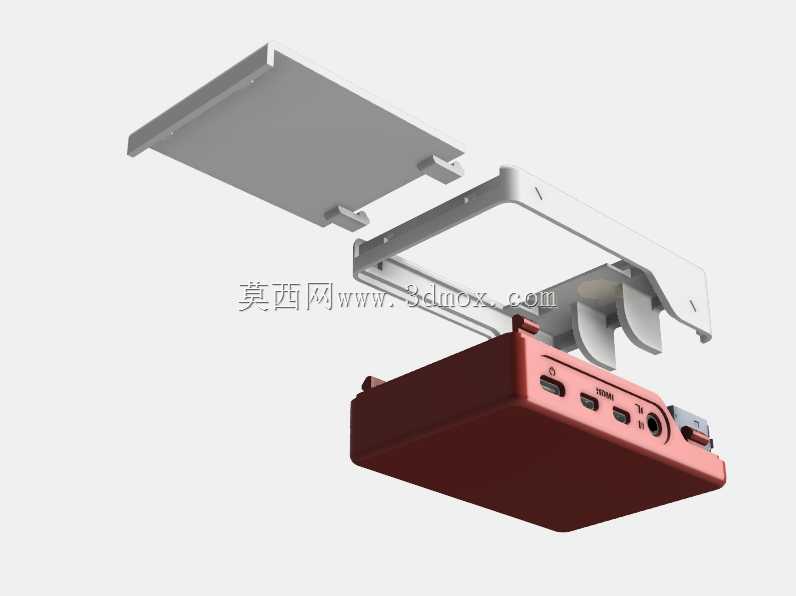

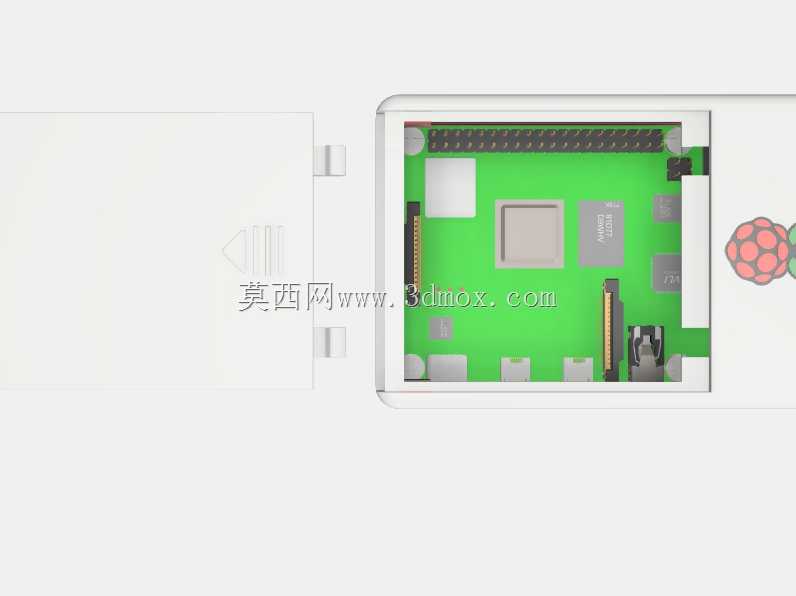

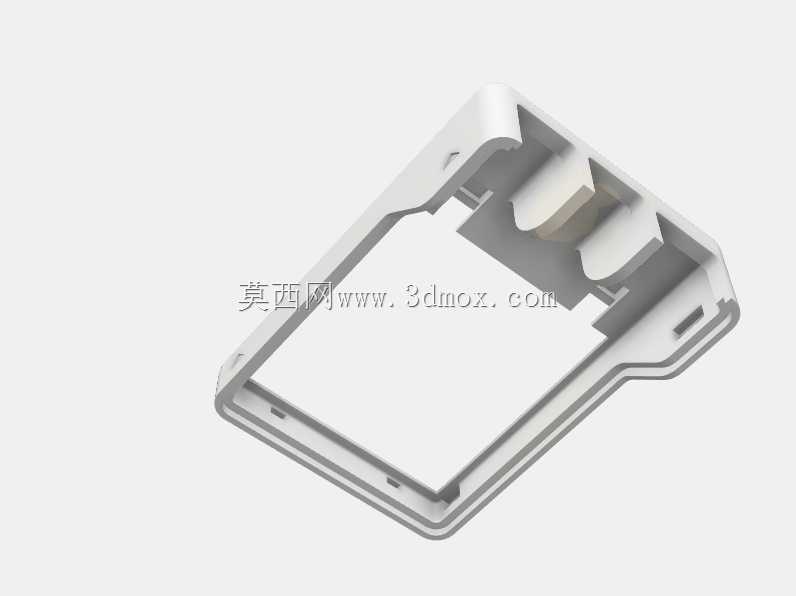

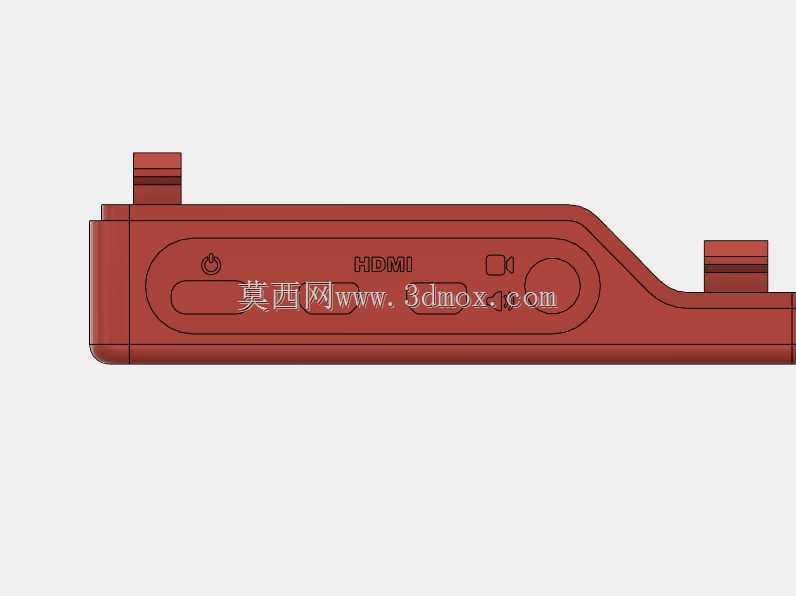

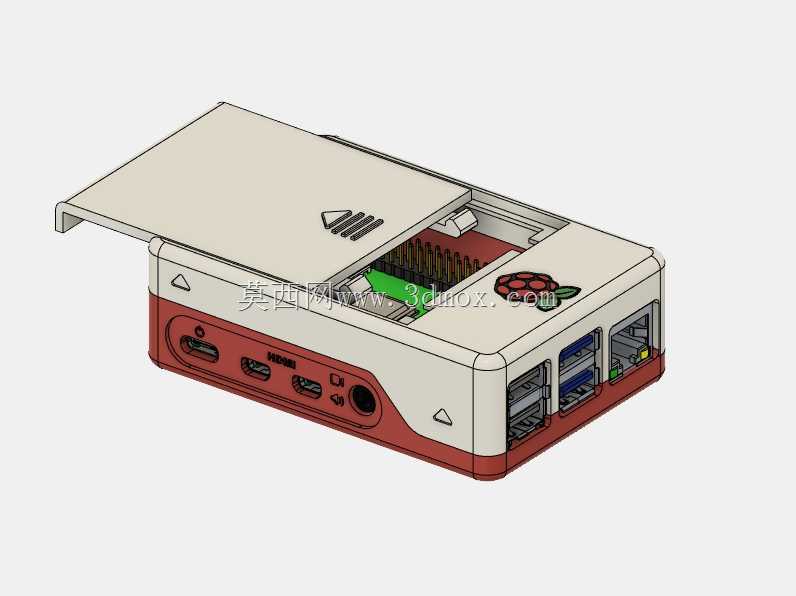

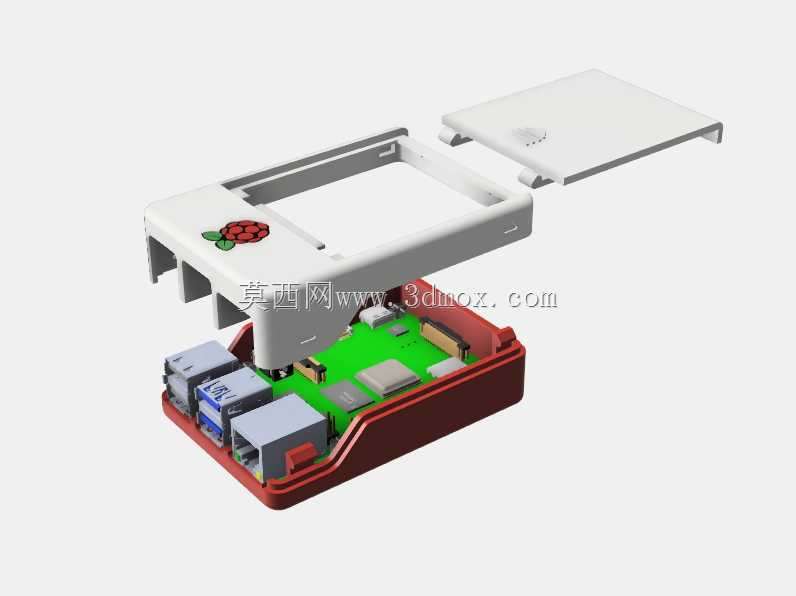

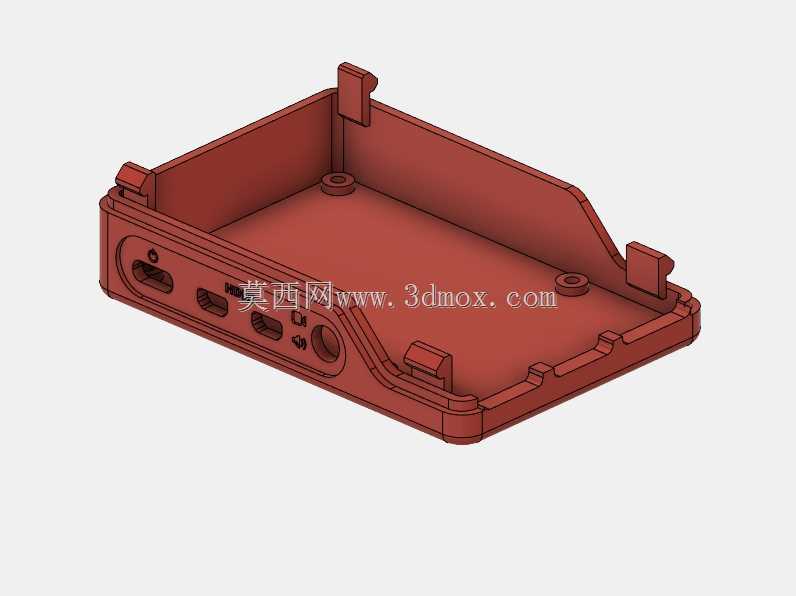

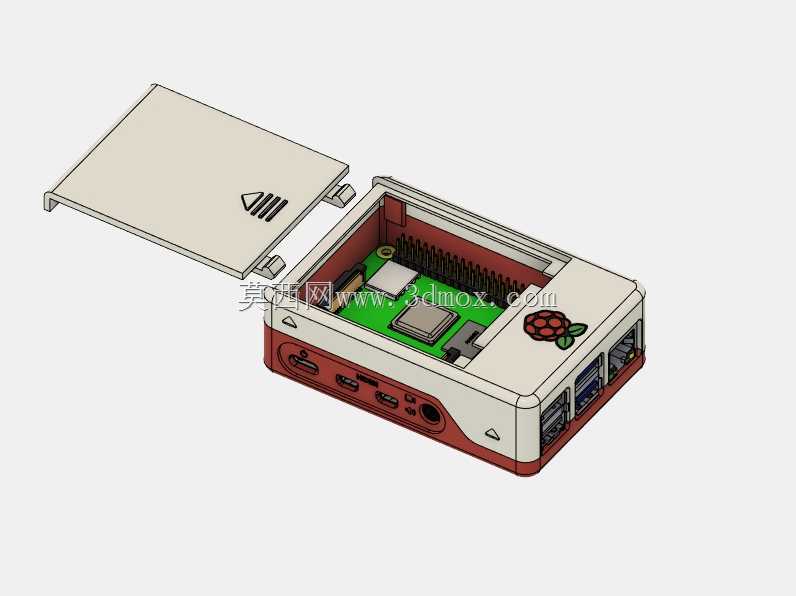

　　从功能特性来看，这款外壳采用上下分体的滑动装配结构，没有采用常见的螺丝锁紧方案，日常需要更换SD卡、调试引脚或者外接摄像头模块时，只需要沿着滑动轨道推开上盖即可完成操作，不需要额外准备螺丝刀等工具，大幅降低了日常维护的操作成本。壳体上对应树莓派B型的所有外接接口都做了精准的开口避让，包括侧边的USB接口、HDMI输出接口、音频接口、电源接口，都预留了足够的插拔空间，不会出现外接插头插不到位、或者和壳体边缘干涉的情况；针对摄像头模块的排线接口、通用输入输出引脚区域，也做了对应的开口设计，不需要拆卸整个外壳就可以完成排线插拔、杜邦线连接的操作，完全适配开发过程中频繁外接模块的使用需求。

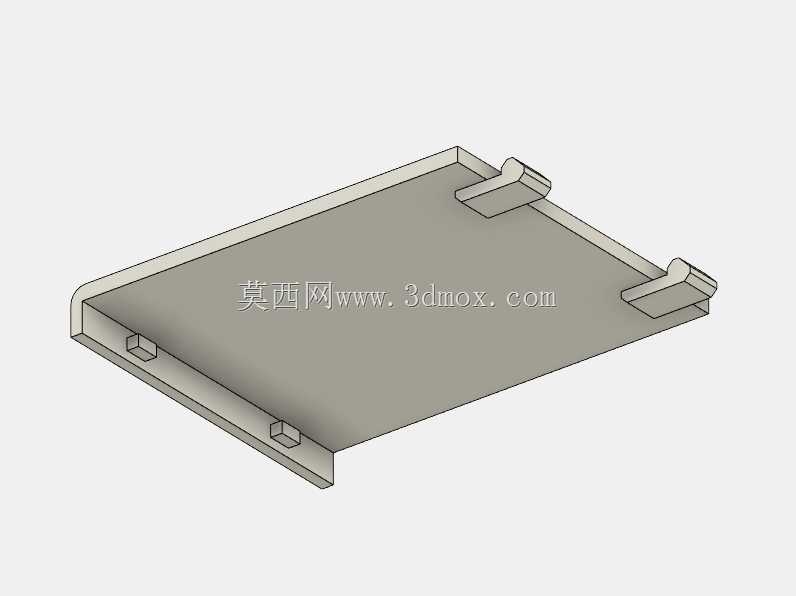

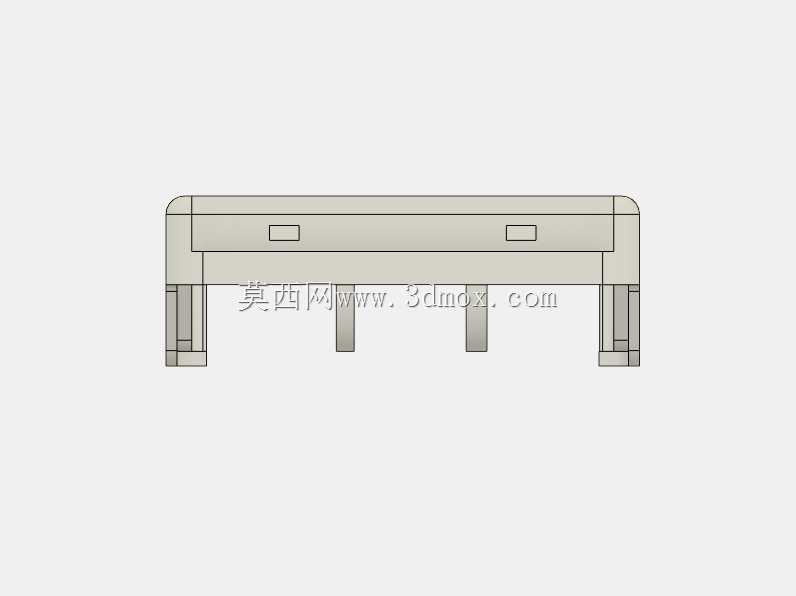

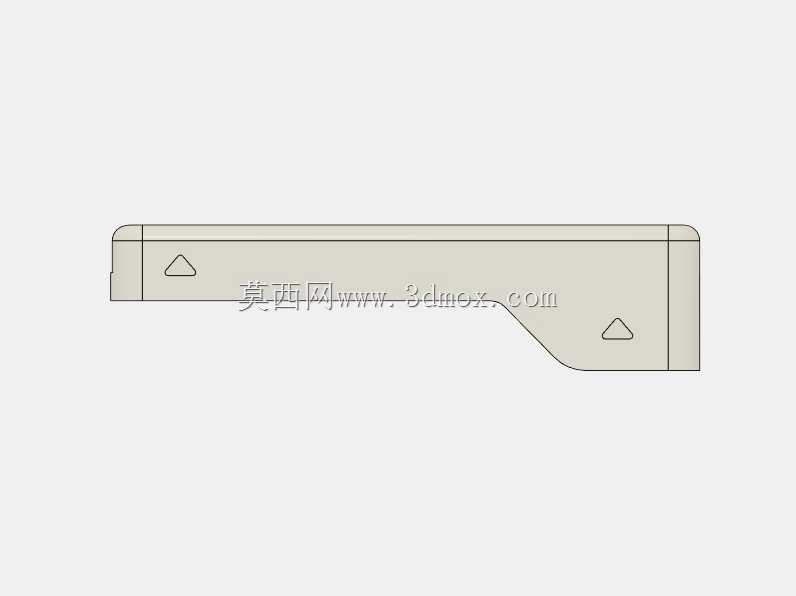

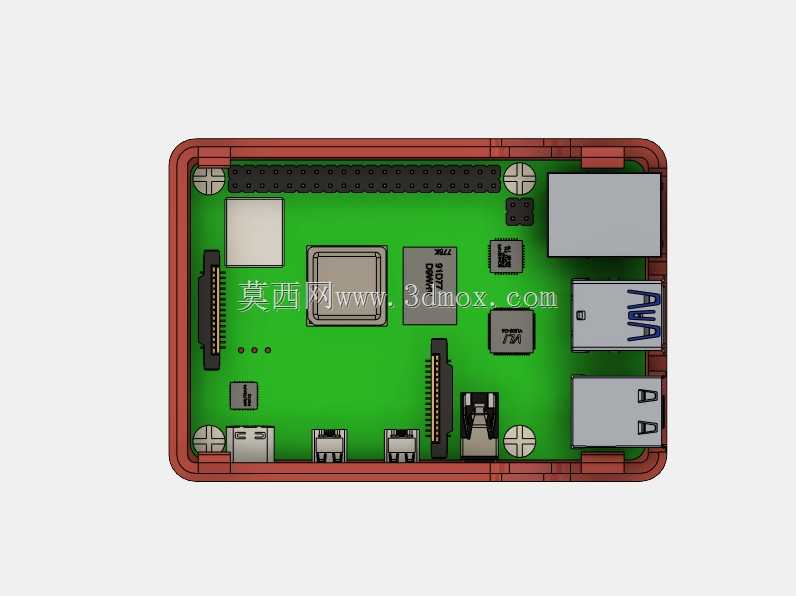

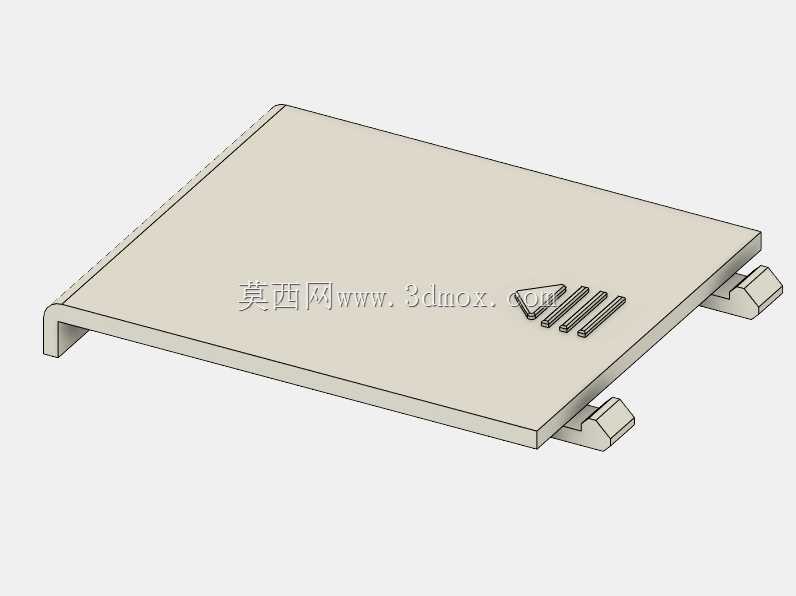

　　设计过程中，首先围绕树莓派B型的实际板卡尺寸做了安装边界的校核，壳体内腔的长宽尺寸预留了0.2mm的装配间隙，既可以保证板卡可以顺畅放入壳体内，不会出现卡滞，也不会因为间隙过大导致板卡在壳体内晃动；壳体的壁厚采用1.5mm的均匀壁厚设计，选用常用的ABS工程塑料作为成型材料，既可以保证壳体有足够的结构强度，日常轻微磕碰不会出现开裂变形，也不会因为壁厚过大导致整体尺寸臃肿，同时均匀的壁厚设计也适配注塑成型的工艺要求，避免出现缩痕、翘曲等成型缺陷。上下盖的滑动轨道采用嵌入式的凸台凹槽结构，轨道的配合间隙控制在0.1mm，滑动过程中阻尼适中，既不会因为间隙过大导致上下盖松脱，也不会因为间隙过小出现滑动卡涩，装配到位后上下盖的贴合面缝隙均匀，没有明显的错位。

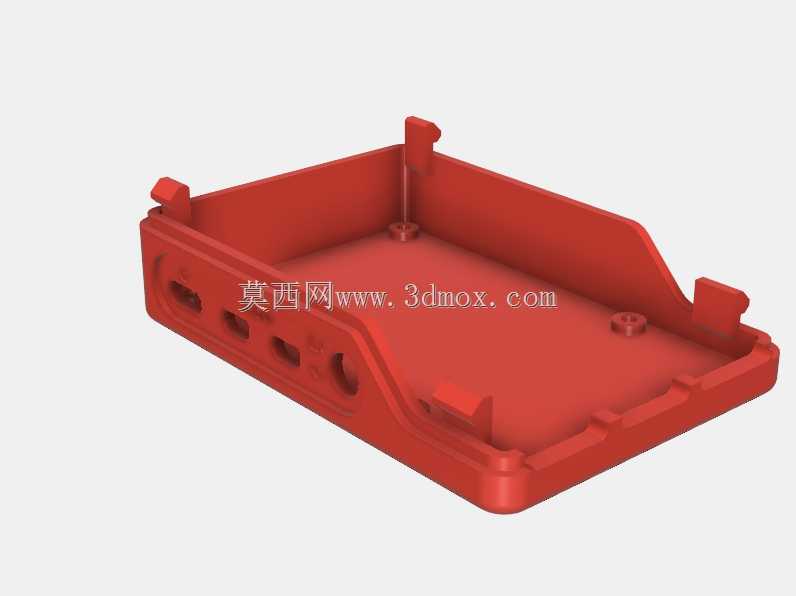

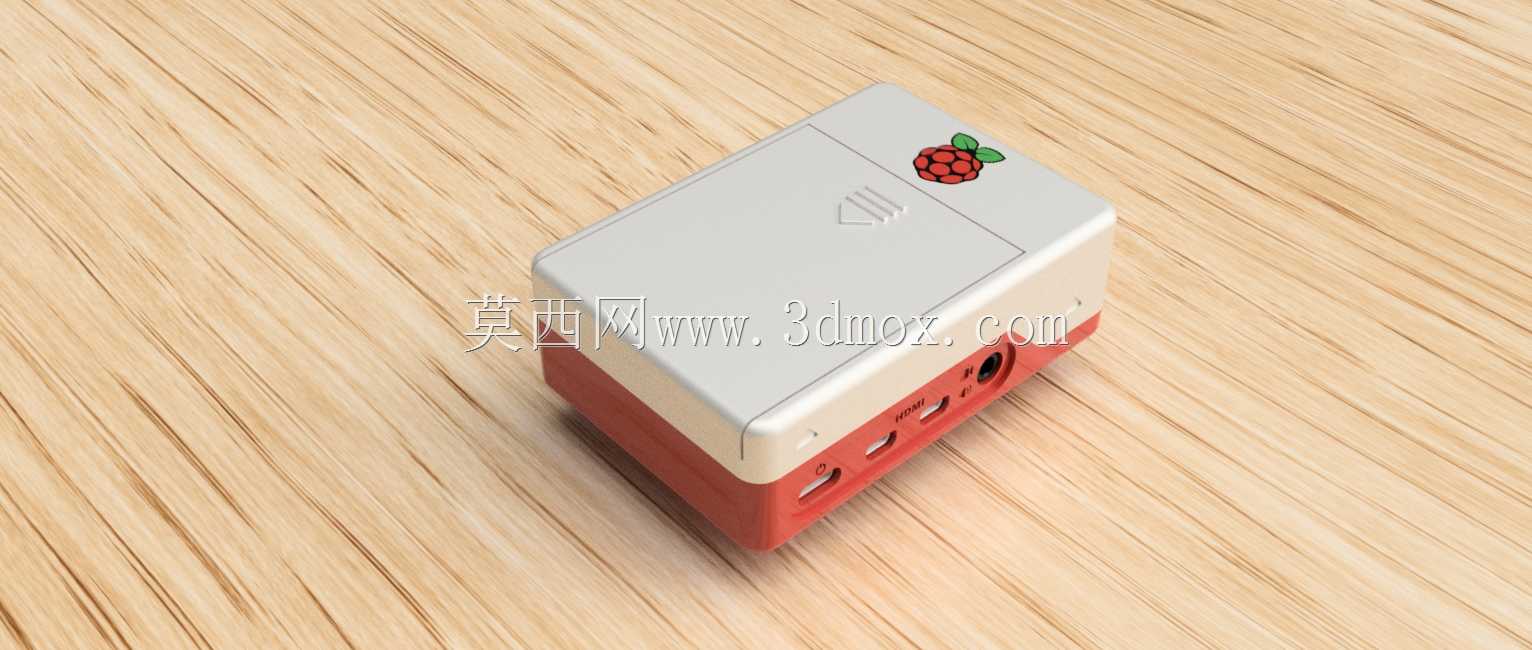

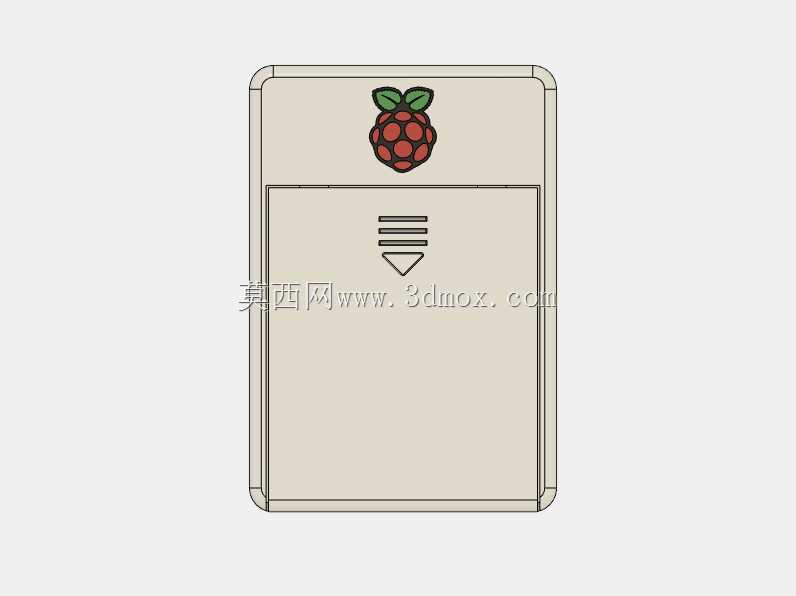

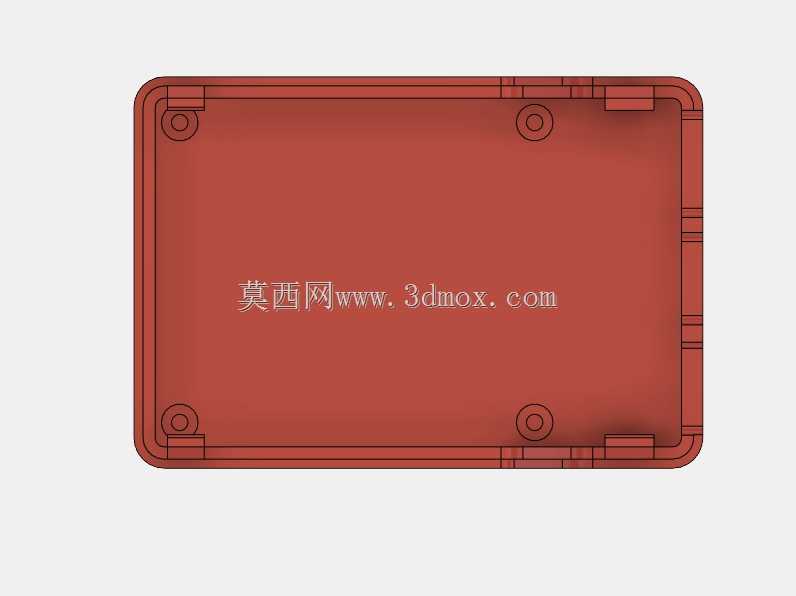

　　外壳的顶部做了轻微的下沉式标识区域，可以粘贴树莓派的标识贴纸或者项目自定义标签，方便多设备部署时快速区分不同功能的终端设备；底部对应板卡的固定孔位做了内嵌的支撑柱，支撑柱的高度刚好和板卡的安装高度匹配，板卡放入后可以直接卡在支撑柱上，不需要额外打螺丝固定，就可以保证板卡在壳体内的位置固定，不会出现上下窜动的情况，支撑柱的顶端做了小圆角处理，避免安装时刮伤板卡的PCB表面。壳体的边角都做了R2的圆角过渡，没有尖锐的棱角，日常拿取时不会划伤手部，放置在桌面时也不会刮伤桌面涂层。

　　从实际安装适配的角度，这款外壳的整体外形尺寸控制在和板卡投影面积接近的范围，不会额外占用过多的安装空间，不管是放在桌面做开发调试，还是嵌入到小型智能设备的壳体内部做集成安装，都不需要预留过多的额外空间；壳体表面做了细磨砂的纹理处理，不容易残留指纹和污渍，日常使用过程中可以长时间保持外观整洁，同时磨砂表面也可以增加手部拿取的摩擦力，减少设备滑落的风险。针对板卡的发热问题，壳体在对应主控芯片的区域没有做全封闭遮挡？不对，这款外壳的设计中，滑动接口的缝隙以及接口开口的区域已经可以形成自然的空气对流，满足树莓派B型日常运行的散热需求，常规负载下不需要额外开孔加装散热风扇，就可以保证板卡的运行温度在合理区间，避免因为全封闭结构导致热量堆积影响板卡运行稳定性。

　　在实际项目应用中，这类外壳除了满足个人开发者的日常开发使用，也可以用于小型批量的智能终端产品原型制作，不需要重新开模设计专属外壳，就可以快速完成产品的组装，大幅缩短原型验证的周期；壳体的上下盖滑动结构经过多次装配验证，反复拆装几十次也不会出现轨道磨损、松脱的问题，可以满足日常频繁调试维护的使用需求。所有接口的开口位置都经过实际接插件的插拔验证，常规尺寸的USB插头、HDMI插头、电源插头都可以顺畅插拔，不会出现插头和壳体干涉导致无法插到底的情况，引脚区域的开口宽度也足够容纳常用的杜邦线排插，不会影响外接传感器、执行器的接线操作。
