脚踏驱动便携洗衣装置结构设计

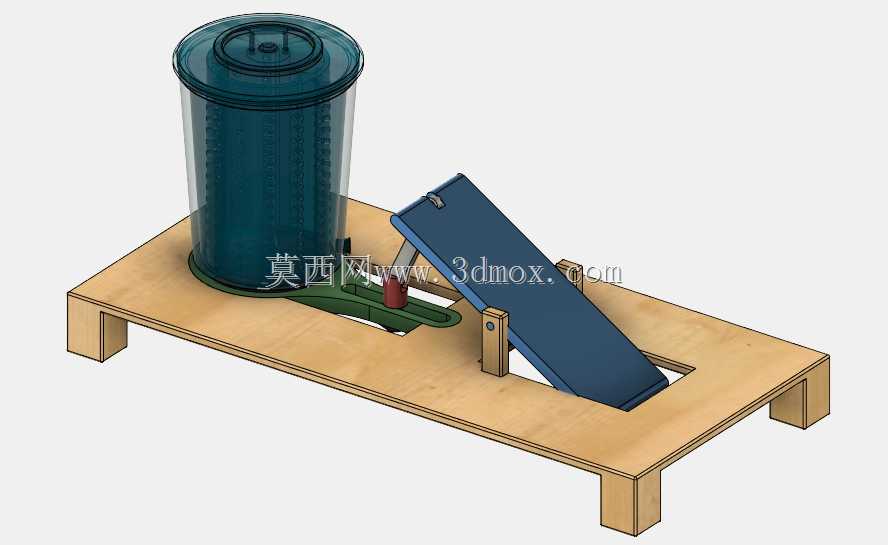

　　这套脚踏驱动的便携洗衣装置，主要面向无稳定供电的户外旅居、临时租住、露营场景以及欠电地区的日常衣物清洗需求，区别于常规电动洗衣机依赖市电的使用限制，整套装置依靠纯机械结构实现动力传递，无需外接电源即可完成衣物的洗涤搅动作业，适配单人或双人出行时的小件衣物即时清洗需求，避免外出时积攒脏衣的不便。从结构布局来看，整套装置采用分体式支撑底座设计，木质支撑框架作为承载主体，预留了脚踏机构的安装槽位与洗涤桶的固定定位区域，支撑腿采用短支脚结构，整体放置高度适配坐姿操作的人体工学尺寸，操作时使用者可坐于装置旁，脚部自然放置于踏板区域施力，无需额外调整操作姿态，长时间操作也不易产生肢体疲劳。洗涤桶采用立式圆柱透明结构设计，

　　桶身带刻度标识可直观观察内部水位与衣物搅动状态，桶盖采用旋合密封结构，防止洗涤过程中水花溅出，桶底与传动机构的输出端做密封连接，避免洗涤液渗漏至传动区域造成结构锈蚀或卡滞。传动部分采用曲柄连杆结构，将脚踏板的往复摆动转换为洗涤桶内波轮的回转运动，踏板与支撑框架之间采用铰接连接，铰接点处设置耐磨衬套降低往复运动的磨损量，连杆与踏板、曲柄的连接位置均采用销轴定位，方便后期拆解维护，传动路径上的摩擦副预留润滑脂填充空间，可在长期使用后补充润滑降低传动阻力。从安装边界来看，整套装置的底座长宽尺寸控制在常规折叠桌的承载范围内，整体重量较轻，可单人搬运转移，洗涤桶与底座之间采用可拆卸式连接，运输时可将洗涤桶单独取下，减少整体占用的收纳空间，

　　适配车载储物、背包携行的尺寸要求。功能设计上，这套装置通过脚踏频率控制洗涤波轮的转速，使用者可根据衣物的脏污程度调整踩踏节奏，针对轻薄贴身衣物可降低踩踏频率减小搅动力度，避免衣物过度拉扯变形，针对较脏的工装类衣物可加快踩踏频率提升水流冲刷强度，增强洗涤效果。踏板的复位依靠结构内置的弹性元件实现，施力踩踏后踏板可自动回到初始位置，无需使用者手动提拉复位，简化操作流程。桶身的透明设计除了观察水位，还可随时查看内部衣物的洗涤状态，判断是否需要延长洗涤时间，无需频繁开盖打断洗涤过程。支撑框架的槽型结构除了容纳踏板的运动行程，还可在踏板收起时将踏板完全嵌入槽内，减少装置闲置时的突出结构，避免搬运过程中踏板磕碰损坏，

　　同时降低收纳时的整体占用空间。整套结构未采用复杂的电控元件，所有零部件均为常见机械加工件，生产制造成本较低，后期维护仅需更换磨损的销轴、密封件等易损件，无需专业电控维修知识即可完成日常保养，适合在供应链不完善的偏远地区推广使用，也可作为应急场景下的备用洗衣设备，在断电、灾害应急等特殊场景下满足基本的衣物清洁需求。结构设计过程中充分考虑了不同使用场景的地面适配性，四个支撑脚的底面做了防滑处理，在草地、水泥地、木质地板等不同地面放置时都能保持稳定，不会在踩踏操作过程中出现滑移移位的问题，洗涤桶的容量设定适配单次清洗3-4件贴身衣物或1-2件薄款外套，满足单人单日的衣物清洗需求，避免容量过大造成操作费力、装置整体过重的问题。传动结构的传动比经过反复调校，既保证踩踏施力时的阻力在普通人的腿部施力舒适区间内，又能让波轮获得足够的转速带动水流形成有效冲刷，不会出现踩踏费力但洗涤效果差的问题，密封结构采用多道密封圈组合设计，可适配常规洗衣液、肥皂等不同洗涤用品的腐蚀环境，长期使用也不会出现渗漏问题。
