便携折叠式双筒观测望远镜结构设计

　　日常户外勘测、远距离目视观测场景中，双筒望远镜是兼顾便携性与观测倍率的常用目视光学设备，不同于单筒观测设备需要单眼贴合、长时间使用易产生视觉疲劳的问题，双筒结构通过左右镜筒的光轴平行校准，可实现双眼同步观测，大幅降低长时间观测的视觉负荷，同时依托双光路的进光量优势，在弱光环境下的观测清晰度也优于同倍率单筒设备。

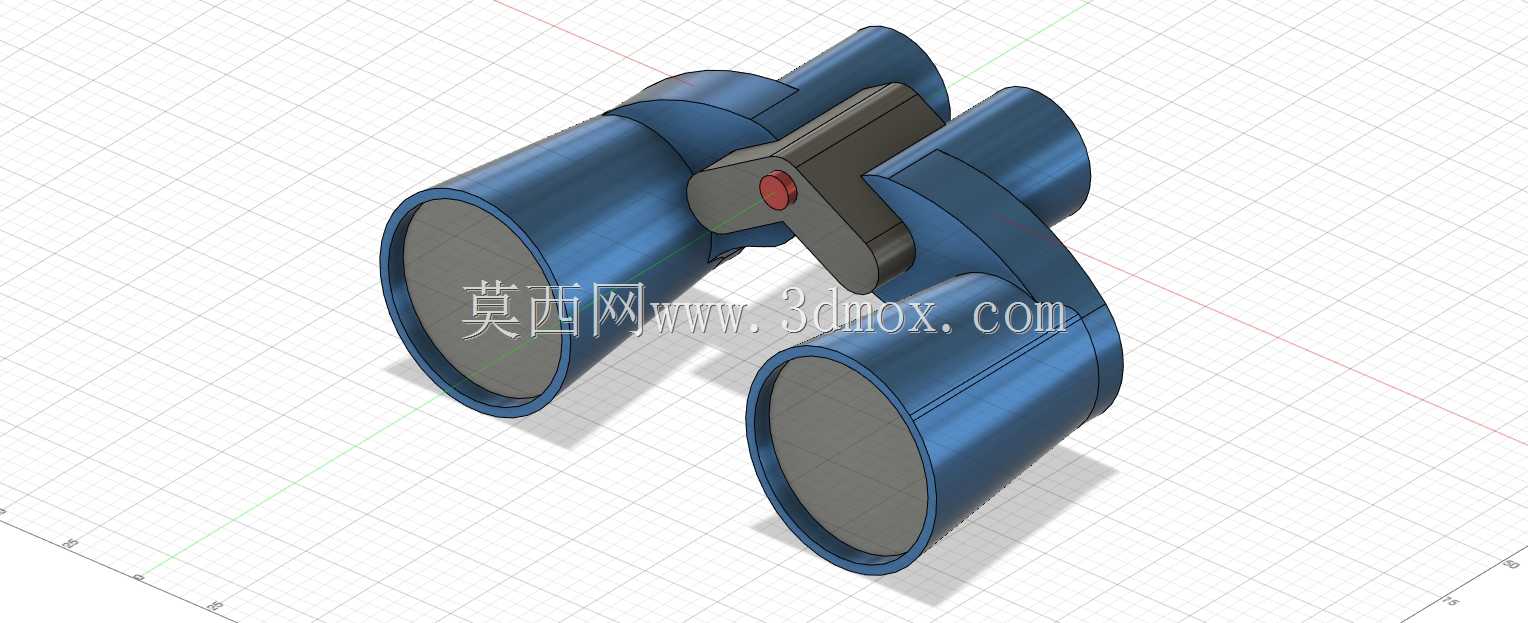

　　从结构设计逻辑来看，该款双筒望远镜采用经典的保罗式棱镜布局，左右两个独立镜筒通过中部的铰接桥接结构连接，铰接位置设置阻尼转轴与锁紧限位结构，可根据不同使用者的瞳距参数调整左右镜筒的开合角度，调整范围覆盖56mm-72mm的常规成人瞳距区间，适配绝大多数使用者的眼部间距参数，避免因光轴不匹配产生的重影、眩晕问题。镜筒主体采用等径圆筒式结构设计，物镜端设置内凹式防护台阶，可在设备意外跌落、端面碰撞时优先接触台阶结构，避免物镜镜片直接受冲击破损，目镜端预留足够的视度调节行程，可适配左右眼视力存在差异的使用者，通过单侧目镜的视度补偿环调整，实现双眼观测清晰度一致。

　　中部铰接位置的调焦结构采用同轴手轮设计，调焦手轮表面设置防滑滚纹，操作时无需大幅移动手部位置即可完成焦距微调，调焦行程覆盖10m至无穷远的观测距离，满足从近距离目标观测到远距离景物观测的全场景需求。镜筒外壳的曲面过渡完全贴合人手握持的掌心弧度，握持时镜筒外侧的圆弧面可与掌心自然贴合，减少长时间握持的局部压应力，设备整体重量控制在合理区间，配合挂带结构可实现长时间户外携带无明显负重感。

　　从安装边界与尺寸适配角度来看，该结构的镜筒外径、铰接桥的厚度参数均匹配常规望远镜配件的安装尺寸，可直接适配通用规格的物镜盖、目镜盖、颈带挂扣等外接配件，无需额外定制转接结构。镜筒内部预留的棱镜安装腔尺寸严格匹配保罗棱镜的安装公差要求，棱镜压圈的安装位置设置定位止口，可保证棱镜装配后光轴偏移量控制在行业标准允许范围内，避免装配后出现光轴歪斜的问题。镜筒的壁厚设计兼顾结构强度与轻量化需求，在物镜安装位、铰接转轴位等受力集中区域做局部加厚处理，非受力区域通过均匀减薄壁厚控制整体重量，既保证设备从1.2m高度跌落至硬质地面时结构无开裂、光轴无偏移，又不会因壁厚过大导致整体重量超标影响便携性。

　　在实际应用层面，该结构可适配户外地质勘测、野生动植物观测、赛事远距离观看、航海目视瞭望等多个场景，结构设计上充分考虑户外使用的复杂环境，镜筒拼接位置设置密封胶圈安装槽，装配后可实现基础的防泼溅、防尘能力，可应对小雨天气、多尘环境下的使用需求，不会因少量进水、进尘导致内部棱镜起雾、调焦结构卡滞。不同于大口径高倍率双筒望远镜需要配合三脚架使用的设计，该款结构的倍率与口径参数匹配手持观测的稳定需求，正常手持状态下不会因倍率过高产生画面抖动无法观测的问题，无需额外搭配支撑设备即可独立完成观测作业。

　　从结构建模的细节处理来看，所有拼接面均设置合理的装配倒角，避免锐边在装配、使用过程中划伤操作人员或使用者，调焦手轮与镜筒的配合间隙控制在0.1mm以内，既保证调焦转动顺滑无卡滞，又不会因间隙过大出现晃动、进尘的问题。左右镜筒的对称度公差严格控制，保证铰接转动过程中左右镜筒无卡滞、开合力度均匀，调整到任意瞳距位置时均可保持稳定的阻尼力，不会出现使用过程中镜筒自行滑动移位的问题。
