轻量化城市代步电动滑板车结构设计

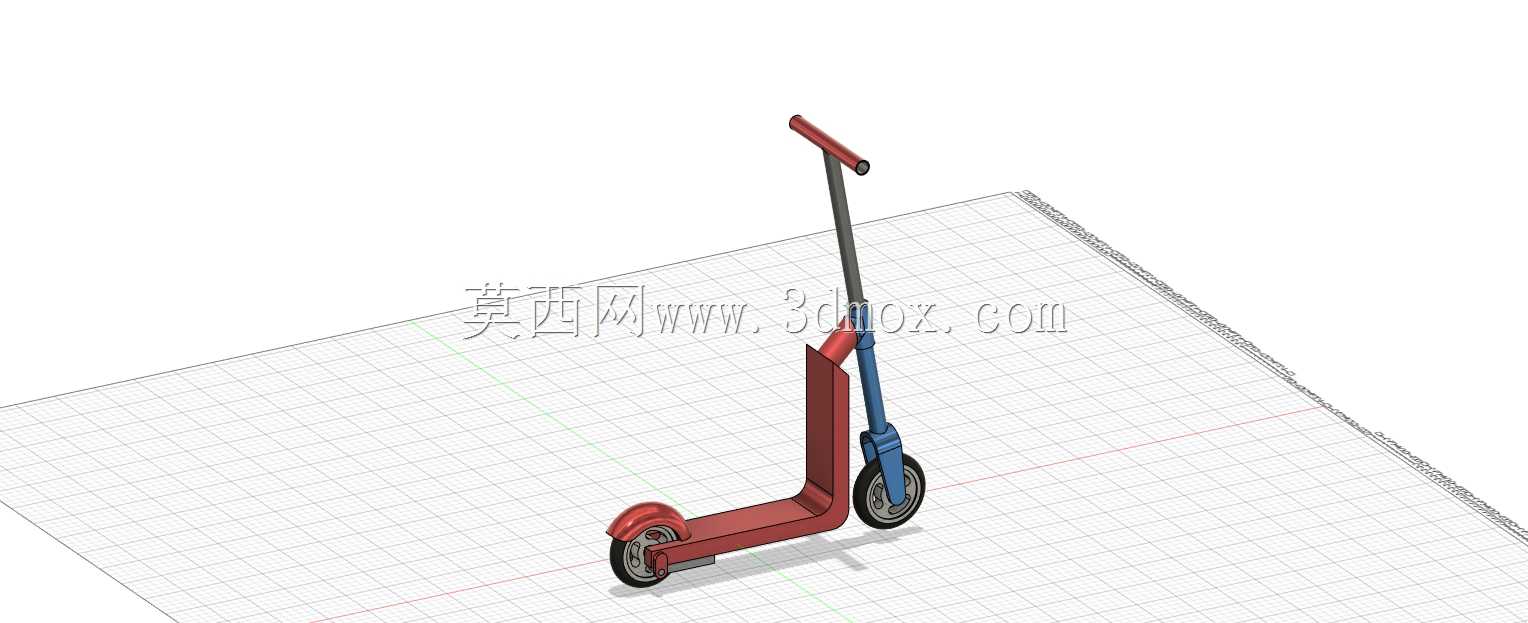

　　这款电动滑板车的三维结构设计，核心瞄准城市1-5公里短距出行场景，覆盖日常通勤接驳、园区巡检移动、商圈短途代步等高频使用需求，区别于传统人力滑板车，其结构设计围绕电动驱动的载荷分布、操控稳定性、便携性三个核心维度展开。从结构布局来看，整车采用前置转向轮+后置驱动轮的经典两轮布局，踏板主体采用一体化冲压成型的承载结构，踏板上表面预留防滑贴安装位，内部腔体用于容纳动力电池包与控制器安装位，腔体周边设计有连续的密封止口，可满足日常雨天行驶的防泼溅要求，踏板底部设置有加强筋结构，筋条走向沿载荷传递路径分布，从后轮安装座向前延伸至立管铰接位置，可在100kg额定载荷下将踏板最大形变量控制在2mm以内，

　　避免行驶过程中踏板出现明显形变影响操控手感。转向立管部分采用分段式伸缩结构，上段为带橡胶握把的操控段，内置刹车走线与调速转把的安装槽，握把位置设计有15度的后倾角度，符合人体站立操控时的手臂自然姿态，降低长时间握持的疲劳感；中段为伸缩调节段，通过快拆锁扣实现高度调节，调节行程覆盖150cm-190cm身高用户的操控需求，锁扣位置采用偏心凸轮锁紧结构，锁紧后配合立管内壁的尼龙衬套，可消除伸缩段的配合间隙，避免转向时出现旷量；下段为立管固定段，与前叉结构采用一体化焊接设计，前叉腿的倾斜角度设置为72度，兼顾转向灵活性与高速行驶的稳定性，前轮安装位置设计有轮毂电机的安装法兰，可适配不同功率规格的轮毂驱动单元，轮轴位置预留有碟刹安装座，

　　可根据配置需求选择机械碟刹或电子刹车方案。前后轮组均采用小直径高弹性实心胎配置，轮径选择兼顾通过性与折叠后的收纳尺寸，轮组两侧设计有装饰盖安装位，可遮挡轮轴固定螺母提升外观完整性，后轮上方集成有挡泥板结构，挡泥板尾部预留尾灯安装位，同时集成后脚刹的踩踏接触位，当用户踩下挡泥板尾部时，可通过摩擦结构实现后轮的机械制动，作为电子刹车失效后的冗余制动方案。折叠机构设置在立管与踏板前端的铰接位置，采用扳扣式锁紧结构，折叠后立管可贴合踏板上表面，折叠后的整体尺寸可满足放入汽车后备箱、带入地铁车厢、放置在办公室工位下方的收纳要求，铰接位置的转轴采用不锈钢材质，配合自润滑轴承，可承受反复折叠带来的磨损，锁紧机构设计有防脱保险扣，

　　避免行驶过程中折叠机构意外解锁引发安全事故。整车的电气走线全部采用内藏式设计，从调速转把、刹车把引出的线路沿立管内部向下延伸，穿过铰接位置的过线胶圈进入踏板内部腔体，连接控制器与电池包，外部无裸露线路，既避免行驶过程中线路被剐蹭损坏，也提升了整车的外观整洁度。从安装边界来看，整车展开后的总长度控制在110cm以内，踏板距离地面的高度为12cm，可轻松通过城市道路常见的5cm以下路沿，转向握把的最大宽度为45cm，可在人流密集的人行道上灵活穿行，折叠后的整体厚度不超过25cm，可轻松塞入常规尺寸的电梯间隙与家用储物柜。在结构强度校核层面，整车的关键受力位置包括立管铰接处、后轮安装座、踏板中部承载区，均通过有限元分析进行了应力优化，在额定载荷下的最大应力值低于所选铝合金材料屈服强度的60%，可满足日常使用的疲劳寿命要求，同时整车的非承载外观件均采用卡扣式安装结构，无需额外螺丝固定，可降低生产装配的复杂度，也便于后期的维护更换。
