套筒开口销组合式轴类连接接头结构

　　这类套筒搭配开口销的接头总成，在中小扭矩的轴系传动场景里应用十分普遍，常见于轻工输送线、小型农机传动组、普通机床辅助进给机构这类对传动精度要求不算极端严苛，但要求装拆便捷、成本可控的传动环节。和键连接、过盈配合连接的轴接头比，这种结构的核心优势在于现场装拆不需要专用拉马或者加热设备，只需要拔出开口销就能完成两端轴的分离，日常维护更换易损件的效率能提升不少，尤其适合需要频繁调整轴段长度、或者定期拆解维护的传动工位。

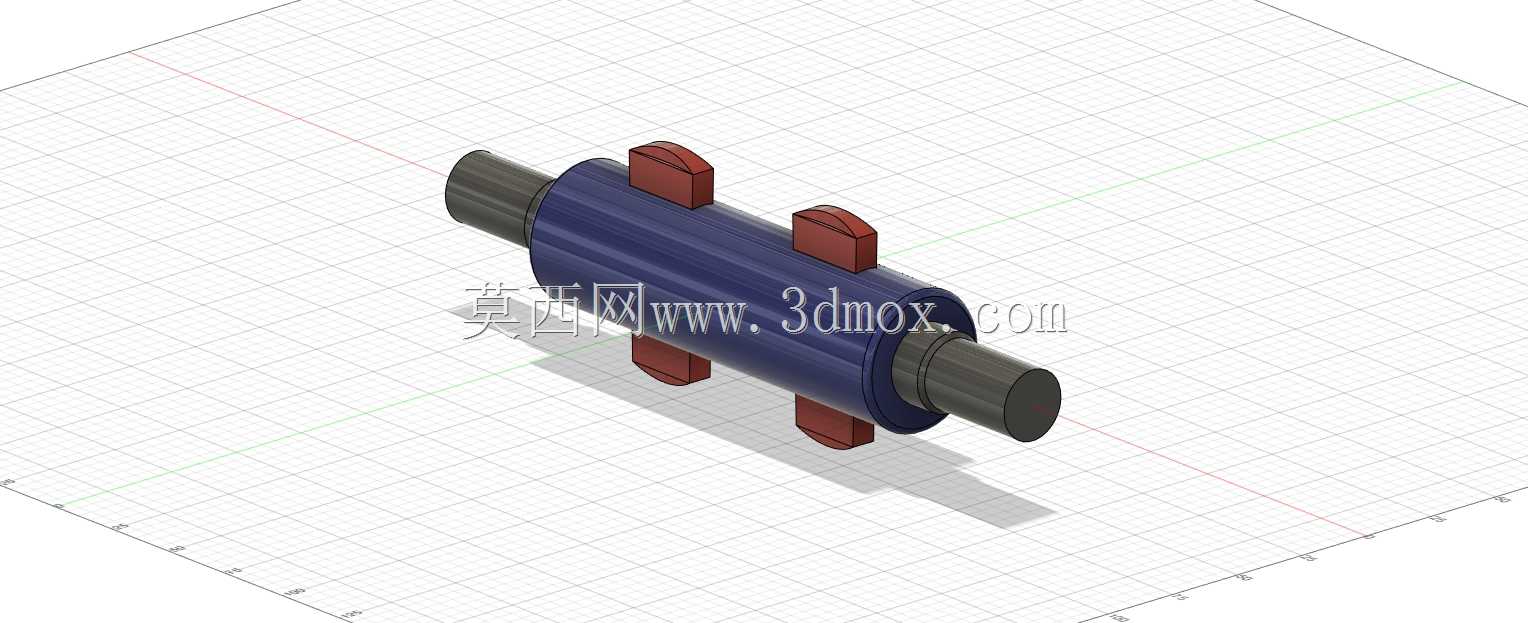

　　从功能特性上看，这个结构靠中间的圆柱形套筒承接两端插入的轴头，套筒侧壁和对应轴头的位置开有贯通的销孔，穿入开口销之后就能同时限制套筒和轴之间的周向转动与轴向窜动，开口销的尾部掰开之后可以防止运转过程中销子受振动脱出，相比普通圆柱销的防松表现更可靠，在有小幅振动的传动工况下不容易出现销子脱落导致的传动失效。要注意的是这种结构的扭矩传递上限受开口销的剪切强度、套筒销孔的挤压强度限制，不适合大扭矩重载传动场景，选型时需要核算对应轴径下销件的抗剪承载力，匹配实际传动负载。

　　设计这类接头的时候，首先要确定两端连接轴的直径公差，套筒的内孔要和轴头采用间隙配合，间隙量控制在0.02到0.05毫米之间，既保证装配时轴头能顺利插入套筒，又不会因为间隙过大导致运转时出现晃振。销孔的位置要避开轴肩的应力集中区域，距离套筒端面的距离至少要大于1.5倍的销孔直径，防止套筒端部受销孔挤压出现开裂。套筒的外径设计通常取连接轴直径的1.8到2.2倍，保证套筒自身有足够的抗扭刚度，不会在传递额定扭矩时出现筒身扭转变形。开口销的选型要匹配销孔直径，销子穿入之后尾部掰开的角度要大于60度，两个尾翼分别贴靠在套筒的外圆面上，避免运转时尾翼剐蹭周边的设备护罩或者相邻部件。

　　安装边界方面，这种接头需要预留足够的轴向装拆空间，至少要留出等于套筒长度二分之一的轴向操作距离，方便拆装时把套筒推移到其中一侧轴上，留出轴头分离的空间。径向方向要预留出开口销插拔的操作空间，至少要留出大于开口销长度30毫米的径向操作间隙，方便使用尖嘴钳完成销子的插拔和尾翼掰开操作。如果是在有粉尘、水汽的工况下使用，可以在套筒两端加装简易的毛毡密封圈，避免杂质进入套筒内孔磨损轴头配合面，延长接头的使用寿命。实际装配时要注意两端轴插入套筒的深度保持一致，让两个销孔的位置完全对正，避免出现轴头单边受力的情况，导致运转时出现附加弯矩，加剧轴和轴承的磨损。另外开口销属于易损件，每次拆解维护之后建议更换新的开口销，不要重复使用已经掰开变形的旧销，防止旧销金属疲劳断裂导致传动失效。
