十字轴式万向联轴器传动结构

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375182
  • 十字轴式万向联轴器传动结构

  在各类需要补偿两轴轴线偏移的传动系统中,十字轴式万向联轴器是应用极为广泛的基础传动部件,尤其适用于主动轴与从动轴存在一定角向偏移的工况,常见于机床进给传动、汽车转向传动、轻工机械输送线、农业机械动力传输等场景,能够在两轴不处于同一直线、存在夹角的状态下稳定实现旋转运动与转矩的连续传递,避免刚性轴连接因安装对中误差、工作过程中机架形变带来的轴系附加应力,有效延长轴系与配套轴承的使用寿命。

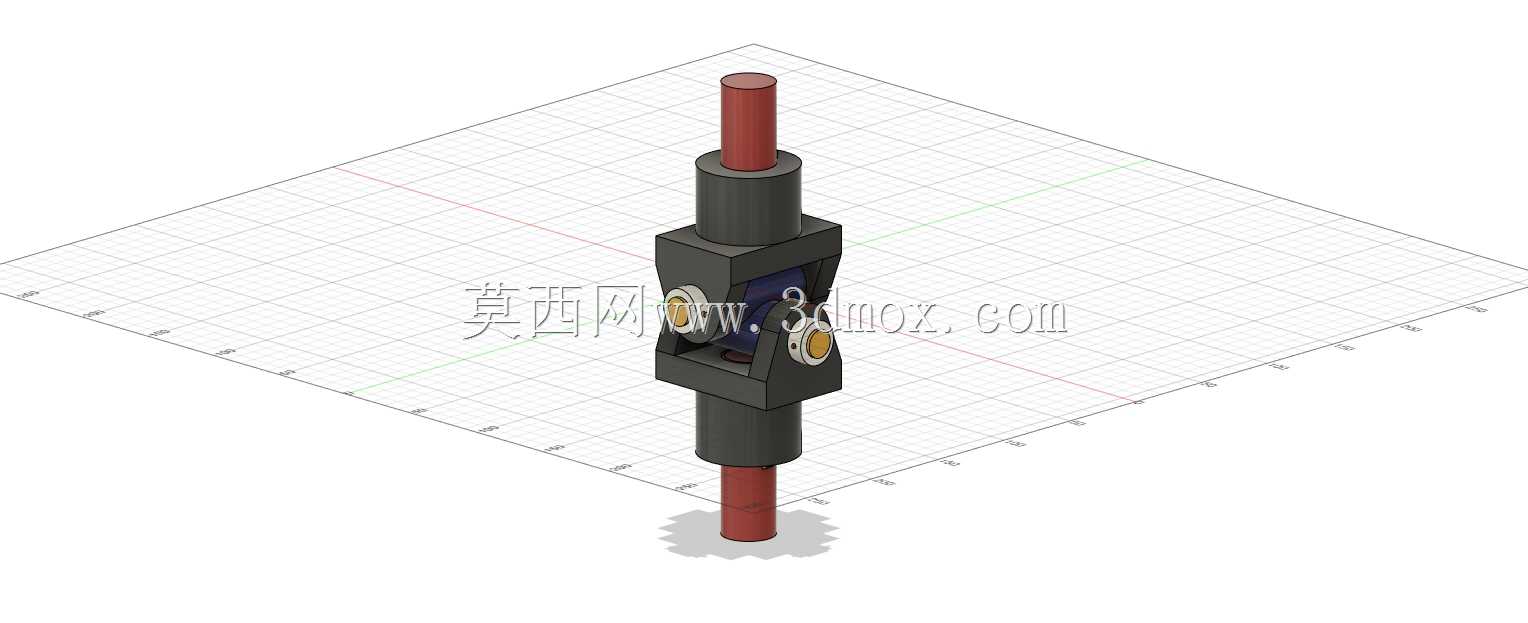

  该结构采用双铰接十字轴的核心设计思路,两端分别设置与轴配合的筒状连接座,每个连接座通过十字轴与中间的铰接架形成转动副,两组铰接副的回转轴线呈90°垂直布置,这种结构可以在单组万向节存在角向偏移时,通过两组铰接副的配合补偿更大范围的角度偏差,相比单节万向节传动更平稳,能够有效降低单节万向节传动时从动轴转速周期性波动的问题,在常规工况下允许的两轴夹角最大可达到15°到25°,满足多数非同轴传动的布局需求。

  从结构细节来看,两端的轴连接部位采用通孔设计,可与对应直径的传动杆直接配合,通过侧面的紧定螺钉或者键槽实现周向固定,保证转矩传递过程中不会出现相对打滑;十字轴与连接座、中间架的配合部位设置有衬套结构,能够降低铰接转动过程中的摩擦阻力,同时预留润滑脂填充空间,减少长期运转的磨损量,提升部件的维护周期。中间的铰接架采用对称式箱体结构,将十字轴的铰接部位半包裹在内部,既可以阻挡外界粉尘、碎屑进入铰接摩擦面,也能提升整体结构的抗扭刚度,避免大转矩传递时结构出现形变导致卡滞。

  从安装边界来看,该联轴器整体为对称回转结构,径向最大轮廓尺寸为中间铰接架的外圆直径,安装时需要预留的径向空间需大于该最大直径,避免运转过程中与周边机架、护罩发生干涉;轴向总长度为两端轴杆插入连接座后的整体尺寸,选型时需要根据两轴端的预留间距调整轴杆插入深度,保证轴向不会出现顶死或者配合长度不足的问题。在实际装配过程中,需要注意两组十字轴的相位对齐,若相位存在偏差会导致传动过程中出现附加的动载荷,引发传动振动与噪声。

  在实际使用场景中,这类万向联轴器不具备轴向补偿能力,若传动系统同时存在轴向窜动的工况,需要配合花键轴或者其他可轴向滑移的结构配套使用;对于转速较高的传动场景,还需要在装配完成后对整体做动平衡校正,避免高转速下因质量偏心带来的振动问题。相比其他类型的联轴器,该结构的角向补偿能力更强,结构简单可靠,维护成本低,能够在多粉尘、有一定冲击载荷的工况下稳定工作,不需要复杂的密封或者防护结构即可长期运转,是中小转矩非同轴传动场景的首选传动连接部件。在三维建模过程中,需要重点保证十字轴四个轴颈的同轴度、两组铰接轴线的垂直度公差,这些形位公差直接影响联轴器转动的灵活性与传动平稳性,若公差设置过大,会出现转动卡滞、传动间隙过大的问题;若公差设置过小,则会提升加工与装配的难度,增加不必要的生产成本。连接座与轴配合的内孔需要根据配套轴的公差带设置合理的配合间隙,既保证装配便捷性,也避免配合间隙过大带来的传动冲击。
