法兰安装式同轴输入输出减速箱体结构

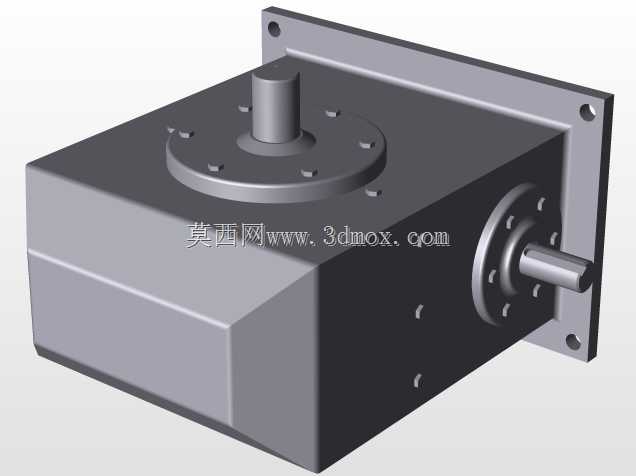

　　这款减速装置的结构设计，首先围绕法兰安装场景做了适配，输入端采用伸出轴结构，可直接通过联轴器对接伺服电机、步进电机或者异步电机的输出轴，输出端采用法兰式凸台结构，能够直接对接负载端的安装法兰，省去额外的转接支座，在自动化生产线的输送辊道驱动、包装机械的辊筒传动、小型专机的工位回转驱动场景中，这种安装形式能大幅压缩设备的轴向安装空间，不需要额外预留联轴器的避让位置。从结构布局来看，箱体采用分体式拼接设计，上下箱体通过止口定位，结合面做了精密铣削处理，能够保证齿轮啮合的中心距精度，避免运行过程中出现偏载导致的齿面磨损。输入端的轴承位采用阶梯孔设计，外侧设置油封安装槽，能够防止箱体内的润滑脂泄漏，同时阻挡外部的粉尘、切削液进入箱体内部，

　　适配车间多粉尘、有切削液飞溅的加工场景。输出端的法兰盘上均匀分布了6个安装螺纹孔，孔位的位置度公差控制在0.02mm以内，能够保证与负载对接时的同轴度要求，避免输出轴承受额外的径向力，延长轴承和齿轮的使用寿命。箱体侧面的安装法兰为方形结构，四个角设置了沉头安装孔，可以直接通过螺栓固定在设备的墙板或者安装支座上，安装面的平面度公差做了严格控制，安装后不会出现箱体倾斜的问题，保证输入输出轴的同轴度符合设计要求。在传动结构的设计上，内部采用定轴齿轮传动结构，输入轴的小齿轮与中间轴的大齿轮啮合实现一级减速，中间轴的小齿轮再与输出轴的大齿轮啮合实现二级减速，整体传动比覆盖常用的10到60区间，能够匹配常规的电机转速，

　　将输出转速降低到负载需要的区间，同时提升输出扭矩，满足低速大扭矩的传动需求。齿轮的参数设计上，采用渐开线圆柱直齿结构，齿面做了硬化处理，能够承受持续的交变载荷，适合长时间连续运行的工况。箱体内部设置了储油腔，润滑脂可以存储在腔体内，在齿轮转动过程中自动带到啮合面，实现飞溅润滑，不需要额外设置润滑管路，日常维护只需要定期补充润滑脂即可，降低了设备的维护成本。从安装边界来看，这款减速装置的方形安装法兰边长为适配常规100系列伺服电机的安装尺寸，输入轴直径与常规伺服电机输出轴直径匹配，输出法兰的止口尺寸符合通用的传动部件安装标准，能够直接替换市面上同规格的标准减速装置，不需要对现有设备的安装结构做改动，在设备改造、

　　老旧设备备件替换场景中具备很好的适配性。在结构细节处理上，箱体的边角做了倒角处理，避免安装过程中出现锐边划伤的问题，输入输出轴的轴端都设置了中心孔，方便加工过程中的定位装夹，也便于后续维护时的轴件拆卸。箱体上还设置了透气塞安装位，运行过程中箱体内的空气受热膨胀可以通过透气塞排出，避免箱体内压力过高导致油封漏油。这款减速装置的结构设计没有冗余的部件，整体结构紧凑，重量控制合理，在满足传动强度要求的前提下，尽可能压缩了整体体积，适合安装空间受限的小型自动化设备使用，比如桌面型专机、小型输送设备、包装工位的驱动单元等场景，既能够提供足够的输出扭矩，又不会占用过多的设备内部空间，给设备内部的走线、其他部件的安装预留足够的位置。
