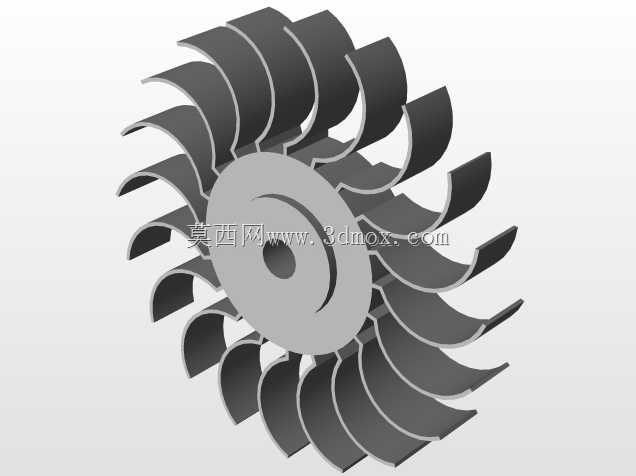

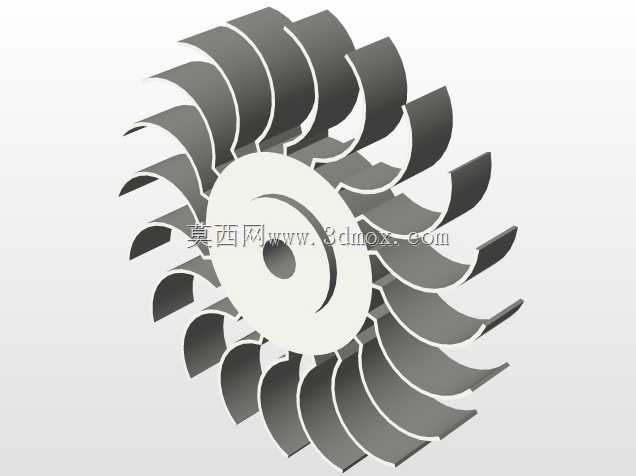

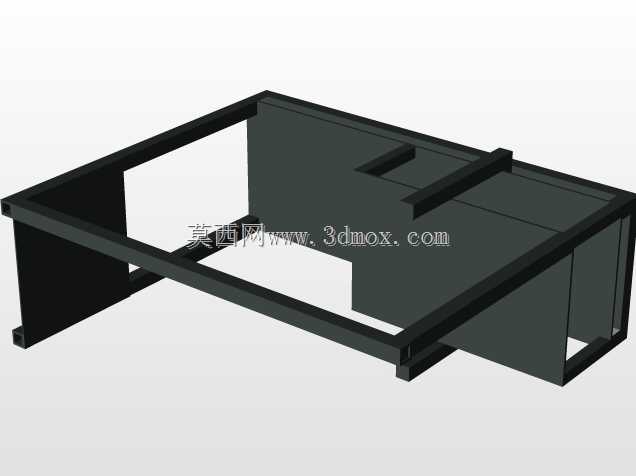

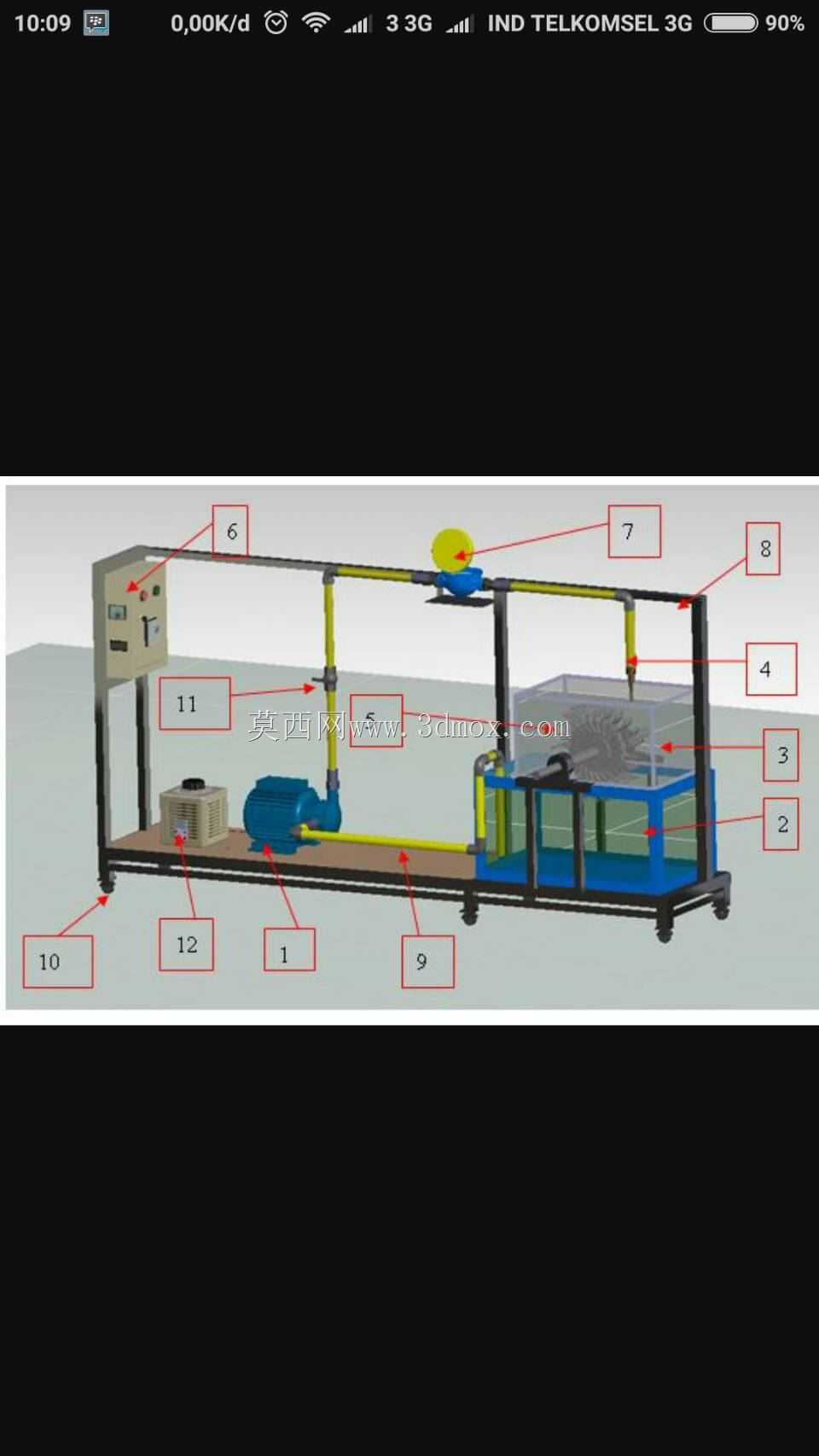

带普莱顿结构的涡轮传动部件

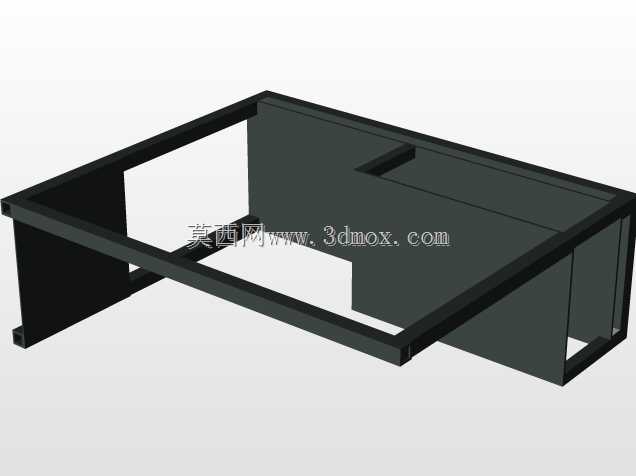

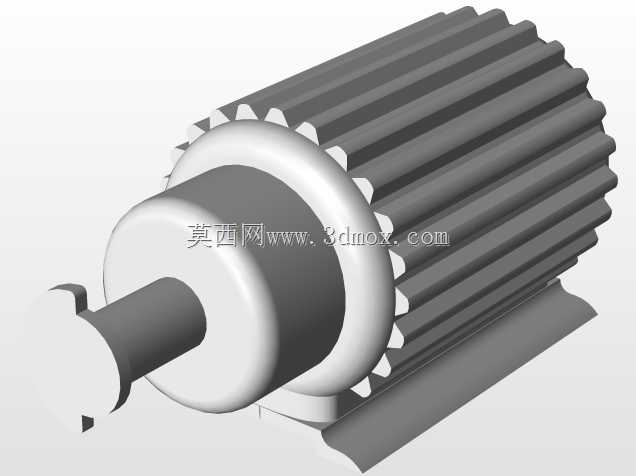

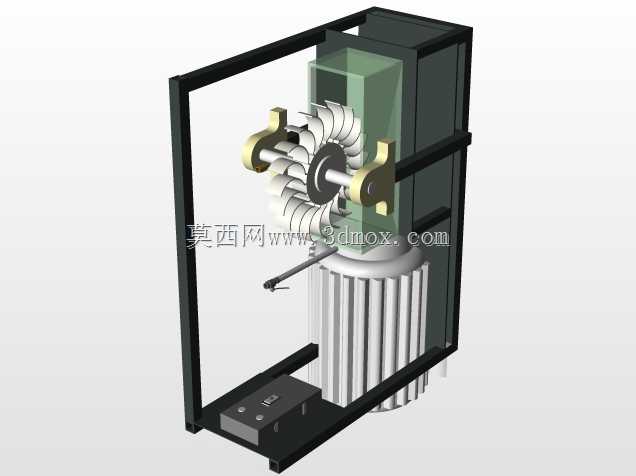

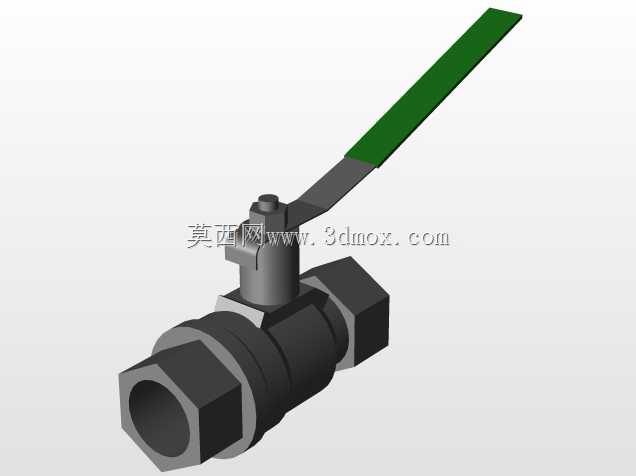

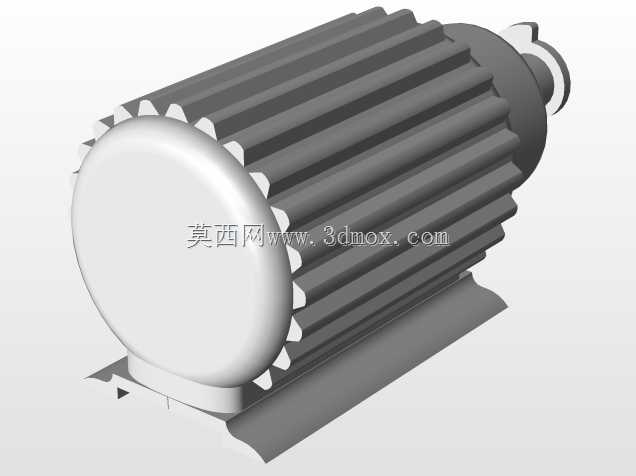

　　在流体动力传输、小型动力转换类设备的传动端，这类带普莱顿结构的涡轮部件常作为核心动力交互元件存在，区别于常规直齿涡轮的啮合特性，该结构的外缘做了多段内凹的弧面切边处理，并非传统整圆外轮廓，这种轮廓设计最初是为了适配特定腔体内的间歇式啮合需求，在小空间传动场景下能减少啮合过程中的刚性冲击，让动力传递过程更平顺。从实际应用场景来看，这类部件多用于小型流体驱动设备、精密传动的间歇进给机构中，比如小型计量泵的动力端、实验室小型搅拌装置的传动端，或是部分需要低转速大扭矩输出的便携动力设备里，它不需要搭配复杂的减速箱体，依靠自身轮廓与配套蜗杆的配合就能实现特定传动比的动力输出，同时因为外缘的切边结构，在装配时能给周边的密封件、定位销留出足够的安装空间，不会出现整圆涡轮装配时与腔体内壁干涉的问题。

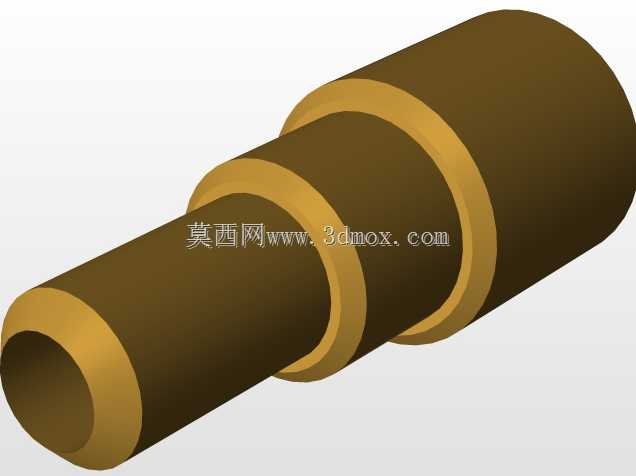

　　从功能特性上看，该涡轮的主体盘面为平整圆形结构，中心预留的轴孔可根据配套轴径做公差适配，常规工况下多采用H7/k6的过渡配合，保证传动过程中轴与涡轮无相对窜动；外缘的弧面切边并非随意切削，每一段凹弧的曲率都与配套蜗杆的齿形运动轨迹匹配，啮合过程中接触面积比常规直齿涡轮更大，单位面积承受的压强更低，能有效延长部件的使用寿命，同时这种轮廓在运转过程中能带动腔体内的润滑油形成更均匀的油膜，减少齿面的干摩擦风险。设计这类部件时，首先要确定的是传动比需求，根据输入转速与输出扭矩的要求计算涡轮的节圆直径，再结合安装腔体的内部空间确定外缘切边的深度与弧段数量，切边深度不能超过齿根圆的位置，否则会破坏齿部的结构强度，弧段的数量则要和蜗杆的头数匹配，保证运转过程中至少有两个齿处于啮合状态，避免出现传动卡顿的问题。

　　外形尺寸方面，这类涡轮的整体厚度通常根据传递扭矩的大小设定，小扭矩场景下厚度多为节圆直径的五分之一到四分之一，大扭矩场景下可适当增加厚度，但要控制整体重量，避免转动惯量过大影响启停响应；安装边界上，涡轮的端面与腔体内壁的间隙要控制在0.5mm到1mm之间，既不能间隙过大导致传动过程中出现窜动，也不能间隙过小导致热胀冷缩时出现卡滞，外缘切边的最外点到腔体内壁的间隙可适当缩小到0.3mm左右，因为切边位置是运转过程中的非接触区域，缩小间隙能提升整体结构的紧凑性。实际建模过程中，要先绘制涡轮的基圆、节圆、齿顶圆与齿根圆，完成基础齿形的绘制后，再根据啮合轨迹绘制外缘的切边弧面，每一段弧面都要做倒圆角处理，避免应力集中在切边的棱角位置，倒圆角的半径通常取2mm到3mm，根据整体尺寸等比例调整；中心轴孔的位置要做同轴度校验，同轴度公差要控制在0.02mm以内，否则运转过程中会出现偏心振动，不仅会产生噪音，还会加速齿面的磨损。另外，这类涡轮的盘面平整区域可根据需求加工减重孔，减重孔的位置要均匀分布在节圆以内的区域，不能破坏齿部的结构强度，减重孔的数量通常为3个或6个，呈圆周均布，保证转动过程中的动平衡，动平衡精度要达到G6.3级以上，满足中低速传动的运转需求。在装配环节，涡轮与蜗杆的中心距公差要控制在±0.05mm以内，啮合侧隙要根据工况温度调整，常温工况下侧隙取0.1mm到0.2mm，高温工况下可适当放大侧隙，避免热膨胀导致齿面咬死。
