可调节式轴承支撑支架组件结构设计

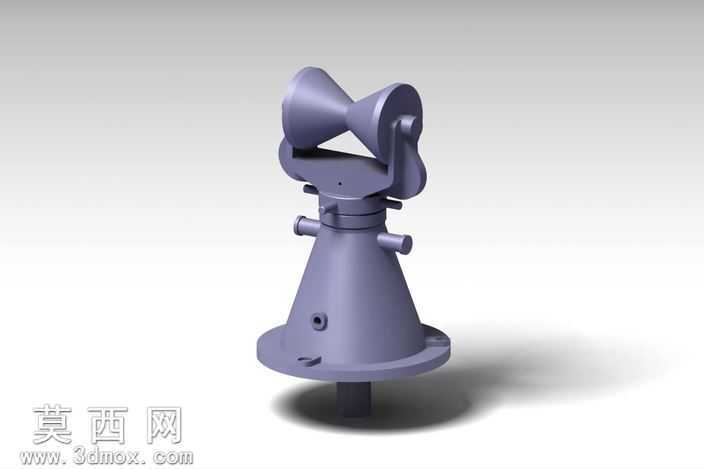

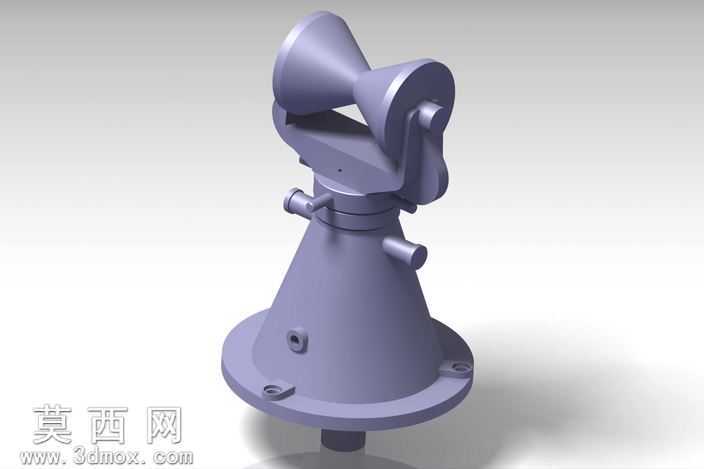

本支架组件采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循机械结构的装配逻辑与运动合理性，从底部法兰底座开始逐层向上构建各功能部件：底部采用带安装孔的圆盘式法兰底座，底座中心设置向下延伸的定位轴段，用于实现组件在安装基面的快速定位与固定，底座侧面预留锁紧螺纹孔，可配合紧固件完成安装后的位置锁止，避免使用过程中出现偏移晃动。底座向上延伸为锥台形支撑主体，锥台结构既保证了整体支撑刚度，又能合理分散上部承载的载荷，锥台侧壁对称设置两个横向调节旋钮，旋钮与内部的回转调节机构相连，可实现上部承载部件的水平角度微调，满足不同安装工况下的角度对位需求。锥台上部通过铰接回转结构连接顶部的V形承载座，V形座采用对称双喇叭口结构设计，可适配不同直径的轴类零件承载需求，铰接位置设置销轴与锁紧结构，既可以实现V形座的俯仰角度调节，调节到位后又能通过侧边的锁紧压块完成角度固定，保证承载状态下的结构稳定性。建模过程中对所有配合面进行了公差预留设计，回转铰接位置设置合理的配合间隙，保证调节动作顺畅无卡滞，固定连接位置采用贴合面设计，保证装配后的连接刚度。材质渲染阶段，整体部件采用哑光金属漆材质模拟铸钢件的表面质感，对调节旋钮、铰接销轴等活动部件做了轻微的质感区分，突出不同部件的功能属性，渲染时采用柔和的侧上方打光，清晰呈现各部件的轮廓结构与装配关系，阴影效果自然柔和，完整展现组件的整体形态与结构层次。设计过程中充分考虑了支架的承载稳定性与调节灵活性，各部件的结构尺寸经过比例校核，既保证足够的结构强度避免受力变形，又控制整体体积与重量，兼顾实用性与结构紧凑性，顶部V形座的开口角度经过优化，可稳定支撑轴类零件同时避免零件出现轴向窜动，整体结构无冗余设计，每个部件都承担对应的功能，装配逻辑清晰，符合机械支撑类部件的设计规范。
