在流体输送管路、动力设备壳体连接、工业通风系统的现场安装场景里,这类带集成安装支座的筒式轮缘构件,是解决两段不同口径壳体对接、同时兼顾安装固定需求的常用结构件。很多现场安装的工程师都遇到过类似问题:两段对接的筒状构件如果仅靠法兰端面螺栓锁紧,没有额外的支撑固定点位,设备运行过程中产生的振动会持续作用在法兰连接螺栓上,时间久了容易出现螺栓疲劳松动、密封面错位泄漏的问题,尤其是在有介质压力波动、设备启停冲击的工况下,这类故障的发生概率会明显升高。这款构件的设计思路,就是把对接轮缘、法兰密封面、安装支撑支座三个功能集成在同一个铸件结构上,减少了现场拼接装配的零件数量,也消除了多零件拼接带来的累积装配误差。从结构外形来看,

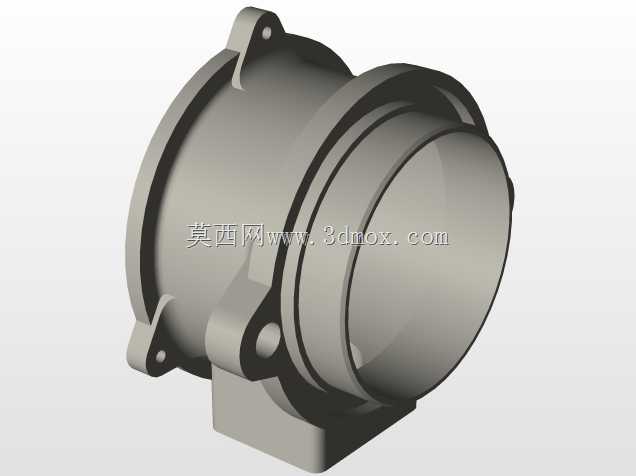

主体为变径筒状结构,大端设置带密封槽的法兰对接面,小端为适配对接管路的直筒段,筒身外侧均匀分布三个带安装孔的支耳,底部设置一个块状安装基座,所有安装点位的孔位同轴度、端面平面度都在建模阶段做了公差匹配,避免后续加工安装时出现错位。实际选型使用时,需要先核对对接端的法兰止口尺寸,确保和对接构件的止口间隙控制在0.1mm以内,密封面的粗糙度要满足密封件的压缩要求,侧面三个支耳的安装孔主要用于周向防转和辅助拉紧,底部的块状基座是主要的承重支撑点,安装时需要先把基座固定在安装支架上,调整好筒身的水平度或者同轴度之后,再锁紧法兰对接螺栓和侧面支耳的紧固件,这样的安装顺序能最大程度减少结构内应力,避免设备运行时应力集中导致的构件开裂。
在三维建模过程中,这类构件需要重点处理几个关键位置的特征:首先是法兰端面和筒身的过渡圆角,不能做成直角连接,直角位置在铸造时容易出现应力集中、浇铸不满的缺陷,运行时也容易在压力冲击下出现裂纹,通常会根据筒身壁厚设置R3到R8的过渡圆角;其次是安装支耳和筒身的连接位置,要做加厚的加强筋过渡,因为支耳承受拉紧力的时候,连接位置是应力集中点,如果壁厚和筒身一致,受力时很容易出现支耳断裂的问题;另外底部安装基座的底面要设置成完整的平面,并且和筒身轴线保持规定的位置公差,确保安装后筒身的对接角度符合设计要求。这类构件常用在中低压的流体管路系统、小型动力设备的壳体端盖连接、除尘通风管道的对接位置,相比单独采购法兰、焊接筒身、
额外焊接安装支架的加工方式,集成式的结构能减少现场焊接的工作量,也避免了焊接变形带来的尺寸偏差,尤其是在批量配套的设备生产线上,统一的预制结构能大幅提升装配效率,降低现场安装的人工成本。建模时还要注意安装孔的位置避让,侧面支耳的安装孔不能和法兰端的螺栓孔出现位置重叠,否则安装时会出现工具无法操作的问题,底部基座的安装孔间距要匹配常用的型钢支架尺寸,不需要额外做转接板就能直接固定,这些细节都是实际工程应用中反复验证过的设计要点,很多新手建模时容易忽略安装操作空间的问题,只考虑结构尺寸不考虑实际装配的工具操作空间,导致加工完成后无法顺利安装。另外,筒身内部的流道要做顺滑过渡,变径位置不能出现台阶,否则介质流经时会产生紊流,增加管路的阻力损失,在含粉尘的通风管路里,台阶位置还容易堆积粉尘,时间久了会造成管路堵塞,所以建模时内部变径位置要做顺滑的锥面过渡,减少介质流动的阻力。
