立式带搅拌结构通用储油罐体设计

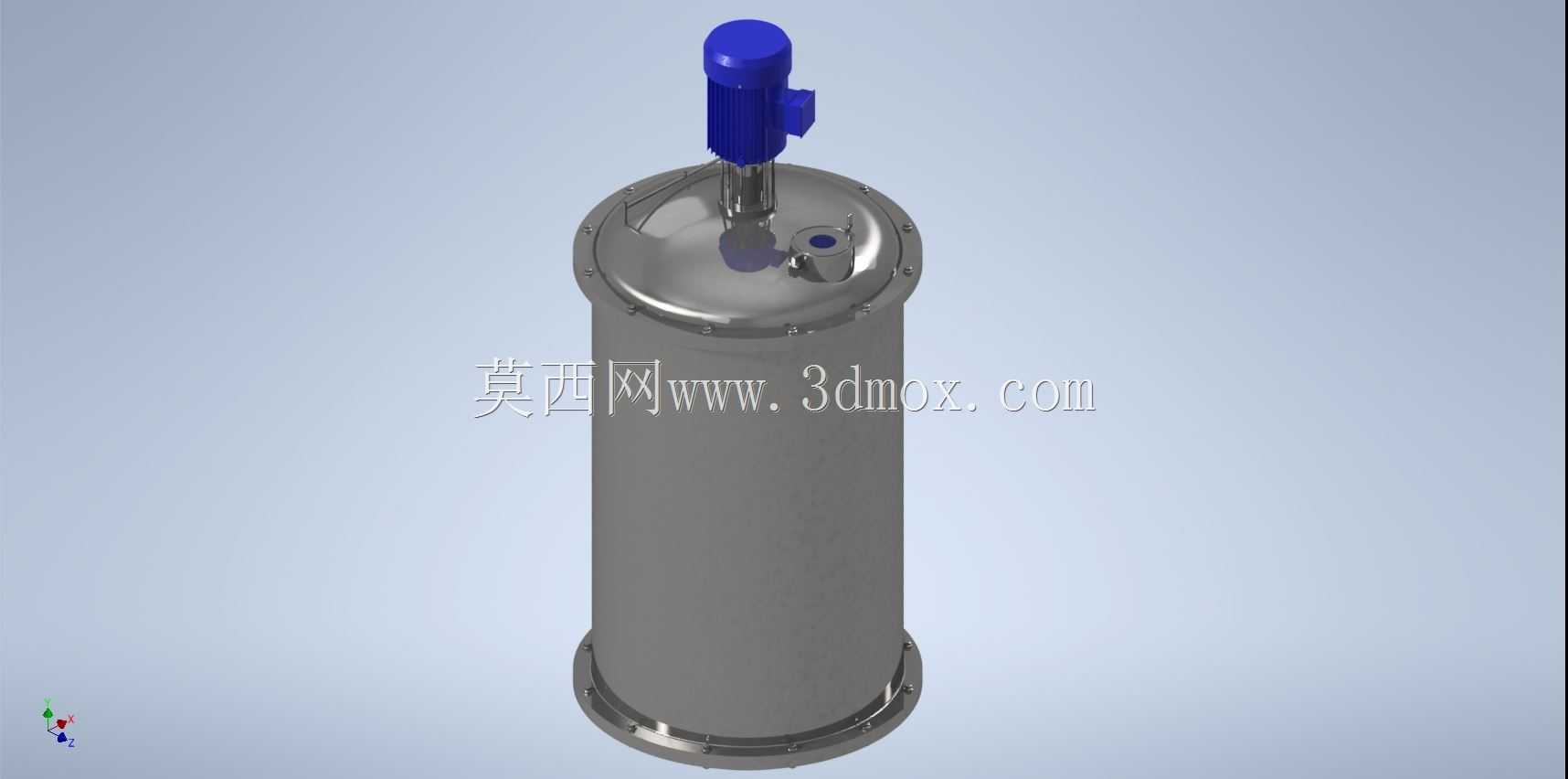

　　在中小型液压站、润滑油循环系统、小型化工配液工段的现场布局中，这类带顶置搅拌结构的立式储油罐体往往承担着核心的介质存储与均质维持作用，区别于普通无搅拌的静态储油容器，该结构的设计初衷就是解决长期静置存储下，油液内杂质沉降分层、添加剂析出团聚的问题，尤其适用于含有固体润滑组分、或者需要维持温度与组分均匀性的工艺用油存储场景。从结构布局来看，罐体采用立式圆柱直筒形态，上下端采用标准法兰封头结构，底部设置带安装孔的环形支撑裙边，这种设计的核心考量是在有限的车间占地空间内最大化存储容积，圆柱筒体的受力均匀性更好，在承受内部静液压力与轻微搅拌扰动压力时，筒壁应力分布更平缓，不需要额外增加过多的加强筋结构就能满足常规常压存储的强度要求。

　　顶部的搅拌组件采用直联式安装结构，搅拌轴从罐体顶部的密封座垂直伸入筒体内部，驱动单元直接固定在顶部的安装法兰上，省去了中间传动的皮带或者联轴器结构，既压缩了整体安装高度，也减少了传动环节的故障点，日常维护时只需要拆解顶部法兰的连接螺栓就能整体提出搅拌组件，不需要排空罐内全部介质就能完成密封件更换、桨叶检修的操作，这点在连续生产的工段里实用性很强。设计过程中，筒体的直径与高度比例控制在1:3左右，这个比例是结合搅拌流场的覆盖范围确定的，顶置搅拌的桨叶在该比例下，运转时形成的轴向循环流能覆盖从罐底到液面下200mm的全部区域，不会在罐底角落形成介质滞留的死区，避免杂质长期堆积在罐底难以通过排污口排出。顶部除了搅拌安装位，

　　还预留了液位检测接口、介质加注口、呼吸阀安装位，这些接口的位置都避开了搅拌轴的旋转半径，同时加注口设置在靠近罐壁的位置，加注时介质沿筒壁流下，不会直接冲击搅拌轴造成密封件的过早冲蚀。罐体底部的支撑裙边均匀分布了8个安装螺栓孔，安装时只需要在预制的混凝土基础或者设备安装平台上对应打膨胀螺栓就能完成固定，不需要额外焊接支撑支架，安装边界的尺寸控制上，罐体整体的最大外径就是筒体法兰的外径，周边预留300mm的操作空间就能满足日常阀门操作、检修的需求，不会占用过多的设备布置空间。从功能特性来看，这类带搅拌的储油罐不需要外接额外的循环泵就能维持罐内油液的组分均匀，在液压系统的回油进入罐体后，搅拌的低速扰动可以让回油带入的微小气泡更快上浮逸出，

　　减少气泡进入下游液压泵造成的气蚀风险，同时持续的低速搅拌也能避免油液内的抗磨、抗氧化添加剂在长期静置时沉积在罐底，保证输出的油液性能稳定。在建模过程中，所有法兰连接面都预留了标准的密封槽尺寸，筒壁的厚度按照常压容器的计算标准取值，既不会因为壁厚过薄造成焊接变形，也不会因为壁厚过大增加不必要的材料成本，搅拌轴的长度设计考虑了运行时的挠度变形，在轴的中部没有设置额外的底轴承，避免底轴承长期浸泡在油液内出现磨损杂质混入油液的问题，通过控制轴的长径比来保证运转时的摆动量在密封件允许的范围内。现场应用时，这类罐体可以直接配套在中小型液压设备的主机旁，作为系统的公用储油单元，也可以单独作为润滑油调配、废油预处理的暂存罐体使用，接口的通用化设计可以直接匹配市面上常用的液位计、阀门、呼吸阀等标准配件，不需要单独定制非标连接件，大幅降低了现场安装的配件采购成本与安装周期。
