弧形端面胎圈试珠块结构设计

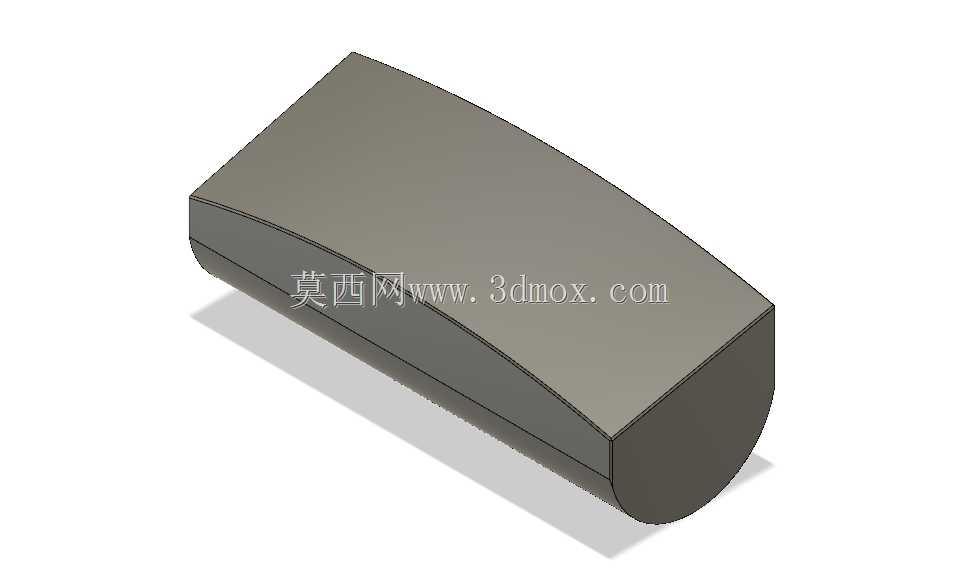

　　在轮胎装配检测、轮辋适配验证的生产环节中，这类带弧形端面的胎圈试珠块是工位上常用的接触式检测构件，日常主要用于胎圈座与轮辋配合间隙的快速核验，替代整胎试装的繁琐流程，在轮胎生产线的入厂检验、工序间抽检环节都有高频应用。从结构形态来看，该构件主体为长方体基体，其中一端加工为与胎圈弧度完全匹配的半圆柱曲面，曲面的轮廓度公差需要控制在0.05mm以内，才能保证检测时与胎圈唇部的贴合度，避免因接触间隙导致的检测数据偏差。基体的平面部分做了均匀的壁厚处理，整体厚度根据适配的胎圈规格设定，握持端的平面做了轻微的倒角处理，避免操作时划伤操作人员手部，同时也能减少构件边角的磕碰损伤，延长工装的使用寿命。设计这类构件时，首先要明确适配胎圈的公称直径，

　　弧形端面的曲率半径需要与对应规格胎圈的唇部曲率完全一致，不能出现曲率偏差，否则检测时会出现局部点接触，无法真实反映胎圈与轮辋的配合状态。基体的长度需要覆盖胎圈唇部的整个接触宽度，保证检测时能够完整贴合胎圈的密封面，通常长度会比胎圈密封面宽度多出10mm左右的余量，两端留出足够的握持空间，方便操作人员手持施力。安装边界方面，这类试珠块属于手持检测工装，不需要固定安装在设备上，日常使用时放置在检测工位的工具架即可，构件的整体重量控制在300g以内，保证长时间手持操作不会产生明显的疲劳感。曲面部分的表面粗糙度需要达到Ra1.6以下，减少检测时与胎圈橡胶表面的摩擦阻力，避免刮伤胎圈的密封胶层，影响后续轮胎的装配密封性能。在实际使用场景中，

　　操作人员手持该试珠块，将弧形端面贴合在胎圈的唇部位置，沿胎圈圆周方向缓慢滑动，通过触感判断胎圈唇部是否存在凸起、凹陷、厚度不均等缺陷，同时也可以验证胎圈的弧度是否符合设计要求，提前筛选出尺寸不合格的胎圈部件，避免不合格品流入总装环节，减少后续整胎装配后的漏气、脱圈等质量问题。构件的基体采用45号钢调质处理，整体硬度达到HB220-250，既有足够的刚性保证检测时不会发生形变，又有合适的韧性避免磕碰时出现崩边问题，曲面部分做了发黑处理，提升表面的耐磨性能，同时防止长期使用出现锈蚀，影响曲面的轮廓精度。设计过程中需要注意，弧形端面与基体平面的过渡位置要做R2的圆角过渡，避免应力集中导致构件在长期使用后出现过渡位置开裂的问题，

　　同时圆角过渡也能避免检测时尖锐边角刮伤胎圈表面。基体的两个平行平面需要保证平面度公差在0.03mm以内，方便日常存放时平稳放置在工作台面上，不会出现晃动，也便于后续对曲面磨损后的修复加工，修复时可以直接以平面为定位基准，重新铣削弧形曲面，降低工装的维护成本。这类试珠块虽然结构简单，但是在轮胎生产的质量管控环节是不可或缺的辅助工装，相比整胎试装的检测方式，使用该构件可以将单条胎圈的检测时间缩短80%以上，同时不需要配备专用的检测设备，适合生产线旁的快速抽检场景，在中小型轮胎生产企业、轮胎维修门店的轮辋适配检测中都有广泛的应用。
