锥面握持式操作手柄结构设计

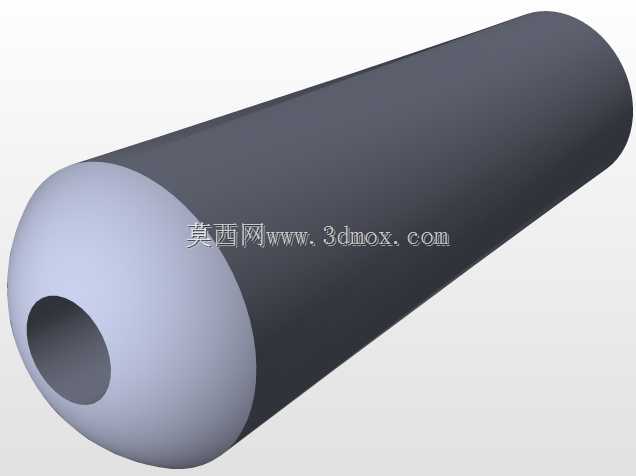

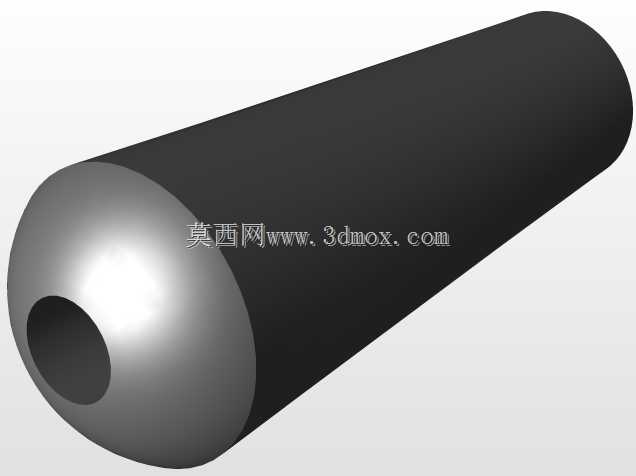

　　这类锥面握持手柄在工业设备操作端的应用覆盖范围极广，从普通台式机床的进给调节端、工装夹具的锁紧操作位，到小型输送线的张紧调节机构、检测设备的档位切换端，都能见到这类结构的身影。不同于直筒型手柄的等径握持设计，这款手柄采用从安装端向自由端逐步收窄的锥面外形，完全贴合人手握持时的掌指弧度，操作人员在进行旋转施力或者推拉操作时，手掌与手柄外表面的接触压力分布更均匀，长时间反复操作也不会出现局部硌手的问题，能有效降低一线操作工人的手部疲劳感。

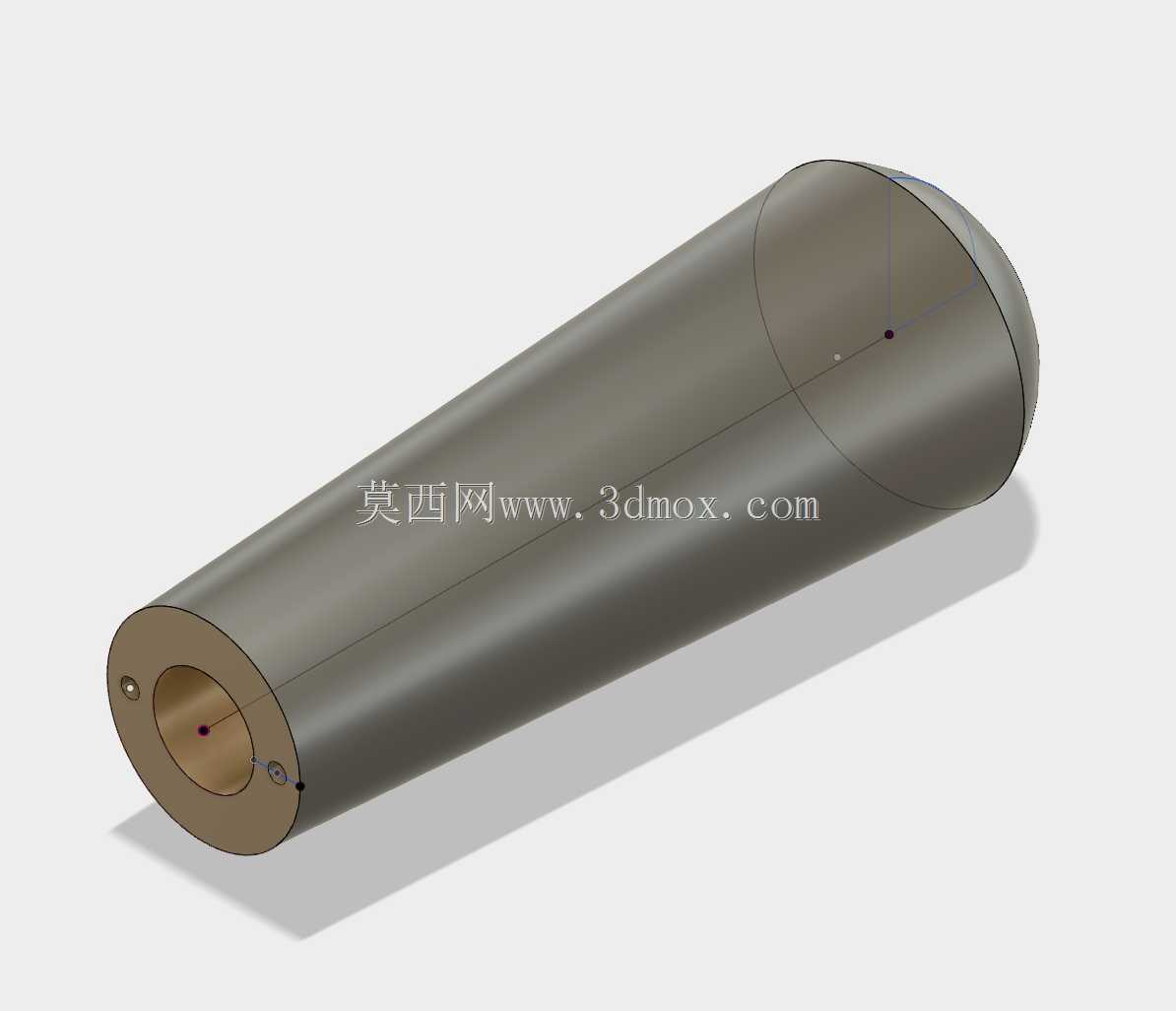

　　从结构设计逻辑来看，这款手柄没有采用额外的阁楼式拼接结构，整体为一体化回转成型结构，安装端设置的内孔与配套的操作轴采用过渡配合，侧边预留的紧定螺钉孔可以在手柄套装到轴端后，通过紧定螺钉完成径向锁止，避免设备运行过程中手柄出现轴向窜动或者周向打滑的问题。内孔的深度经过精准核算，既能够保证操作轴插入后有足够的配合长度传递扭矩，又不会因为孔深过大造成材料浪费或者安装时与轴端台阶发生干涉。手柄自由端采用圆弧封头设计，没有尖锐的棱角，即便操作人员在设备周边快速走动时误碰到手柄端部，也不会造成磕碰划伤，符合工业设备操作件的安全设计要求。

　　在安装边界的尺寸把控上，这款手柄的最大外径位于安装端位置，这个尺寸的设定充分考虑了常规操作力下的扭矩传递需求，按照成年人手部施力的常规范围核算，该外径下操作人员只需要施加常规握力就能输出足够的锁紧或者调节扭矩，不需要额外加力杆辅助操作。手柄的整体长度控制在单手握持的舒适区间内，既不会因为长度过短导致握持时手指没有足够的放置空间，也不会因为长度过长造成设备外伸部件过多，挤占设备周边的操作空间，甚至在设备运行过程中勾挂操作人员的衣物或者周边管线。外表面采用均匀的哑光质感处理，没有多余的防滑纹路凸起，日常清理设备表面的油污、切削碎屑时，只需要用抹布擦拭就能完成清洁，不会出现碎屑卡进纹路缝隙难以清理的问题。

　　在实际设备选型适配过程中，这类手柄可以根据不同设备的操作力需求调整锥度比例，针对需要大扭矩操作的锁紧位，可以适当加大安装端外径，提升力臂长度降低操作力度；针对需要频繁快速操作的调节位，可以适当缩短整体长度，提升操作的响应速度。安装端的内孔尺寸可以根据配套操作轴的直径做适配调整，紧定螺钉的位置也可以根据轴端的平面位做对应偏移，保证锁止的可靠性。不同于带旋转握套的手柄结构，这款一体化结构的手柄没有额外的活动配合间隙，长期使用后不会出现握套松动、晃动的问题，后期维护成本极低，只需要在日常设备保养时检查紧定螺钉的锁止状态即可，不需要定期拆解清理配合面的杂物。在一些有清洁要求的食品加工、医药生产设备上，这种无缝隙的一体化结构也能避免污渍残留，满足设备的卫生清洁要求。
