带周向安装孔的中空流线型喷嘴结构

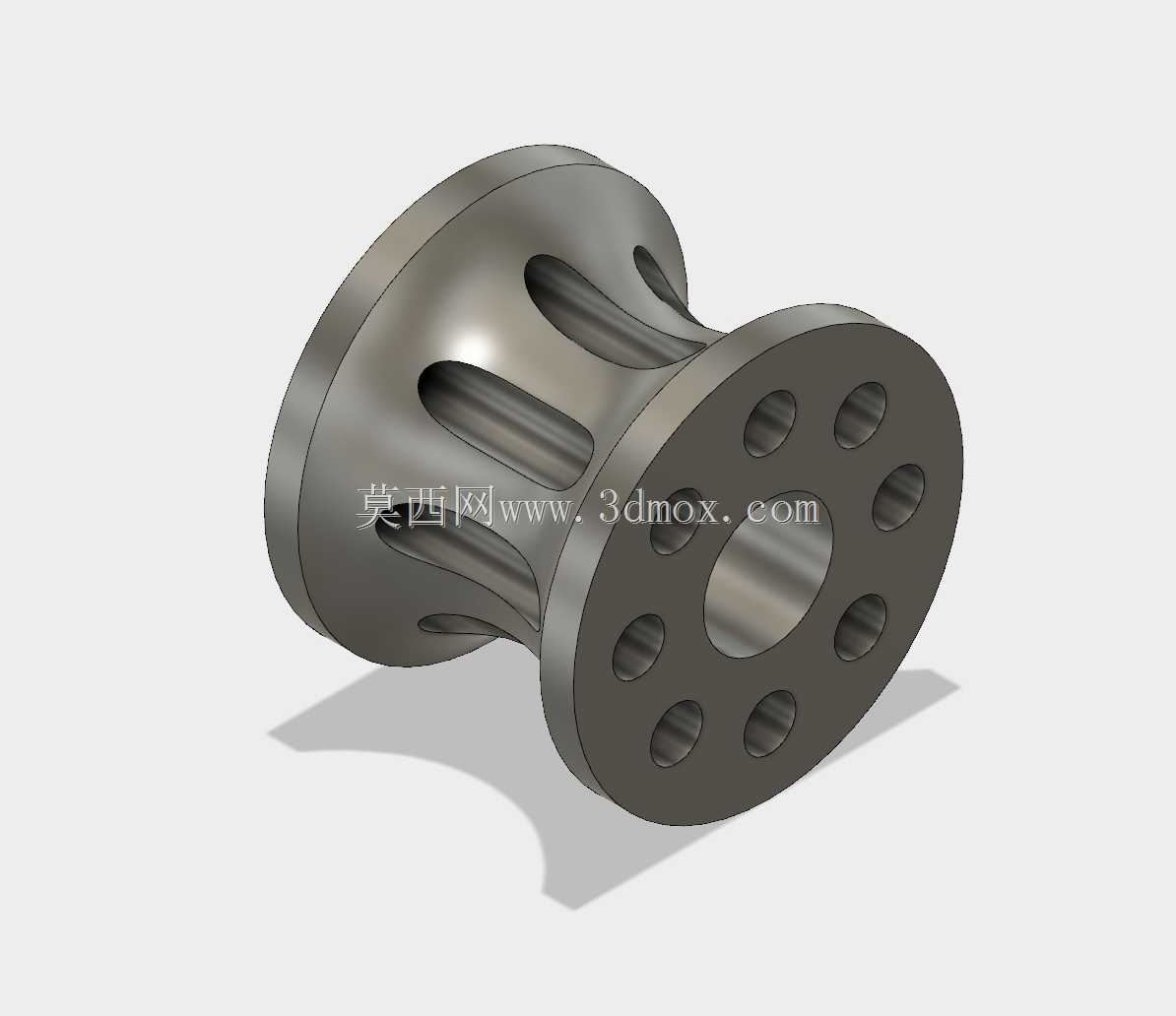

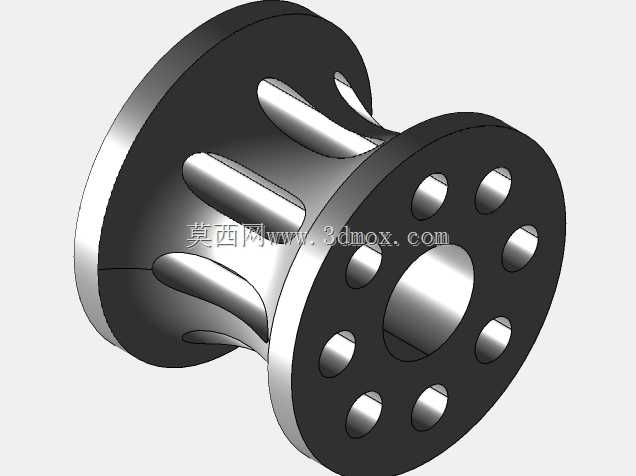

　　这类带周向均布安装孔的中空流线型喷嘴，常应用在需要均匀导出流体、同时兼顾结构安装稳定性的工业场景中，比如小型涂装设备的涂料导流段、实验台架的气流喷射终端、或是小型化工管路的介质匀化出口段，区别于常规直筒式喷嘴，它的中部收腰流线型腔不是为了外观优化，而是为了降低流体在腔体内的沿程阻力，减少介质在腔壁处的涡流滞留，尤其是输送带有微小固体颗粒的混合介质时，流线型的内壁过渡能避免颗粒在拐角处堆积堵塞，长期运行下的流通稳定性比直壁结构更有优势。从结构设计逻辑来看，两端的法兰式凸缘是核心安装定位基准，其中一端的端面上均匀开设了8个圆形安装通孔，这些孔的位置度公差需要控制在0.05mm以内，保证和对接管路端盖的螺孔完全对位，

　　安装时可以通过螺栓穿入这些孔完成轴向压紧，配合端面的密封垫片就能实现腔体的密封，不会出现介质从安装面泄漏的问题；另一端的凸缘直径和对接端保持一致，既可以作为安装时的定位止口，也能在需要双向对接的管路场景中直接和另一组管路连接，不需要额外加装过渡接头。中部的腰型镂空槽不是减重设计的冗余结构，一方面是为了在喷嘴工作时，让外部环境的空气可以通过这些槽进入腔体出口段，在喷射介质的外围形成均匀的气膜包裹，降低喷射流的扩散角度，让介质喷射的集束性更好，比如在喷涂作业中，这种结构能减少涂料的飞散浪费，提升涂层的均匀度；另一方面这些镂空槽也能降低整个零件的整体重量，在移动类的喷射设备上使用时，能减少终端执行机构的负载，提升设备的动态响应速度。

　　从安装边界来看，整个零件的轴向总长度需要和对接管路的预留安装空间匹配，两端凸缘的外圆直径不能超过对接端的安装座内径，否则会出现装配干涉，中部收腰段的最小直径需要满足流通流量的要求，不能为了追求流线造型过度缩小通流面积，否则会提升介质通过的流速，超出后端工艺要求的流速范围；内壁的表面粗糙度需要控制在Ra1.6以下，减少介质流动时的摩擦阻力，同时也能避免粗糙表面残留介质造成的交叉污染，在需要频繁切换输送介质的实验场景中，这种低粗糙度的内壁也能缩短清洗时间，提升设备的换型效率。设计这类结构时，首先要确定额定工况下的介质流量、工作压力，以此反推内部通流孔的最小直径，再根据安装端的螺栓分布圆直径确定端面安装孔的数量和孔径，

　　周向分布的安装孔需要和中心通孔保持同轴，避免安装后出现偏载导致密封失效；中部的流线型曲面需要做曲率连续过渡，不能出现曲率突变的折角，否则会在折角处形成流体低压区，长期运行下容易引发气蚀损伤，缩短零件的使用寿命；腰型镂空槽的开设位置需要避开两端安装凸缘的应力集中区，槽的边缘要做倒圆角处理，避免应力集中导致零件在受压工况下出现开裂，尤其是在输送有一定压力的流体时，槽边的应力集中很容易成为疲劳失效的起始点。实际选型应用时，要注意这类喷嘴的工作压力上限，因为中部有镂空结构，整体的承压能力比同规格的实心壁喷嘴要低，不能用在高压喷射的场景中，更适合中低压下的匀化喷射工况；安装时螺栓的拧紧力矩要均匀对称，避免单个螺栓受力过大导致端面凸缘变形，影响密封效果；如果用于输送有腐蚀性的介质，需要根据介质的腐蚀特性选择对应的零件材质，普通碳钢材质适合非腐蚀性的气体、清水类介质，有酸碱腐蚀的场景则需要选用不锈钢或是工程塑料材质，同时要保证内壁的流线曲面在加工时不被破坏，不能出现加工刀痕残留的问题。
