M0.3微型带扳手钻孔芝加哥螺栓

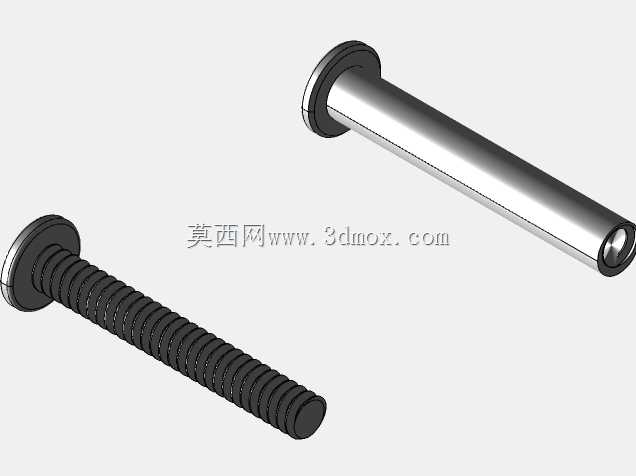

　　在消费电子精密组装、微型医疗设备装调、精密仪器内部结构固定这类对连接空间有极致限制的场景里，常规规格的紧固件往往因为尺寸过大无法适配，这类M0.3规格的微型芝加哥螺栓，就是为这类毫米级安装空间的紧固需求开发的专用连接件。不同于常规螺栓从单侧穿入配合螺母锁紧的形式，芝加哥螺栓采用对合式的结构，两个带法兰端头的组件分别从被连接件的两侧穿入，通过内部的螺纹配合实现锁紧，这种结构不会在被连接件的单侧留下突出的螺母结构，特别适合薄板类零件、层叠式薄壁结构的紧固，比如微型传感器的外壳叠层固定、精密光学组件的镜筒隔圈锁紧，都能在极小的空间内实现稳定的连接，不会因为紧固件突出影响周边零件的运动轨迹。

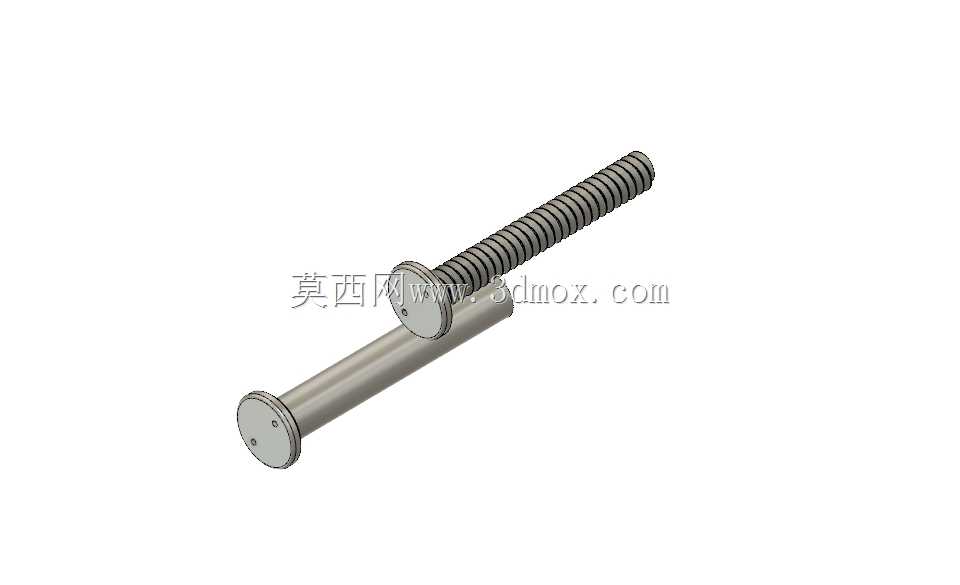

　　这款螺栓在其中一个端头的位置设计了适配微型扳手的钻孔结构，实际装配时不需要像普通微型螺栓那样依赖端头的槽口施力，只需要用直径匹配的细插杆插入扳手孔，就能施加足够的锁紧扭矩，避免了微型螺丝常见的槽口打滑、端头拧花的问题，这一点在M0.3这种极小规格的紧固件上尤为重要——常规一字或十字槽在这么小的端头上加工难度极高，且装配时稍有偏斜就会造成槽口崩损，带扳手钻孔的结构能大幅提升装配的良率，也方便后期维护时的拆卸操作，不会因为一次装配就导致紧固件报废。从结构设计的角度看，这款螺栓的法兰端头做了平端设计，端头表面没有尖锐的倒角凸起，和被连接件接触时能均匀分散压紧力，不会因为局部压强过大压伤薄壁的塑料或金属薄片零件，螺纹部分采用标准M0.

　　3公制细牙螺纹，螺距匹配微型零件的常用连接规格，螺纹段的长度经过优化，既可以满足2-3层总厚度不超过螺纹长度的薄壁零件叠装，也不会因为螺纹过长导致锁紧后多余的螺纹段突出到结构内部，干涉其他运动部件。杆部的光轴段和螺纹段的同轴度控制在微米级，穿入预制的安装孔时不会出现卡滞，两个对合组件的贴合面做了精密的平面加工，锁紧后两个法兰端面能完全贴平被连接件表面，不会出现倾斜导致的连接松动。实际选型时需要注意，这类微型螺栓的安装孔直径需要控制在比光轴段直径大0.02-0.05mm的范围内，间隙过大会导致连接后两个零件出现错位，间隙过小则会因为零件加工的位置度误差导致螺栓无法顺利穿入。由于规格极小，这类螺栓的拧紧扭矩需要严格控制在适配M0.

　　3螺纹的范围内，不能用常规螺丝的拧紧力操作，否则很容易出现螺纹滑牙、杆部断裂的问题，配套的扳手插杆需要采用硬度较高的微型钢丝制作，插入扳手孔时要完全插到底再施加扭矩，避免因为接触长度不够导致孔口变形。在精密设备的结构设计中，这类微型芝加哥螺栓往往用在需要经常拆装的检修位置，比如微型设备的电池仓盖板、可更换的功能模块固定位置，相比粘接或者焊接的固定方式，它可以实现无损拆卸，反复拆装也不会影响连接精度，而且整个连接结构的外露部分只有两个平整的法兰端头，外观整洁，不会有突出的螺丝头影响设备的整体外观，在对外观有要求的消费类精密电子产品上也能适用。建模过程中需要重点关注螺纹段的牙型精度，以及扳手钻孔和端头的位置度，钻孔的轴线需要和螺栓的轴线垂直，且位置不能过于靠近端头边缘，否则装配施力时容易出现端头开裂的问题，光轴段和法兰端头的过渡位置做了微小的圆角处理，避免应力集中导致的断裂问题，整个零件的所有棱边都做了微米级的倒钝处理，不会有锋利的毛边划伤操作人员或者被连接的零件表面。
