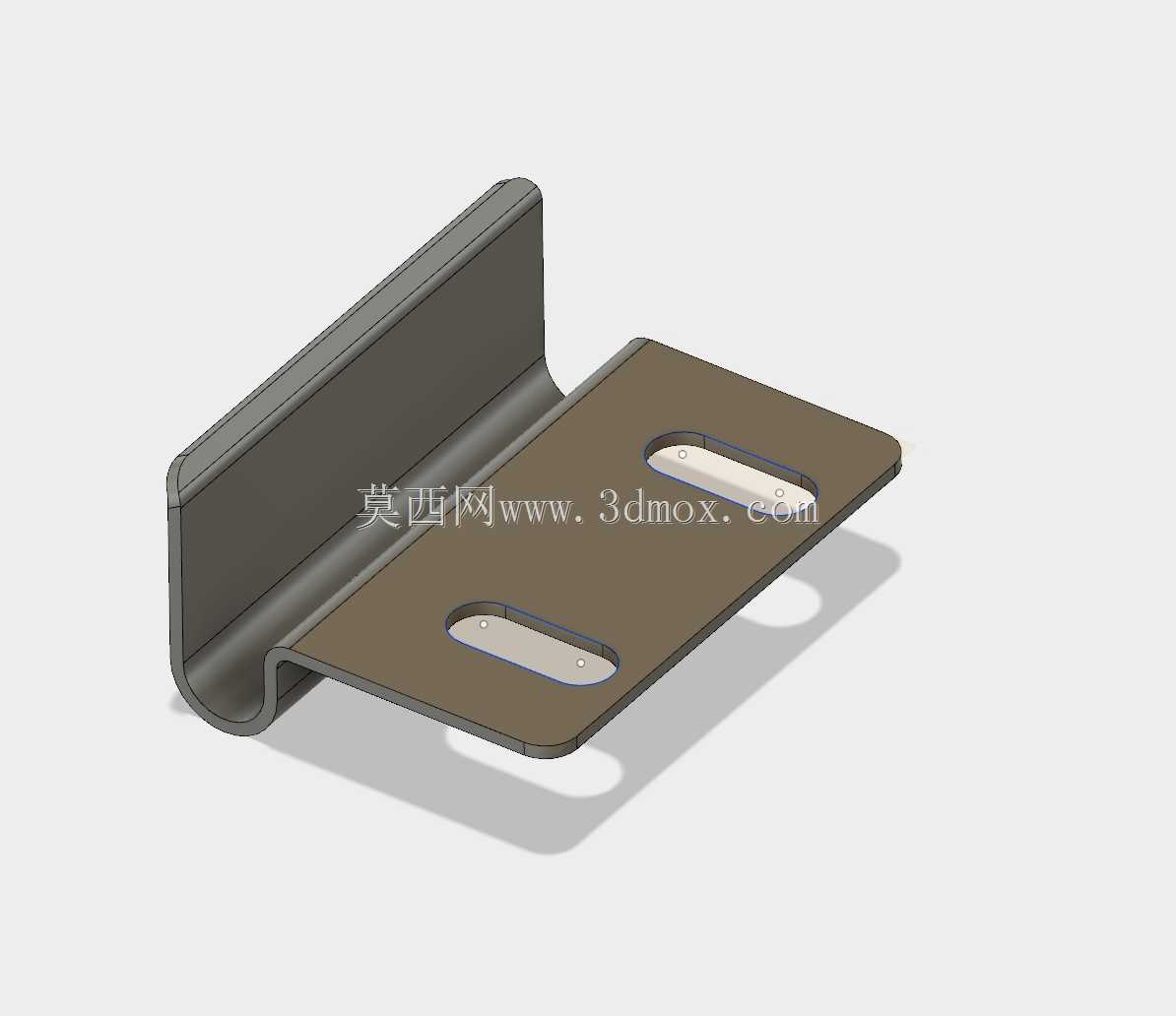

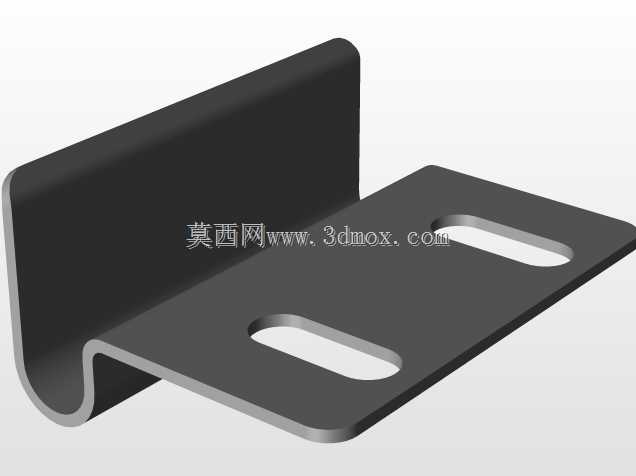

折弯型双长槽安装金属板夹结构

　　日常做设备结构配套时，这类折弯成型的金属板夹属于出镜率极高的小构件，很多人做方案时容易忽略这类小零件的细节设计，最后现场安装时才发现干涉、调节余量不足的问题，反而拖了整机组装的进度。先从实际应用场景说，这类板夹最常出现在自动化输送线的侧边护板固定、机柜内部走线架的层板连接、仓储货架的附件挂载、小型设备外壳的拼接定位环节，不像普通螺栓压紧的固定件，它自带的折弯立边可以直接抵靠被固定件的侧边，不需要额外加定位挡块，单靠一个零件就能同时完成侧向限位和平面压紧两个功能，能减少整机组装时的零件数量，降低装配工位的物料管理难度。从功能特性上看，板夹的平板区域开了两个平行的长圆形腰型孔，这两个孔的设计不是随意排布的，

　　孔的长度方向和折弯立边保持垂直，安装时螺栓穿过腰型孔固定在底部基座上，松开螺栓时整个板夹可以沿着腰型孔的长度方向滑动调整位置，调整到位后再拧紧螺栓锁死，这种设计可以抵消基座安装孔的加工误差，也能适配不同厚度被夹持件的压紧需求，不需要在基座上重新打孔返工。折弯立边和底板的过渡处做了圆弧压筋处理，不是直角折弯的尖锐过渡，这个细节是为了避免折弯处出现应力集中，毕竟这类钣金件大多用冷轧钢板冲压折弯成型，直角折弯的R角过小的话，反复受侧向冲击力时容易在折弯线位置出现裂纹，合适的内R角能提升构件的抗疲劳强度，同时立边的顶端做了小角度的外翻折边，安装时不会划伤操作人员的手套，也不会刮破被固定件表面的喷塑层。再说到设计思路，做这个构件的三维建模时，

　　首先要确定的是折弯边的高度，这个高度不是随便定的，要匹配被夹持件的常见厚度范围，比如常用的1.5mm、2mm厚的钣金护板，折弯边高度做15mm就能保证足够的侧向抵靠面积，不会因为夹持力不足出现护板翘边的问题；底板的宽度要覆盖两个腰型孔的边缘，留出足够的螺栓压紧面，避免拧紧螺栓时板件出现局部变形，腰型孔的宽度要比常用的M6安装螺栓大1mm左右，既保证螺栓能顺利穿过，又不会因为间隙过大导致调整时板夹出现偏斜。关于安装边界，首先要明确底板的底面是完全贴合安装基准面的，所以建模时要保证底板的平面度公差，折弯立边和底板的垂直度要控制在0.1mm以内，不然夹持时会出现缝隙，固定不稳；两个腰型孔的中心距要和常见的安装孔位间距匹配，

　　比如常用的40mm中心距，能直接适配市面上多数铝型材、方钢机架的安装孔排布，不需要额外定制基座；板件的整体厚度一般选2mm或者2.5mm的冷轧钢板，表面做喷塑或者镀锌处理，兼顾结构强度和防锈能力，在有腐蚀环境的使用场景下，也可以换成304不锈钢板材加工，只需要调整折弯时的回弹补偿参数即可。很多新手建模时容易忽略钣金折弯的回弹量，直接按90度直角去做折弯特征，实际加工出来的折弯角度会大于90度，导致立边和底板不垂直，安装时无法贴合被固定件，所以建模时就要根据板材的材质和厚度预留对应的回弹补偿角，比如2mm厚冷轧钢板折弯时，补偿角大概在2度到3度之间，加工出来的成品才能刚好达到设计的垂直度要求。另外，腰型孔的两端半圆中心要和孔的长度方向同轴，不然螺栓滑动时会出现卡滞，调整位置的时候不顺畅，孔的边缘要做去毛刺处理，避免安装时刮伤螺栓的螺纹，也防止毛刺掉落进设备内部造成电路短路或者机械卡阻。这类小构件虽然结构不复杂，但在整套设备里起到的固定作用非常关键，设计时要结合实际安装场景的公差要求、调整需求、受力情况去定每一个尺寸，不能只看外观造型随便画个形状，不然到了生产装配环节就会出现各种适配问题，反而增加不必要的成本。
