铜制吸油烟设备结构三维数模

　　在商用厨房与高端家用厨电的结构设计场景中，全铜材质的排烟设备一直是特殊工况下的选型方向，这款铜制抽油烟机的三维结构设计，完全围绕铜材的加工特性与实际使用需求展开。从实际应用场景来看，铜质壳体的抽油烟机多用于对防腐、导热有特殊要求的烹饪场景，比如长期处理高油雾、带酸碱蒸汽的特色餐饮后厨，或是追求金属质感与耐用性的高端定制家居厨房，铜材本身的抑菌属性也能降低长期积油带来的卫生隐患，相比普通冷轧板喷塑壳体，其抗油烟腐蚀的寿命能提升数倍，同时铜材的导热性可以让附着在壳体内壁的油雾更快冷凝导流，减少油滴飞溅的问题。

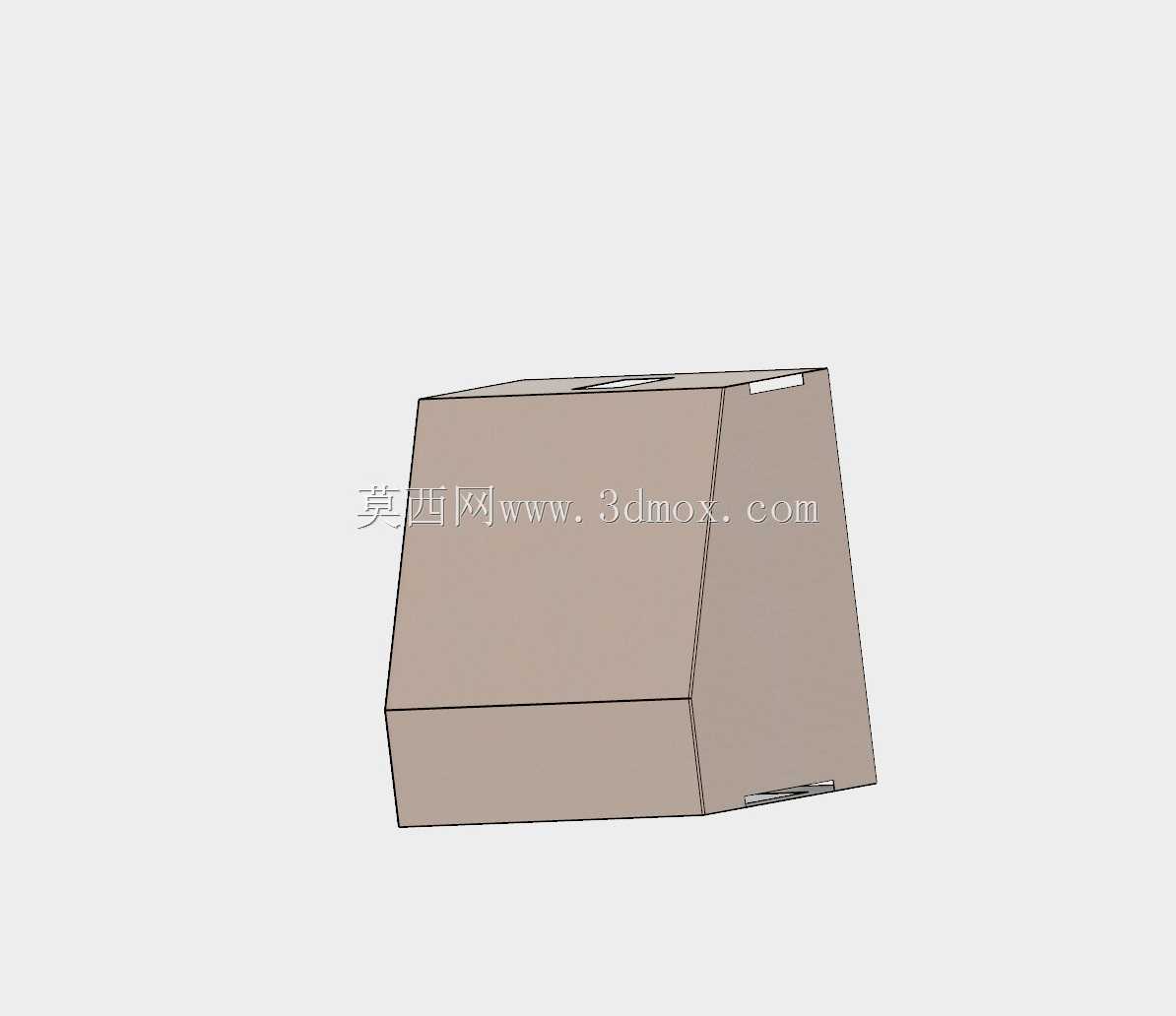

　　从设计思路上看，这款模型没有采用常规抽油烟机的直角拼接结构，而是针对铜板材的折弯特性做了斜切过渡的壳体造型，既减少了铜板材折弯时的应力集中问题，也能让上升的油烟顺着倾斜的内壁更顺畅地流入集油结构，避免直角位置积油难以清理的通病。整个壳体采用一体化折弯加侧边咬合的连接工艺设计，没有多余的外露紧固件，一方面是减少油烟在缝隙处的堆积，另一方面也能提升铜质外观的整体质感，符合高端厨卫设备的外观需求。

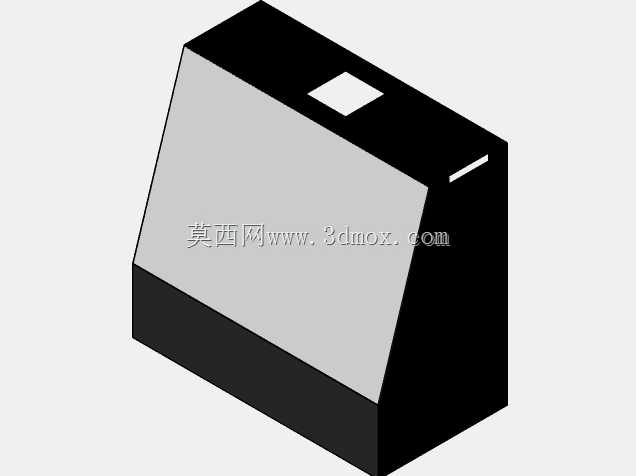

　　在功能特性的设计上，模型预留的上下两处开口分别对应顶部的排烟管路接口与底部的进风集烟区域，底部的开口边界做了内卷边处理，既可以强化薄铜板的边缘强度，避免安装施工时划伤操作人员，也能形成导流边让进风气流更均匀，减少紊流带来的噪音。顶部的排烟接口尺寸适配常规的厨房排烟管道直径，接口位置做了外翻边结构，方便安装时卡箍固定，保证密封性能，避免排烟过程中出现漏风漏油的问题。壳体内部预留了风机安装的固定点位，点位的位置经过重心校核，安装风机后整个设备的重心落在安装挂接区域的中心，避免长期使用后出现壳体变形、安装松动的问题。

　　关于外形尺寸与安装边界，这款模型的整体轮廓采用紧凑的立方斜切造型，横向宽度适配常规的家用灶台与商用单炒灶的尺寸，深度方向不会过度占用灶台上方的操作空间，安装时背部的挂接点位距离墙面的预留间隙控制在合理范围，既可以预留出排烟管的走管空间，也不会让设备离墙面过远导致油烟从侧边逃逸。壳体的板材厚度根据铜材的强度做了匹配设计，在保证壳体刚性、不会因风机运行产生共振的前提下，尽可能控制板材厚度来降低整体重量，减少安装时的墙面承重要求，同时也能控制材料成本。整个壳体的折弯圆角都做了统一的工艺圆角处理，完全匹配现有铜板材折弯设备的加工参数，不需要额外定制特殊刀具，生产时可以直接按照数模展开的钣金图纸进行下料折弯，不需要二次调整工艺参数。

　　从结构细节来看，模型的所有拼接位置都设计了咬合扣位，安装时可以先通过扣位定位再进行密封焊接，能大幅提升组装效率，同时扣位本身也能提升焊接位置的结构强度，避免长期受热后焊缝开裂。集油的导流槽设计在壳体底部的最低位置，顺着内壁流下的冷凝油会完全汇入导流槽，不会出现积液死角，导流槽的排油口位置预留了标准的油杯安装螺纹，可以直接适配通用的厨电油杯配件，降低后期维护的配件成本。整个模型的结构没有复杂的异形曲面，所有特征都可以通过常规的钣金加工工艺实现，不需要开模压铸，非常适合小批量定制化的铜制厨电生产场景，设计时也充分考虑了铜材焊接后的变形问题，在易变形的位置增加了隐形的加强折边，不需要额外增加加强筋就能保证壳体的平面度，避免焊接后出现表面凹凸不平影响外观质感的问题。
