矮圆柱带中心孔硅质工业样件结构

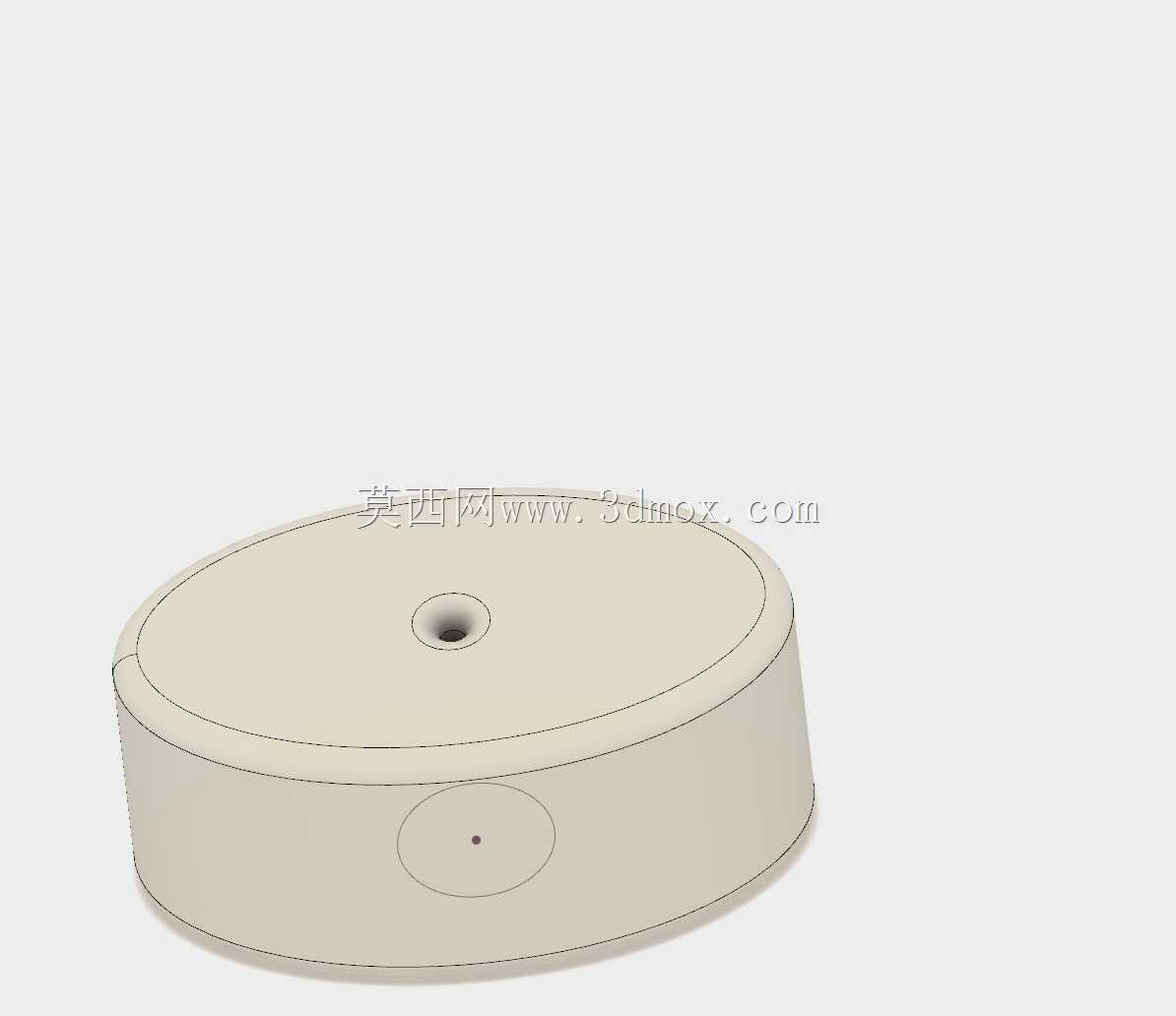

　　这类矮圆柱带中心孔的硅质样件，常出现在材料性能验证、小零件定位装配的实际生产场景中，不少涉及硅基材料加工、精密装配的工位都会用到同结构的试样件。从实际使用场景来看，它既可以作为硅材料加工参数验证的试切样件，用来标定刀具进给量、切削线速度等加工参数，也可以作为小型气动回路、微量流体通路的定位基座，侧面的小孔可作为流体或气体的通路口，顶面的中心孔则用于安装定位销，和上方的功能部件完成同轴定位。

　　设计这类零件时，首先要考虑的是安装边界的适配性，整体采用矮圆柱构型，是为了在有限的垂直安装空间内完成布置，圆柱外径的公差一般取h7级，和安装基座的内孔形成间隙配合，装配时不需要额外施加过大的压装力，就能保证径向定位精度。顶面的中心孔位置严格和圆柱外圆保持同轴，同轴度公差控制在0.02mm以内，避免后续安装定位销后出现偏斜，影响上方配合件的位置精度。侧面的小孔轴线和圆柱端面保持平行，孔口做0.1mm的倒角处理，去除加工毛刺的同时，也能方便管路接头的插入装配，不会因为孔口锐边割伤密封件。

　　从功能特性上看，硅材质本身具备良好的耐温性和化学稳定性，在涉及弱腐蚀介质、短时高温的工位中，这类样件不会出现明显的形变或材质劣化，能长期保持尺寸稳定性。零件的端面和外圆的垂直度公差控制在0.015mm，装配后端面和安装基座表面可以完全贴合，不会出现倾斜翘曲的问题，保证整体安装的平稳性。顶面除中心孔外的平面做精磨处理，表面粗糙度达到Ra0.8，和上方配合件接触时可以形成稳定的支撑面，不会因为表面凹凸导致配合间隙不均。

　　建模过程中，首先要确定圆柱的基本尺寸参数，先绘制外圆的草图轮廓，拉伸生成基础实体，之后分别在顶面和侧面对应位置绘制孔的草图，采用切除拉伸的方式生成两个孔特征，需要注意的是侧面小孔的深度要控制准确，不能打通到中心孔位置，避免出现通路串通的问题，影响实际使用时的密封性能。所有孔的边缘都要做对应的倒角处理，外圆的上下棱边也做0.2mm的圆角，避免锐边划伤操作人员或者装配零件。建模时还要考虑后续加工的工艺性，所有特征的拔模斜度控制在0.5度以内，既方便脱模或者加工时的退刀，也不会影响最终的装配尺寸精度。

　　在实际选型使用时，要根据安装工位的空间尺寸确认样件的外径和高度，保证装入基座后不会和周边的运动部件发生干涉，中心孔的尺寸要和选用的定位销直径匹配，侧面小孔的尺寸要和对接的管路通径对应，避免出现流量不匹配或者接头装不上的问题。如果用于材料性能测试场景，还要保证样件的材质均匀性，建模时不需要额外添加冗余的特征，保持结构简洁即可，避免多余结构影响测试数据的准确性。这类结构看似简单，但每一处尺寸公差和形位公差的设定，都直接影响后续使用的稳定性，设计时需要结合实际工位的受力、介质、安装空间等多方面因素综合考量，不能只照搬外形忽略实际的工程需求。
