工业离心式通风机整机结构三维建模

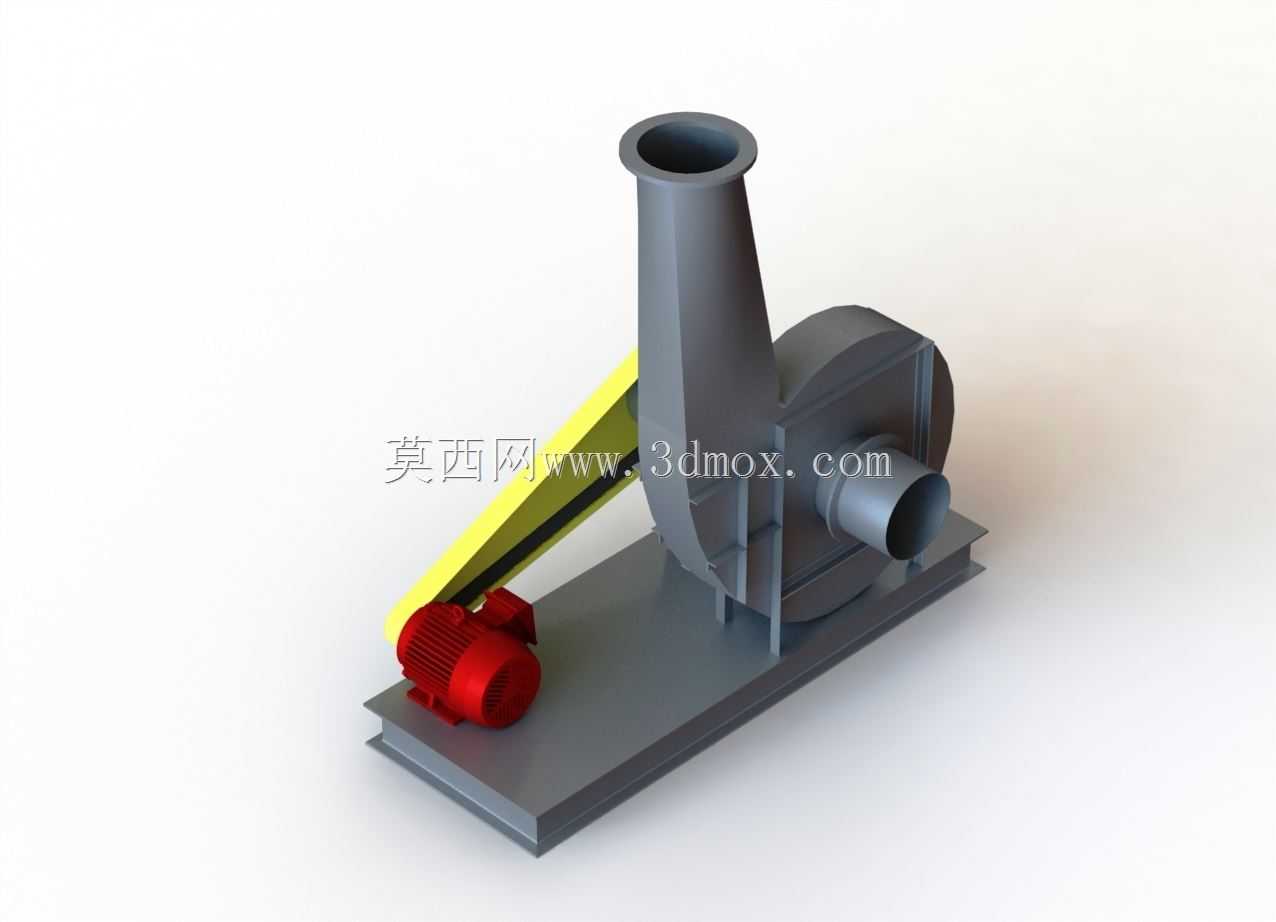

　　这款离心式通风机的三维建模完全围绕工业现场实际安装与运行需求搭建，没有做多余的装饰性结构，所有部件的位置关系、连接方式都还原了实物的装配逻辑。从应用场景来看，这类通风机主要用于车间工位排风、除尘系统引风、小型工艺设备的送风换气，也可配套在粮食加工、木材加工的碎屑收集系统中作为动力源，适配的管路风压区间覆盖常规低压通风需求，不需要额外配置高压变频组件就能满足多数中小风量工况。

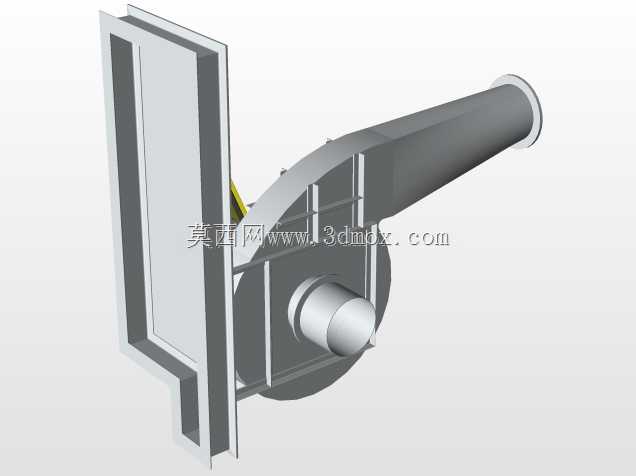

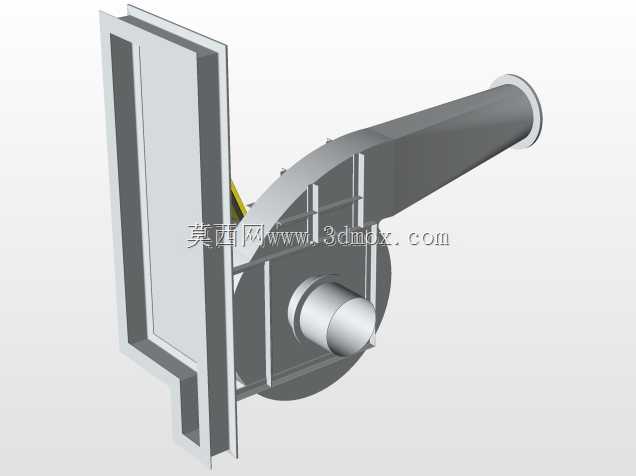

　　建模过程中首先确定的是安装底座的边界尺寸，底座采用整体式焊接钢板结构，四个安装孔的孔位间距按照常规混凝土基础预埋螺栓的通用间距设置，底座上表面的安装平面做了0.2mm的平面度公差预留，对应实际加工中的铣削工序要求，避免电机、风机壳体安装后出现同轴度偏差。风机的蜗壳部分采用对数螺旋线的型线设计，建模时没有简化蜗壳的壁厚，进风口的法兰盘尺寸匹配常规圆形通风管的快装接口，出风口的方向为垂直向上，也可以根据实际管路走向调整法兰的旋转角度，这部分在建模时做了可旋转的装配约束预留，方便后续改型时快速调整出风方向。

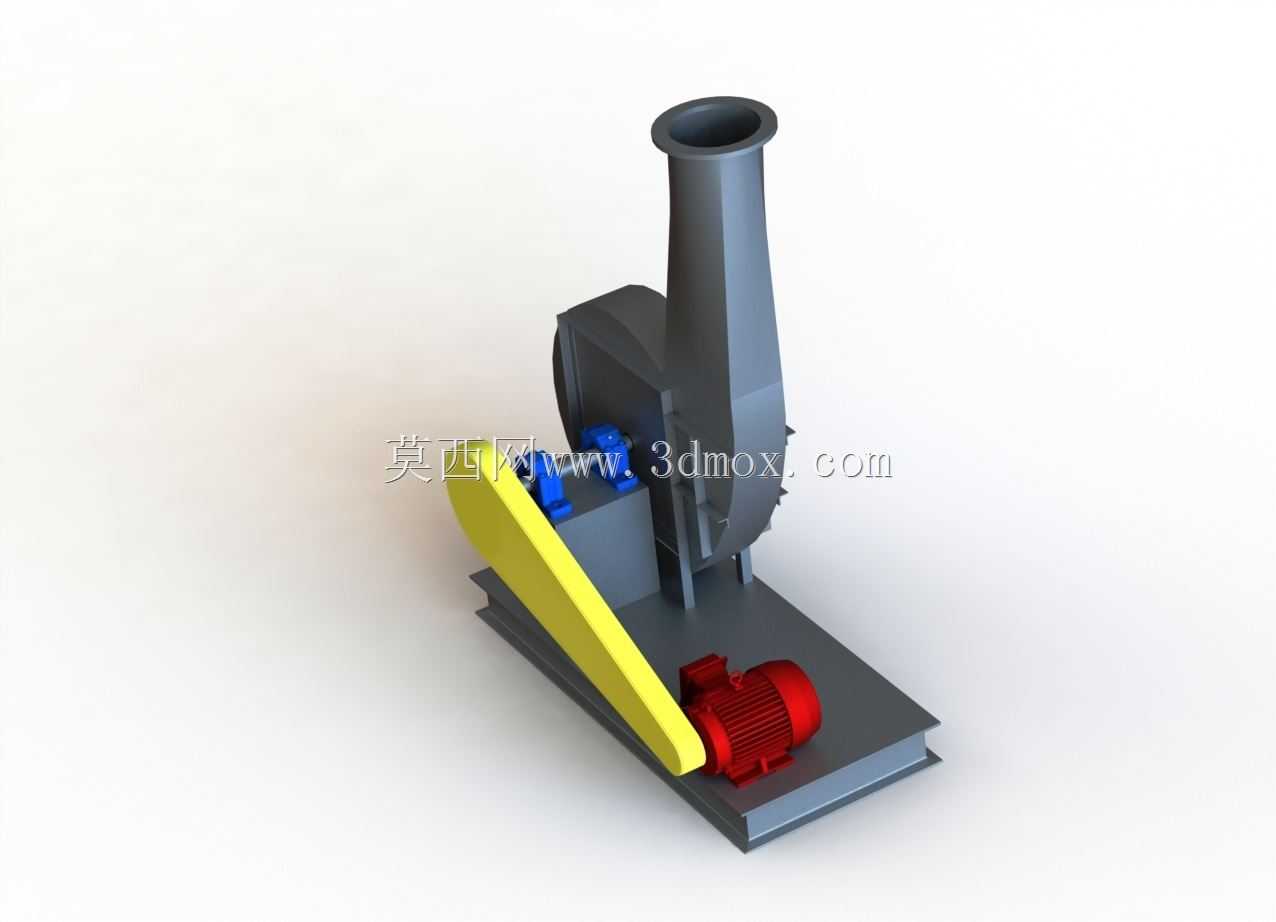

　　叶轮部分的建模严格按照离心风机的叶片安装角设置，采用后向式叶片结构，这种结构的运行噪音更低，效率曲线更平缓，在风量波动的工况下不会出现电机过载的问题，叶片与轮毂的连接位置做了圆弧过渡，对应实际生产中的焊接工艺，避免应力集中导致的叶片疲劳断裂。传动部分采用皮带轮减速结构，电机与风机主轴的中心距按照皮带包角不小于120度的要求设置，皮带护罩的尺寸完全覆盖皮带轮的旋转范围，护罩与底座的连接采用螺栓固定，预留了日常检修时的拆装空间，不需要拆卸其他部件就能完成皮带更换操作。

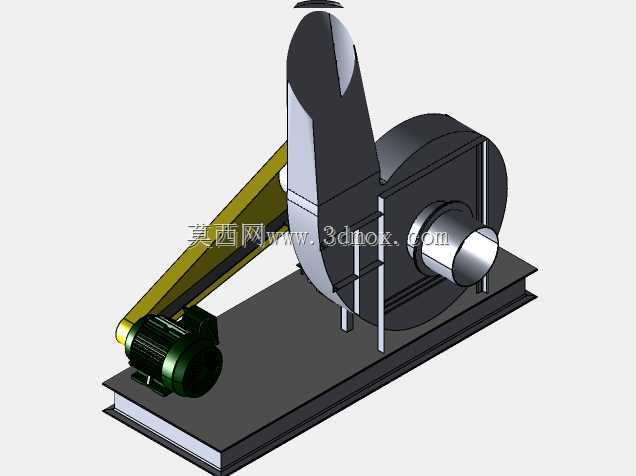

　　驱动电机采用标准卧式安装结构，电机的安装座在底座上做了长圆孔设计，方便安装时调整皮带张紧度，电机接线盒的位置朝向机身外侧，避免与蜗壳、护罩产生干涉，方便现场接线操作。整机的重心位置落在底座的几何中心范围内，安装后不需要额外做配重处理，运行时的振动幅度控制在通用通风设备的允许范围内，不需要额外配置减震台座就能直接安装在硬化地面上。

　　建模时所有的连接螺栓、密封垫片都没有省略，还原了实际装配的层级关系，蜗壳与进风口的密封面预留了密封垫的安装槽，避免运行时出现漏风问题影响风压。轴承座的位置设置在蜗壳两侧的支架上，采用独立的润滑脂加注通道，对应日常维护时的注油操作，不需要拆解蜗壳就能完成轴承润滑保养。整体结构没有采用复杂的异形件，所有钣金件的折弯半径都符合常规钣金加工的工艺要求，铸件部分的壁厚均匀，不会出现铸造时的缩孔缺陷，完全满足从三维模型直接导出工程图进行生产加工的需求。
