带轴肩法兰式连接轮盘结构设计

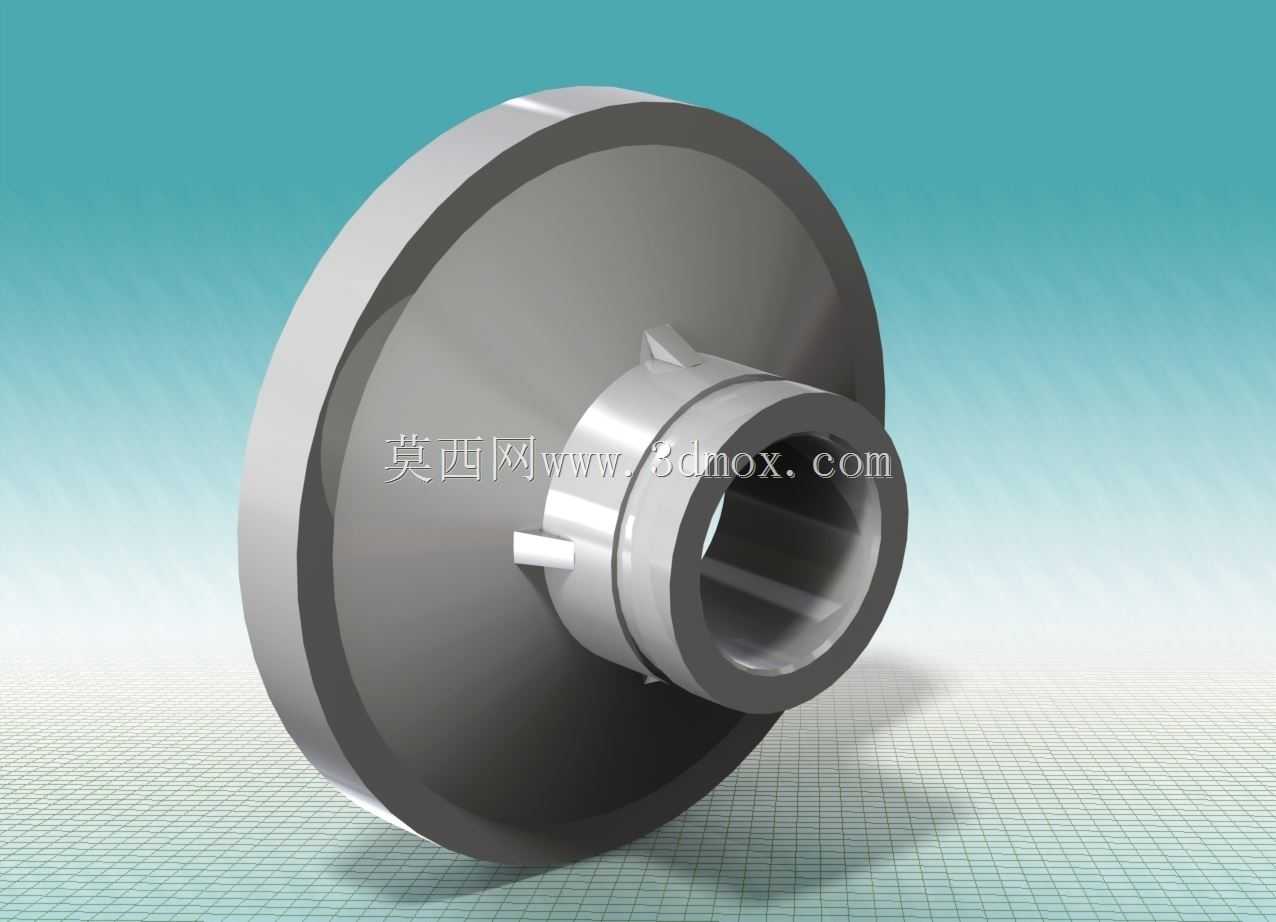

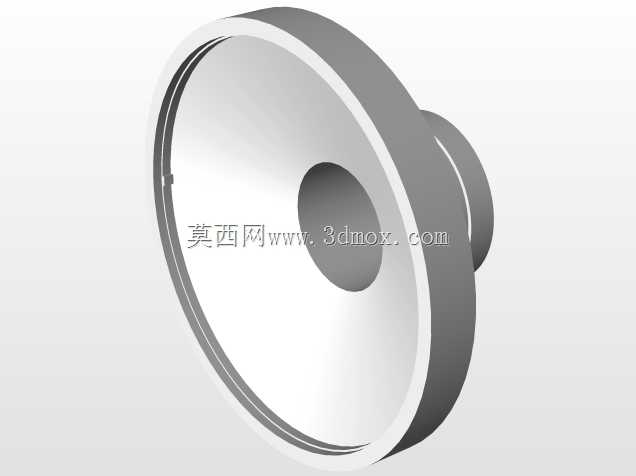

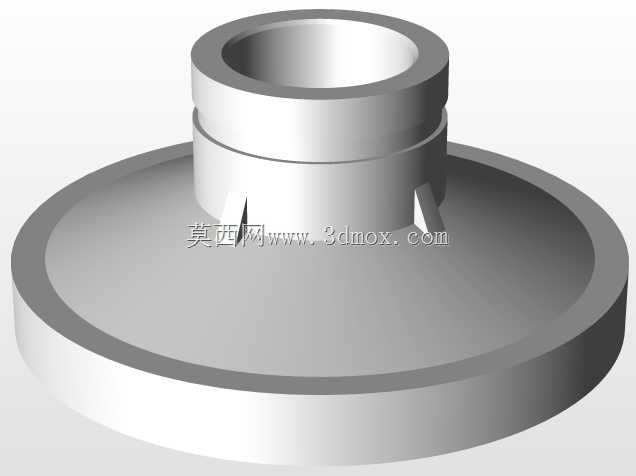

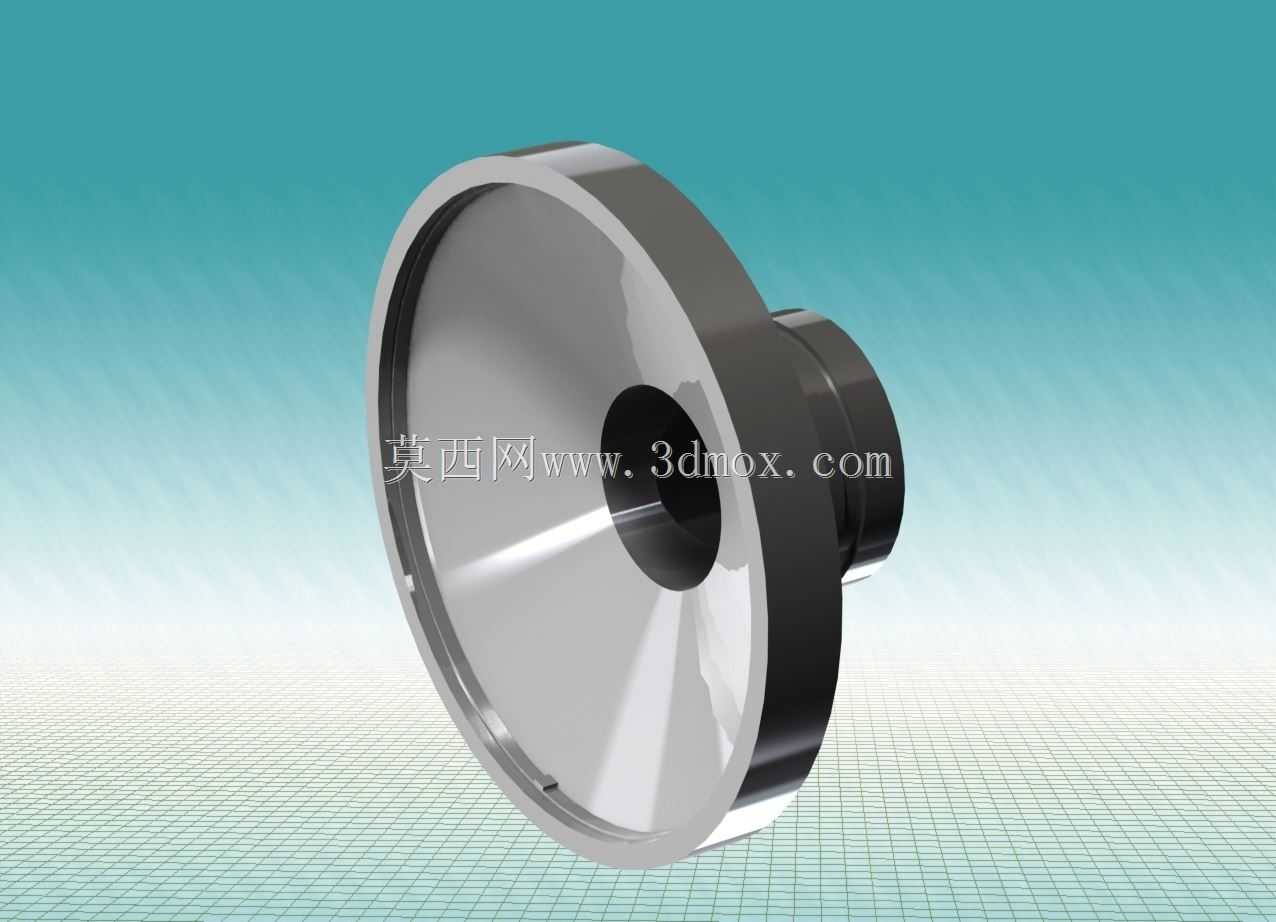

　　在流体输送管路配套、轻工物料传输设备的动力衔接环节，这类带轴肩的法兰式轮盘是应用频次极高的衔接部件，很多做聚氯乙烯材质输送线、防腐管路配套传动结构的工程师，在做动力端和执行端的扭矩传递设计时，都会优先考虑这类结构的适配性。不同于普通的实心轮盘，这个部件在设计时特意做了分体式的功能分区，外侧大直径圆盘部分承担两个核心作用，一是作为传动接触面，和配套的摩擦轮、传动带或者管路端的法兰盘做贴合对接，盘面的平面度公差控制在IT7级，保证贴合时不会出现偏载漏隙，尤其是在输送腐蚀性流体的工况下，盘面的平整性直接决定了密封垫片的受压均匀度，避免长期运行后出现介质渗漏的问题；二是作为轴向定位的基准面，圆盘内侧的轴肩端面和安装座的端面贴合时，能直接限制部件的轴向窜动量，不需要额外加装轴端挡圈，减少装配时的零件数量，也降低了后期维护的拆装难度。中间的轴套部分是整个部件的扭矩传递核心，内孔的公差带选用H7级，和配套的传动轴做间隙配合，装配时不需要冷压或者热装，现场检修时可以直接手动推入到位，轴套外壁上预留的销孔是用来穿装圆柱定位销的，当轮盘和传动轴装配到位后，穿入定位销就能实现周向固定，相比普通的键连接，这种销连接的结构更适合小扭矩、低转速的工况，比如聚氯乙烯管材挤出生产线的出料端导向轮、防腐风机的叶轮连接盘，运行时转速不超过300转每分钟，传递扭矩在120牛米以内，销连接的结构完全能满足强度要求，而且不会因为键槽的应力集中导致轴套开裂，

　　尤其是用改性聚氯乙烯材质加工这类部件时，避免尖锐的键槽棱角能大幅提升部件的抗疲劳寿命。在做外形尺寸和安装边界的设计时，外侧圆盘的外径要比配套对接的法兰密封面外径大4到6毫米，这样安装密封垫片时，垫片的外缘不会超出轮盘盘面，避免长期运行后垫片被流体冲刷出现移位；轴套的伸出长度要比安装座的轴承端面短2毫米，保证轴承运转时的端面不会和轴套发生摩擦，内孔的倒角做1×45度的引导角，装配传动轴时能快速对准，不会刮伤轴表面的防锈层。很多新手工程师在设计这类轮盘时，容易忽略圆盘和轴套衔接处的圆角处理，这个位置是应力集中的高发区，尤其是部件承受径向载荷时，直角衔接的位置很容易出现开裂，所以在建模时特意在衔接位置做了R3的过渡圆角，

　　既不会影响端面的贴合精度，也能分散应力集中点，提升部件的整体强度。从实际应用场景来看，这类轮盘除了用在防腐管路的法兰连接、轻工输送线的传动轮之外，在小型防腐离心泵的叶轮定位、实验室通风柜的风阀传动结构里也能适配，因为聚氯乙烯材质本身的耐酸碱腐蚀特性，不需要做额外的防腐涂层处理，加工时直接注塑成型就能达到尺寸精度要求，相比金属材质的轮盘，重量能降低60%以上，运转时的转动惯量更小，设备启动时的冲击载荷也更低，对配套电机的启动扭矩要求也相应降低。在做三维建模的时候，要特别注意几个尺寸的关联性：轴套的内孔中心和外侧圆盘的端面垂直度公差要控制在0.02毫米以内，不然装配后圆盘会出现端面跳动，和对接面贴合时会出现单侧压紧的问题，

　　轻则导致密封失效，重则会让传动轴出现弯曲疲劳；轴套上的销孔位置要距离轴套端面至少10毫米，避免销孔距离端面太近导致装配时轴套端部开裂；圆盘的厚度要根据传递的扭矩做核算，一般小扭矩工况下厚度取外径的十分之一就能满足刚度要求，不会在压紧螺栓的作用力下出现盘面变形。另外，这类轮盘在安装时，外侧盘面不需要做额外的粗糙度处理，保持Ra3.2的表面粗糙度就能满足密封和传动的要求，如果是作为摩擦传动轮使用，可以在盘面粘贴一层橡胶摩擦层，提升传动时的摩擦力，避免出现打滑的问题。很多现场维护的反馈显示，这类结构的轮盘在聚氯乙烯生产线上的连续运行寿命能达到3年以上，比普通的键连接金属轮盘的维护成本低40%左右，因为不需要做定期的防锈处理，也不会出现键槽磨损导致的传动异响问题，更换时只需要敲出定位销就能把轮盘从轴上拆下来，不需要使用拉马等专用工具，现场检修的效率能提升不少。在做结构优化的时候，还可以根据实际的载荷情况，在圆盘的非贴合面做均匀的减重槽设计，在不降低盘面刚度的前提下进一步降低部件重量，不过减重槽的深度不能超过圆盘厚度的三分之一，不然会导致盘面的刚度不足，压紧时出现变形。
