轨道交通用300毫米规格斜接式岔管结构

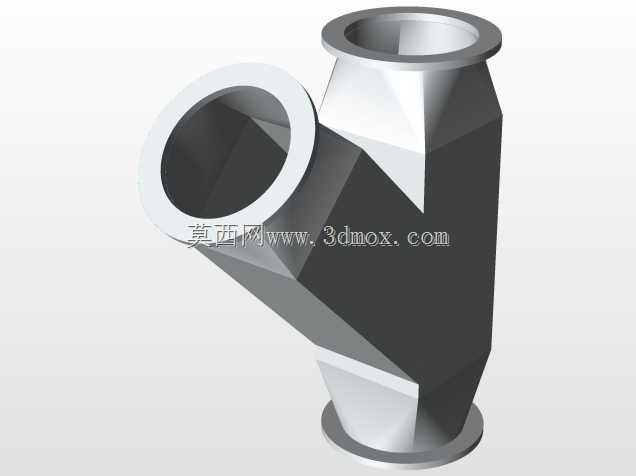

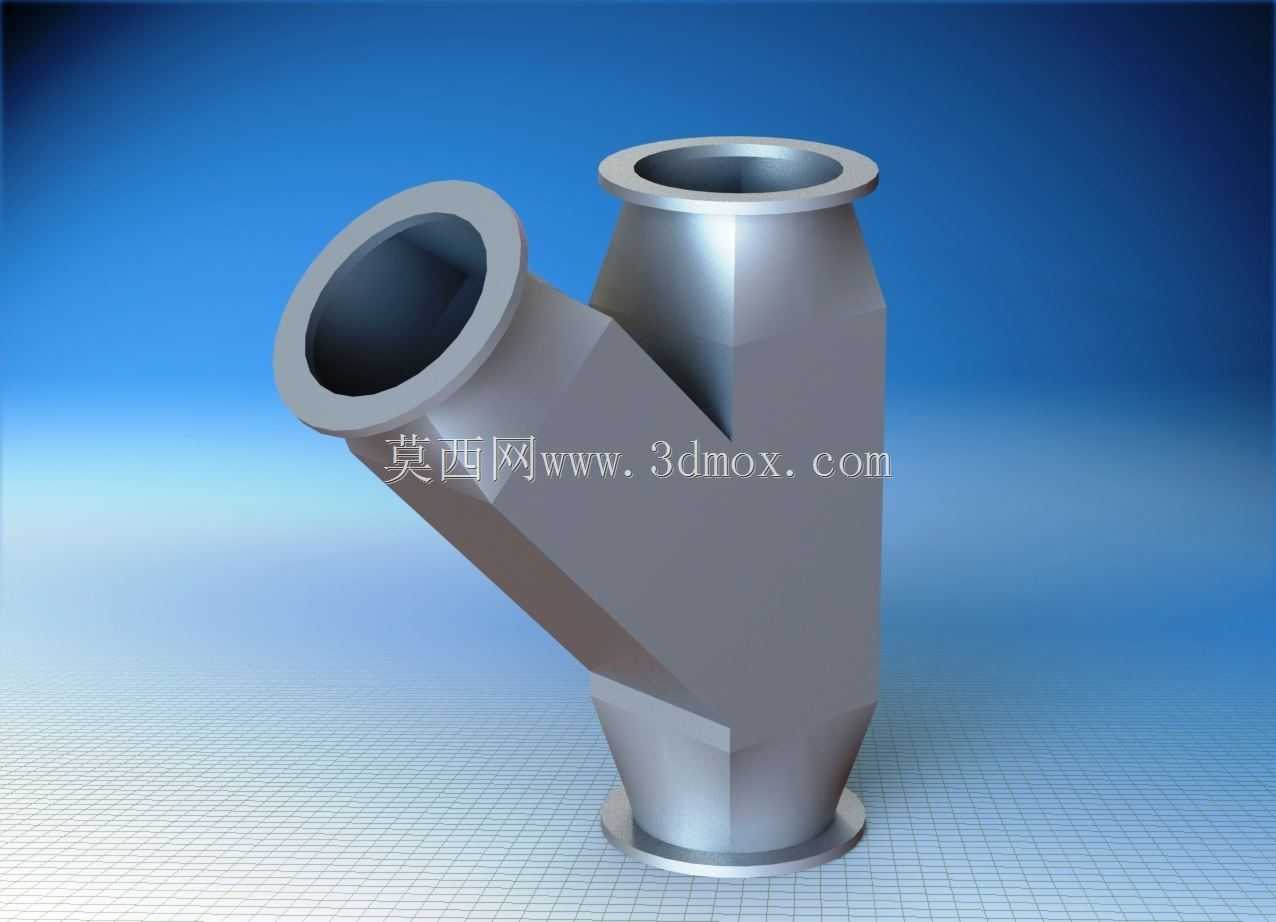

　　该岔管构件主要应用于城市轨道交通地下区间的通风、给排水及介质输送管路系统中，作为管路分岔节点实现单路主管向两个不同方向支管的介质导流，在地铁隧道的环控通风系统、消防排水管路以及压风补给管路中都能见到这类构件的应用场景。不同于常规等径三通的对称结构，这款岔管采用非对称斜向分岔设计，其中支管与主管轴线呈固定倾角布置，能够适配隧道内狭小安装空间下的管路走向需求，避免管路弯折带来的额外流阻损失，同时减少管路连接节点数量，降低现场安装的焊缝施工量与后期渗漏风险。从结构设计层面来看，整体采用变径过渡结构，底部入口端为法兰连接结构，向上延伸过程中通过多面折边的棱台状过渡段实现截面变化，顶端垂直向上的支管与斜向伸出的支管端部均设置标准法兰连接面，

　　三个连接端面的法兰盘均预留均匀分布的螺栓安装孔位，可直接与同管径的标准法兰管路对接，无需额外加工过渡接头。构件主体的壁厚根据管路输送介质的压力等级做了均匀化设计，过渡段的折角位置做了圆弧过渡处理，避免介质流经时产生涡流区，同时降低折角位置的应力集中系数，满足长期承压工况下的结构强度要求。安装边界方面，该构件三个法兰端面的形位公差控制在管路安装的通用标准范围内，斜向支管的伸出长度、垂直支管的高度以及底部接口的安装基准面尺寸都经过适配性设计，能够直接匹配300毫米管径的地铁常规管路安装空间，安装时仅需通过法兰螺栓紧固搭配密封垫片即可完成固定，不需要额外制作安装支架，构件自身的结构刚度可承受管路内部介质压力与常规振动载荷。

　　在实际工况运行中，这类岔管内部通过的介质多为常压状态的通风气流或是低压状态的消防水体，斜向支管的角度设计充分考虑了介质流向的平顺性，气流从底部接口进入后，可顺着斜向管壁自然分流至两个出口方向，相比直角三通能够降低15%左右的局部流阻，减少通风系统的风机能耗，在排水工况下也能避免直角位置的杂物淤积，降低管路堵塞的维护概率。建模过程中对法兰盘的密封面做了精准的平面度还原，过渡段的折边拼接位置做了连续的焊缝结构示意，能够直接用于管路系统的装配干涉检查、预制加工下料以及施工模拟，构件的所有外形尺寸都严格遵循地铁管路系统的通用安装规范，可直接导入整体隧道机电模型中做碰撞检测，提前排查安装阶段可能出现的空间冲突问题。
