带侧通接口法兰式机械连接壳体结构

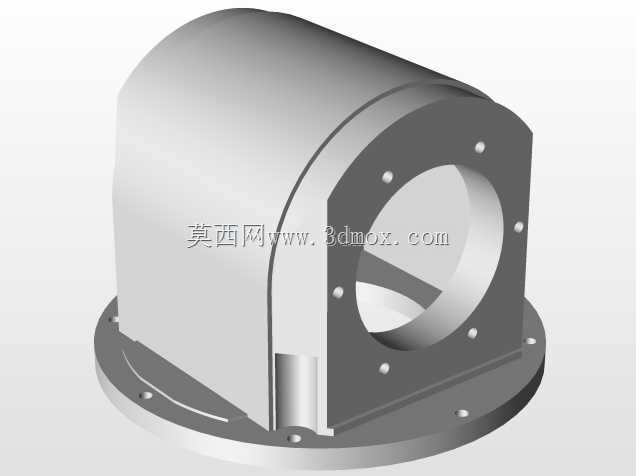

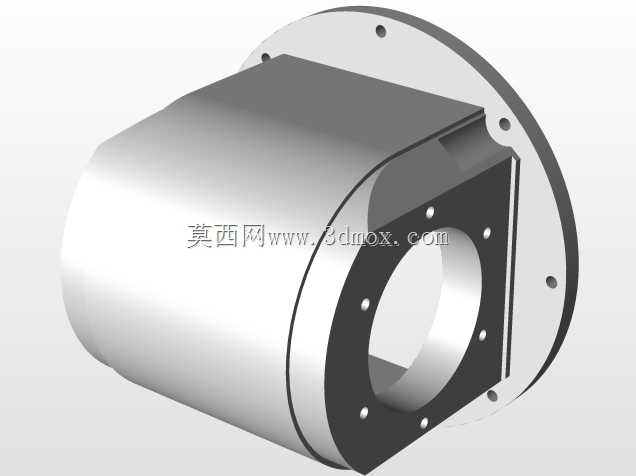

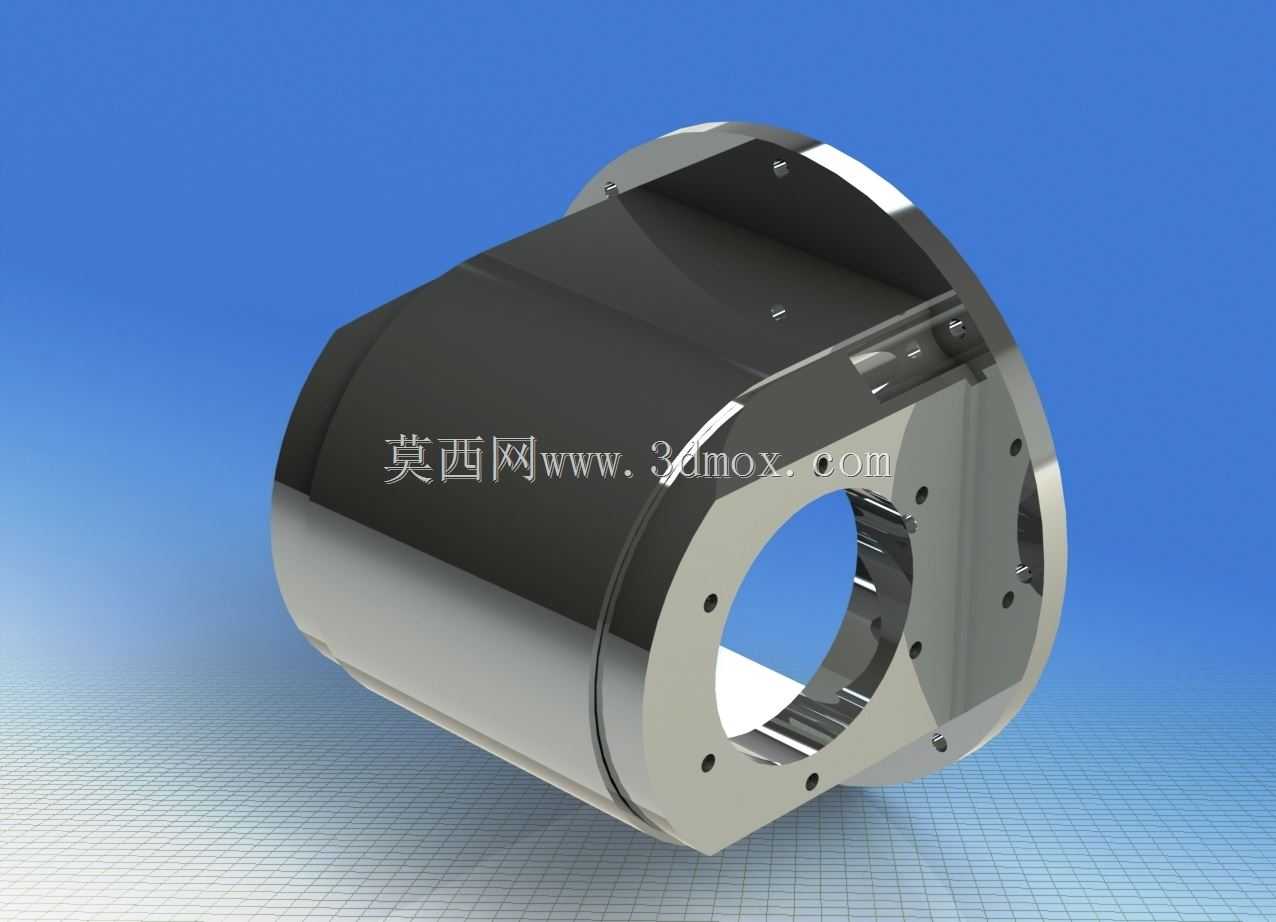

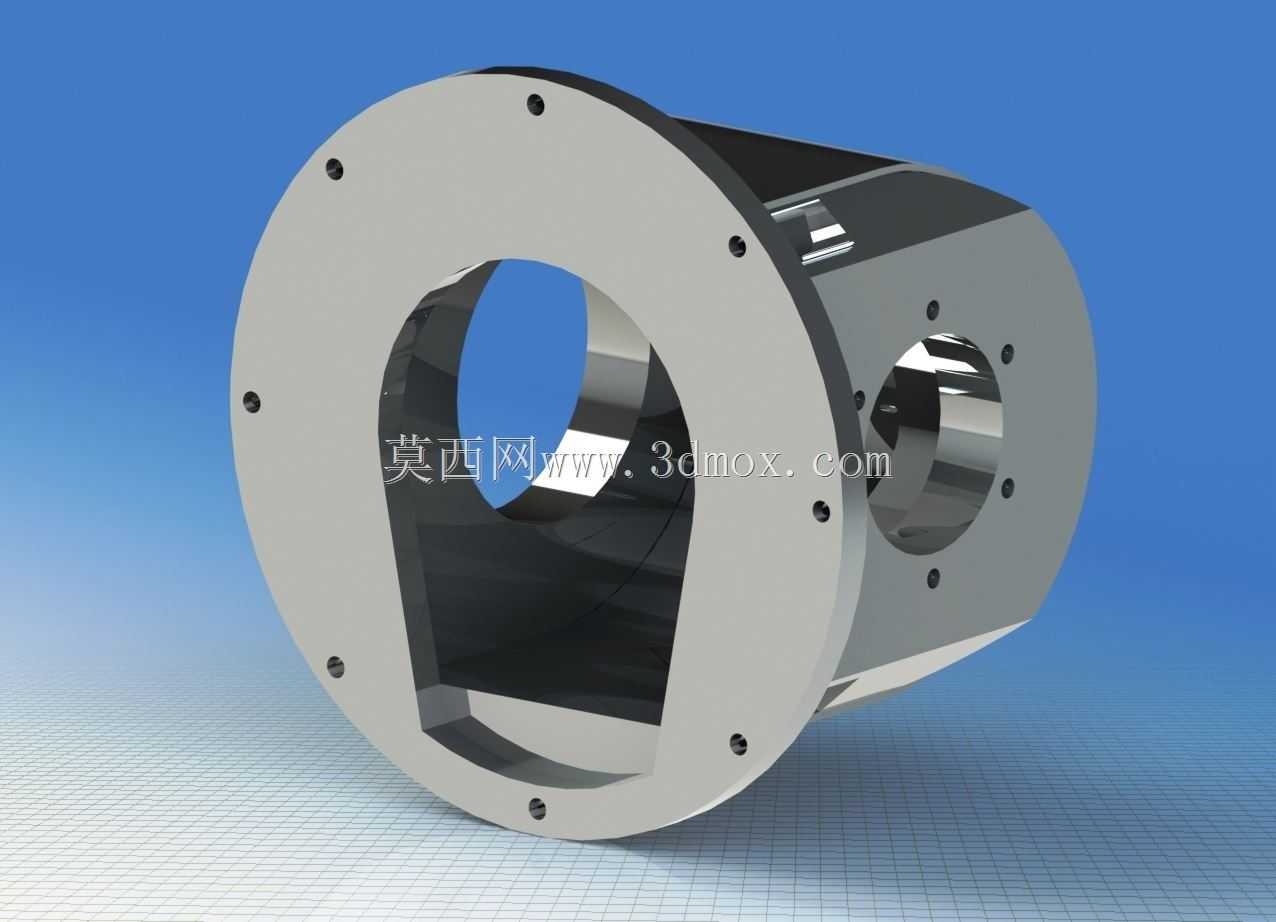

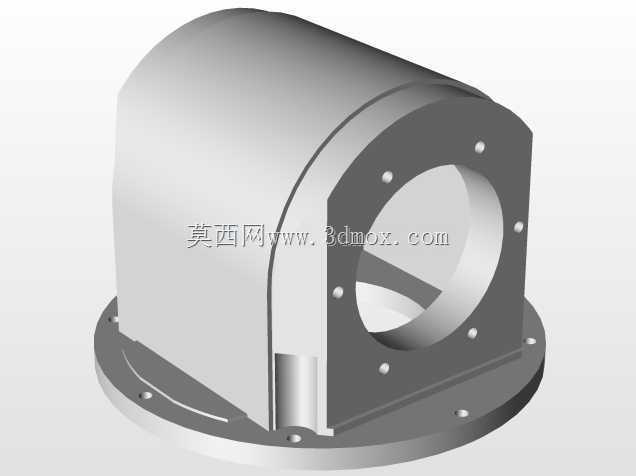

　　这类带侧通接口的法兰式壳体，在工业传动、流体输送、主轴安装场景中应用十分广泛，常见于伺服电机输出端转接、减速机输入侧连接、泵组腔体集成等工位，承担着轴系防护、介质导流、部件对接定位的多重作用。从结构上看，主体为回转式腔体结构，一端为大尺寸圆形安装法兰，法兰端面沿圆周均匀分布多个螺栓过孔，用于和对接设备的端面实现刚性连接，孔位的分度精度直接决定了对接后的同轴度误差，设计时需要匹配对接端的螺栓孔位公差，通常孔位位置度公差控制在0.1mm以内，避免安装时出现螺栓别劲、密封面压合不均的问题。法兰端面的加工粗糙度需要达到Ra1.6以上，保证对接后密封垫的压合均匀性，防止腔体内部的润滑脂、输送介质出现渗漏。腔体侧面开设的垂直通口，

　　主要用于穿设管线、安装检测传感器、或者作为侧向介质的进出通道，通口端面同样带有小型安装法兰，通过螺栓可以外接管路或者传感器安装座，通口与主腔体的相交处做了圆弧过渡处理，避免应力集中，在承受腔体内部压力或者外部振动载荷时，减少相交位置的应力开裂风险。主腔体的内孔为阶梯式结构，不同直径的台阶分别用于安装轴承、密封件、轴套或者限位挡圈，台阶的轴向尺寸公差需要严格控制，保证内部装配的零件轴向间隙符合设计要求，避免轴系运转时出现窜动。设计这类壳体时，首先要确定两端对接部件的安装尺寸，包括对接法兰的止口直径、螺栓孔分布圆直径、孔的数量与规格，止口的配合通常选用H7/h6的间隙配合，既保证安装时的定位精度，又不会因为配合过紧导致拆装困难。

　　主腔体的壁厚需要根据实际承受的载荷计算，若是用于压力介质输送的场景，需要按照薄壁圆筒强度公式核算壁厚，预留足够的安全系数，若是仅作为轴系防护的结构件，壁厚在满足刚性要求的前提下可以适当减薄，控制整体重量。安装边界方面，大端法兰的外径是主要的径向安装限制尺寸，设计时需要确认对接设备周边的操作空间，保证螺栓拆装时扳手有足够的活动空间，侧面接口的朝向需要根据实际管线排布方向确定，建模时可以将侧接口的角度设置为可参数化调整，方便适配不同的安装工位。壳体的材质通常根据使用场景选择，普通工业传动场景选用灰铸铁即可，成本低且减震性能好，有耐腐蚀要求的场景可以选用铸不锈钢或者铝合金材质，铝合金材质的壳体重量更轻，适合对安装重量有要求的移动设备场景。

　　在结构细节上，所有的棱边都做了倒角处理，既避免安装时划伤操作人员，也能去除加工毛刺，防止毛刺脱落进入腔体内部损坏运转零件。法兰背面的螺栓过孔位置做了锪平处理，保证螺栓拧紧时螺母端面能够和安装面完全贴合，避免螺栓出现倾斜受力的情况。这类壳体在装配时，通常先将内部的轴承、密封件等零件压装入腔体内孔，再通过大端法兰的螺栓和对接设备紧固，侧面接口根据使用需求安装对应的接头或者传感器，整体装配完成后需要检查轴系的转动灵活性，确认没有卡滞、异响的情况，同时根据使用要求进行密封测试或者空载试运转。
