法兰式轮缘连接盘机械结构设计

　　这类带法兰结构的轮缘零件，常应用在回转类设备的端部连接位置，比如中小型传动设备的轴端限位、带轮与轴系的衔接部位、低速重载输送设备的轮体侧封结构中，承担轴向定位、扭矩传递、相邻部件安装基准的多重作用。从实际工程场景来看，这类零件多布置在设备外露的轴端位置，既要承受轴系运转带来的径向载荷，也要抵消传动过程中产生的轴向窜动力，同时还要为外侧的端盖、密封件、防护壳提供安装贴合面，因此结构设计上兼顾了定位精度与安装便利性。

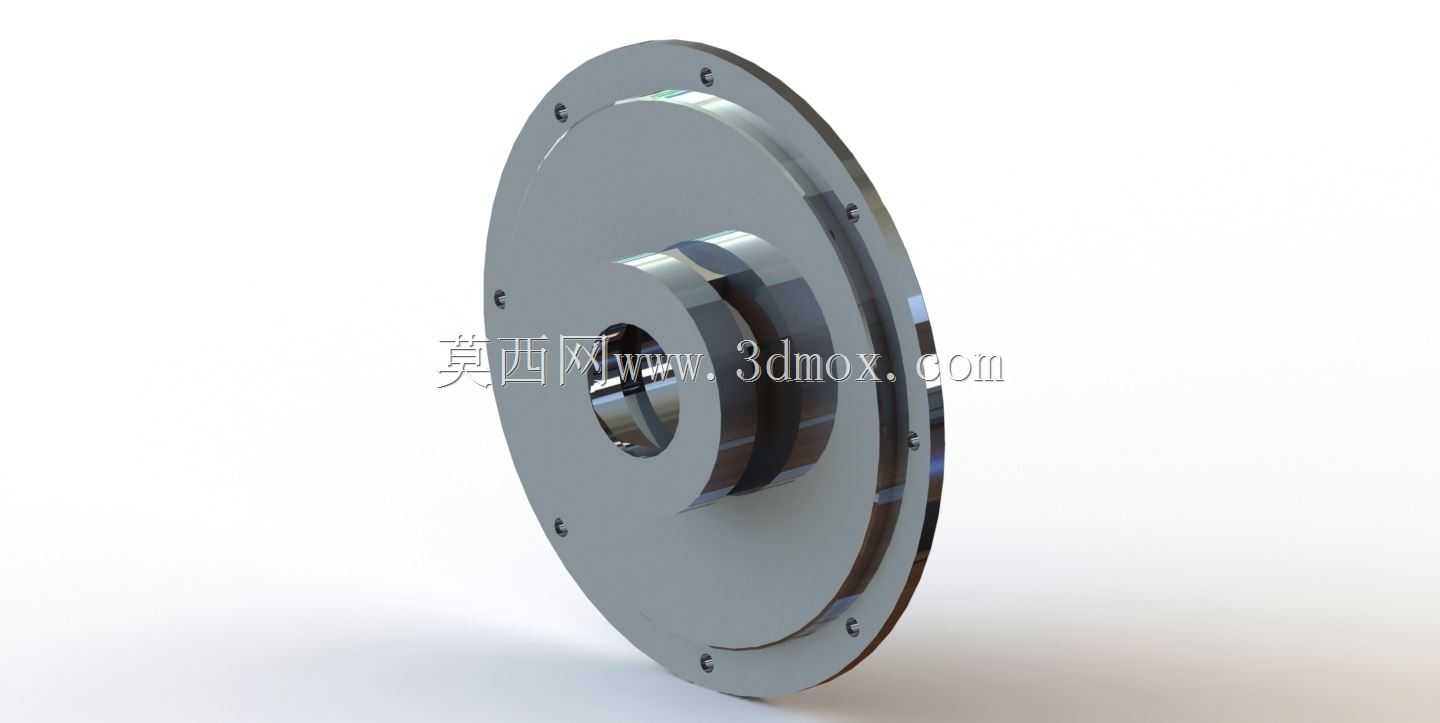

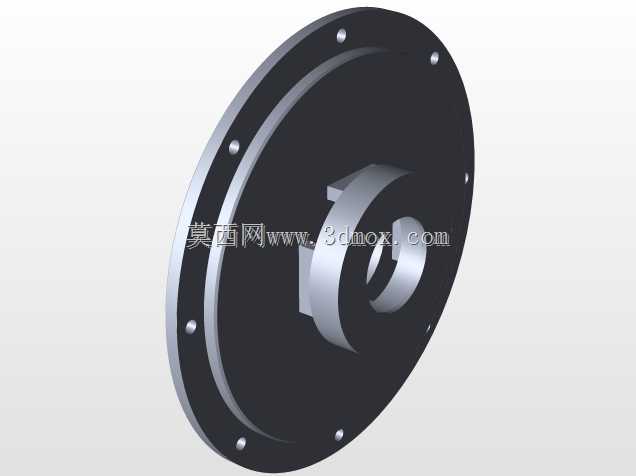

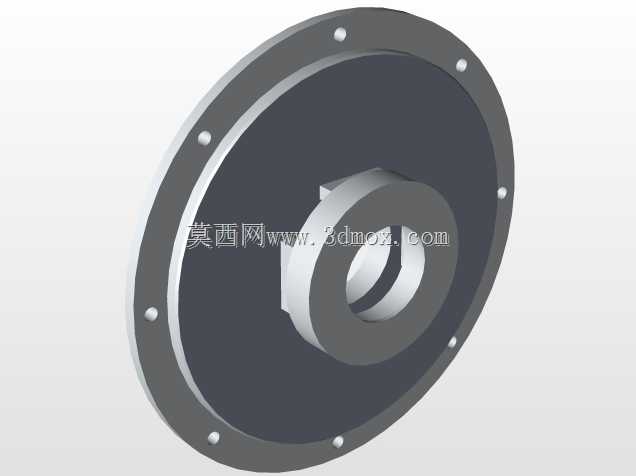

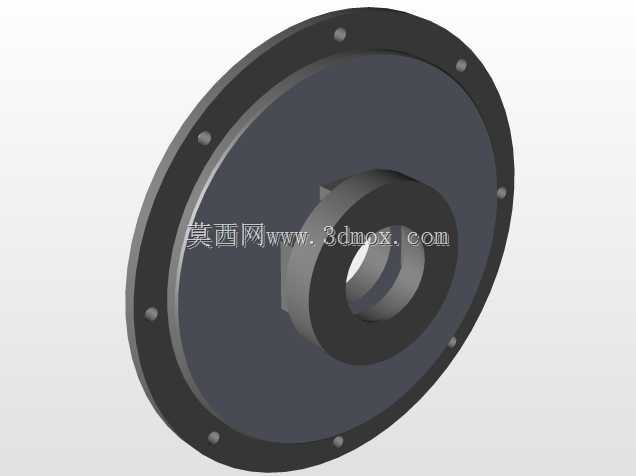

　　从结构设计思路来看，该零件采用一体化盘式结构，中心设置阶梯式轴孔，不同直径的孔段分别对应轴的配合段、密封件安装位，轴孔与轴的配合多选用过渡配合，既保证装配时的同轴度，也避免过盈配合带来的拆装困难。盘体外侧的法兰边均匀分布多个安装通孔，孔位的分度圆直径经过严格计算，避开盘体内部的应力集中区域，安装时通过螺栓穿过通孔与相邻的轮体、轴承座或者机架端面锁紧，螺栓预紧力均匀分布在法兰端面上，不会出现局部应力过大导致的盘体变形。盘体靠近中心轮毂的位置做了加厚处理，提升轴孔位置的结构强度，避免轴系运转时的扭矩作用导致轮毂开裂，法兰边与轮毂之间采用大圆角过渡，减少应力集中点，提升零件的抗疲劳性能，适配长期连续运转的工况需求。

　　在安装边界与尺寸设计上，这类零件的轴向总厚度需要匹配轴端的伸出长度，保证装配后轮毂端面不超出轴端的锁紧位，法兰边的外径要小于相邻轮体的最大外径，避免运转时与周边的防护结构、机架部件产生运动干涉。法兰端面上的安装孔采用通孔设计，装配时可以从外侧直接穿入螺栓，不需要在盘体背面预留扳手空间，适配空间紧凑的安装场景。中心轴孔的内径公差根据配合轴的精度等级匹配，通常取H7级公差，保证与轴的同轴度控制在0.02mm以内，避免高速运转时出现偏心抖动。法兰端面的平面度要求控制在0.03mm以内，保证与相邻部件贴合时没有间隙，避免螺栓锁紧后出现局部翘曲，影响连接刚性。

　　从实际使用的功能特性来看，该零件除了基础的连接定位作用，还可以作为密封结构的支撑载体，法兰端面的环形凹槽可以嵌入O型密封圈或者防尘毡圈，阻挡外界的粉尘、水汽进入轴承腔或者传动箱内部，延长内部传动部件的使用寿命。盘体的外圆面可以根据需求加工成光滑面或者带浅槽的结构，光滑面适配需要加装外置防护罩的场景，带浅槽的结构可以嵌入防尘圈，进一步提升轴端的密封性能。零件的材质多选用45号钢或者铸钢材质，经过调质处理后表面硬度达到HB220-250，兼顾强度与韧性，承受冲击载荷时不会出现脆性断裂，表面做发黑或者镀锌处理，提升防锈能力，适配多粉尘、潮湿的工业车间环境。

　　在建模过程中，这类盘类零件需要重点关注孔位的分度精度、各阶梯面的同轴度、过渡圆角的尺寸一致性，避免建模时出现特征遗漏导致的加工误差。安装孔的位置需要与相邻配合件的孔位一一对应，建模时可以通过阵列特征保证孔位的分度误差控制在允许范围内，中心轴孔的各阶梯段长度需要严格匹配轴上对应零件的安装尺寸，避免装配时出现轴上零件无法到位、或者轴向间隙过大的问题。法兰端面的密封槽尺寸需要根据选用的密封圈规格匹配，槽宽与槽深的公差控制在合理范围内，保证密封圈装配后压缩量适中，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足出现密封失效。
