八规格直通式软管快插接头三维设计

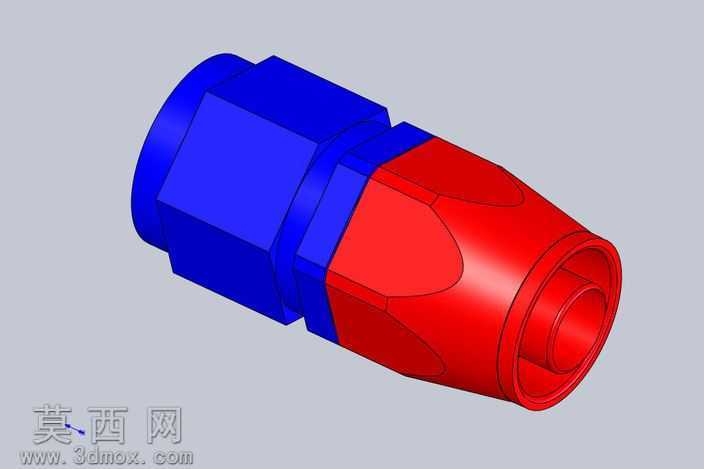

本作品为适配8规格管路的直通软管接头三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循管路接头的行业通用尺寸规范，保证各结构段的尺寸公差符合实际装配要求。模型整体采用两段式结构设计，左侧为硬质连接端，建模时通过拉伸凸台命令构建外六角拧动结构，六角对边尺寸匹配标准扳手规格，方便实际安装时的施力操作，内部加工有标准内螺纹通道，可与对应规格的硬管或设备接口实现密封螺纹连接；右侧为软管插接端，通过旋转凸台命令构建带锥度的插接导向结构，外表面设计有多道环形防滑倒刺结构，可在软管插入后嵌入软管内壁，提升连接后的抗拉脱能力与密封性能，两段结构的衔接处设计有定位凸台，可在装配时实现轴向定位，避免安装过度导致的结构损坏。材质分配上，左侧硬质连接端赋予蓝色工程塑料材质，模拟实际产品中采用的增强尼龙材质效果，表面设置哑光磨砂质感，还原工程塑料的真实触感；右侧软管插接端赋予红色POM材质，表面设置轻微光泽质感，区分不同功能段的材质差异，同时通过外观颜色区分可快速识别接头的安装方向。渲染环节采用软件内置的Photoview360渲染器，设置柔和的工作室环境光，添加多组辅助光源消除结构死角的阴影，清晰展现六角棱边、环形倒刺、衔接凸台等所有结构细节，模型未做过度的外观美化，所有结构特征均与实际量产产品保持一致，可直接用于管路装配模拟、产品展示、教学演示等场景。建模过程中对所有特征添加了几何约束与尺寸关联，修改核心参数即可快速适配不同通径规格的同系列接头设计，具备良好的参数可编辑性，模型的所有倒角、圆角特征均按照实际加工工艺设置，避免出现工艺无法实现的尖锐棱角，保证设计方案可直接对接后续的开模生产流程。
