多翼式结构散热器冷却风扇三维设计

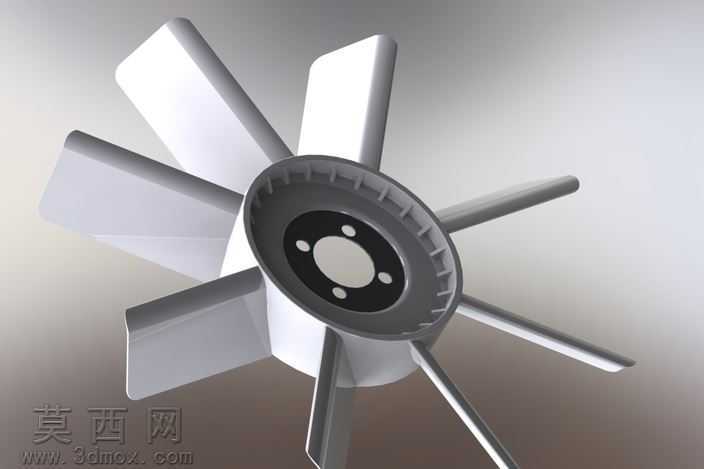

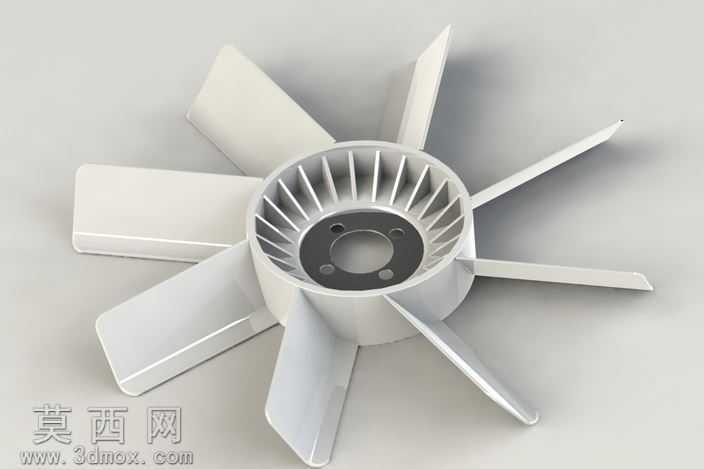

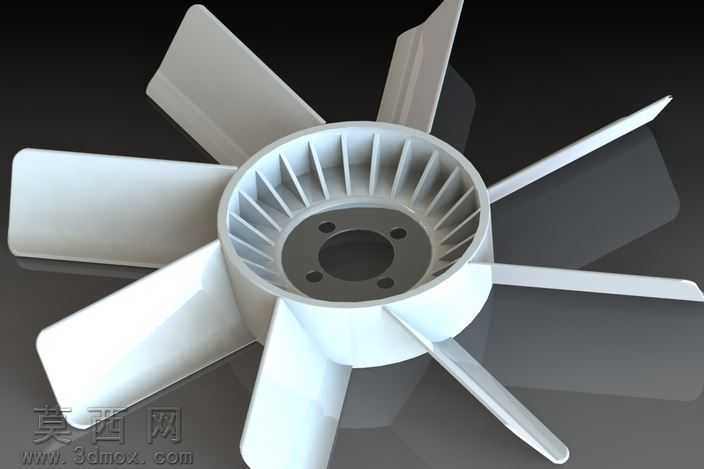

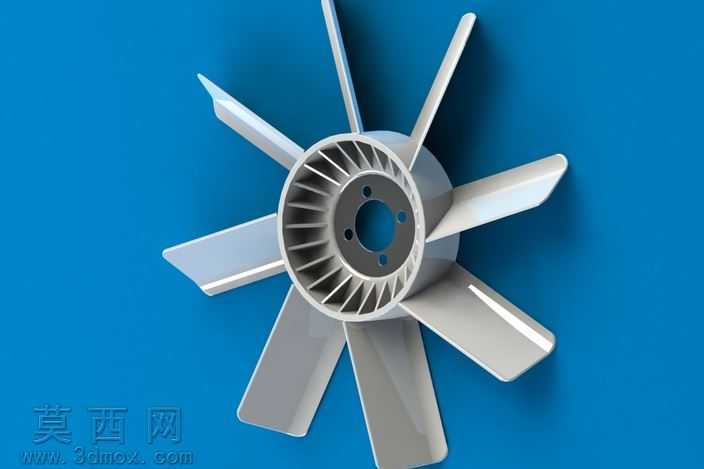

本模型采用三维参数化建模方式完成，整体围绕风冷散热的核心功能展开结构设计，建模过程中先以中心安装基座为基准定位，绘制中心带定位孔的安装盘结构，安装盘上预留的安装孔位完全匹配标准散热器的装配尺寸，保证后续装配的适配性。中心基座外侧先构建环形的内导风轮结构，导风轮上均匀排布径向的导流筋条，筋条采用等距阵列的方式生成，每根筋条的弧度经过反复调整，能够在叶轮转动时对气流进行初步梳理，减少气流在中心区域的紊流损耗，提升进风效率。外伸的主扇叶采用长短错落的非对称排布设计，共设置八片外伸叶片，其中四片为宽幅长叶片，四片为窄幅短叶片，长短叶片间隔阵列排布，这种设计能够打破叶片转动时的气流共振频率，有效降低风扇运转时的气动噪音，同时宽幅叶片可以推动更大体量的空气流动，窄幅叶片则可以补充气流间隙，提升整体出风的均匀度。扇叶的翼型截面采用流线型曲面设计，从叶根到叶尖的厚度逐渐递减，叶根位置做加厚处理保证结构强度，避免高速转动时叶片出现形变断裂，叶尖位置做收边薄化处理，减少叶尖的气流涡流损失。材质设计上，整体模型赋予哑光浅灰白色硬质工程塑料材质，中心安装盘位置赋予哑光深灰金属材质，还原真实产品的材质质感，渲染时采用柔和的漫反射打光方式，清晰展现叶片的曲面弧度、导风筋的排布细节以及各部件的装配关系。设计过程中充分考量了风冷散热的实际使用需求，所有叶片的倾斜角度经过优化，既保证足够的风压输出，又兼顾转动时的动平衡性能，长短叶片的重量差在建模时通过调整内部厚度做配平处理，避免高速转动时出现偏心抖动的问题，内导风轮与外叶片采用一体化建模方式，还原真实产品一体注塑成型的工艺特征，整体结构无冗余设计，所有曲面过渡均做圆角处理，避免应力集中问题，完全符合散热风扇的实际生产制造与使用性能要求。
