轧钢设备用双出轴传动轴承座结构

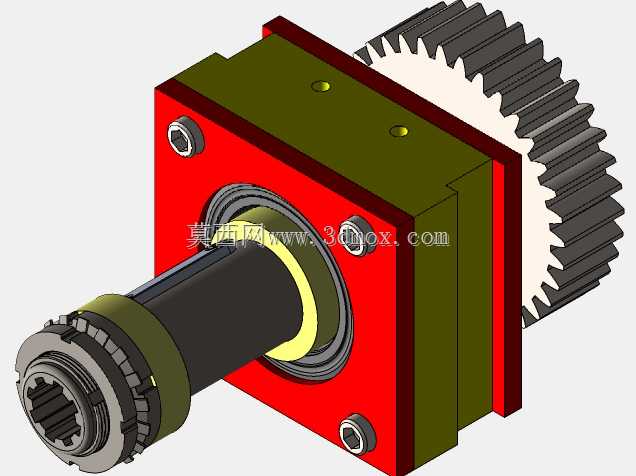

　　在热轧带钢、型钢轧制的产线传动段，这类双出轴支撑结构是连接主传动电机与轧辊辊系的核心中间承载部件，日常运行中需要同时承受轧制过程带来的径向冲击载荷与轴系窜动带来的轴向载荷，其结构可靠性直接决定整条轧线的连续作业率，一旦支撑位出现磨损偏移，轻则导致轧件尺寸超差，重则引发轴系抱死、传动链断裂的停线事故。从结构设计逻辑来看，该部件采用分体式箱体拼接结构，红色涂装的主承载箱体为铸铁材质，具备足够的刚性吸收轧制过程的振动，箱体两侧的安装耳位预留了通孔，可通过高强度螺栓直接固定在轧机机架的安装基准面上，安装时需要先校准箱体中心与轧辊、电机输出轴的同轴度，同轴度公差需控制在0.02mm以内，避免轴系运行中出现偏磨。

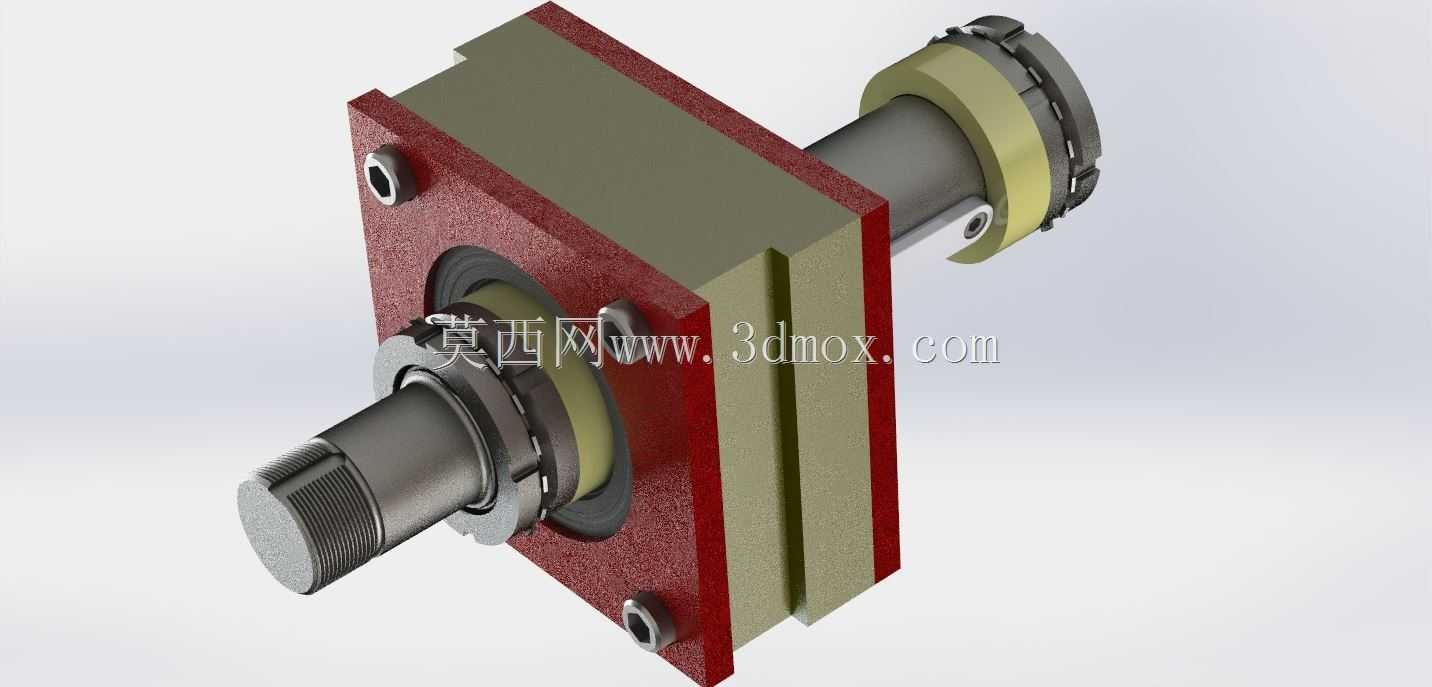

　　中间的隔层结构采用耐磨铜合金与缓冲垫层复合设计，一方面可以为两侧的轴承提供精准的轴向定位，另一方面可以吸收轴系热胀冷缩产生的位移量，避免轴承运行中出现额外的轴向附加载荷。两侧伸出的轴端分别设计了不同的连接结构，一端为带外螺纹的轴头，可通过锁紧螺母固定联轴器与主传动端连接，另一端预留了键槽与定位台阶，用于连接轧辊端的连接套，轴颈位置安装的密封组件采用双唇口骨架油封搭配防尘挡圈的结构，能够阻挡轧制过程中产生的氧化铁皮、冷却水进入轴承腔内部，延长润滑脂的更换周期与轴承的使用寿命。从安装边界尺寸来看，箱体的方形主体结构边长适配多数中小型轧机的机架安装位间距，两侧轴伸的长度预留了足够的联轴器安装调整空间，

　　不需要额外切割修改轴长即可适配不同规格的联轴器，安装时轴承腔内需填充极压锂基脂，填充量控制在腔体容积的三分之二即可，避免填充过多导致运行中温升过高。日常运维中，该结构的检查点主要集中在箱体连接螺栓的预紧力、油封的密封状态以及轴端的窜动量，正常运行状态下轴端的轴向窜动量不应超过0.1mm，若窜动量超标则需要拆开箱体检查中间隔层的磨损量以及轴承的游隙，及时更换磨损件即可快速恢复运行。不同于普通传动用的标准轴承座，该结构针对轧钢车间多粉尘、高冲击、连续运行的工况做了针对性强化，箱体的壁厚比同规格标准轴承座厚30%，安装螺栓的规格也提升了一个等级，能够承受轧制过程中突发的钢坯咬入冲击载荷，轴表面做了淬火处理，硬度达到HRC45-50，

　　避免长期运行中轴颈与油封配合位置出现磨损沟槽导致密封失效。在三维建模过程中，该结构的装配关系需要重点关注轴承与轴、轴承与箱体孔的配合公差，轴与轴承内圈采用k6过渡配合，箱体孔与轴承外圈采用H7过渡配合，既保证装配时不会出现过松打滑的问题，也方便后期检修时的拆卸更换，两侧的密封件安装槽尺寸需要严格匹配油封的外径与厚度，避免安装后出现油封压偏或者脱出的问题。
