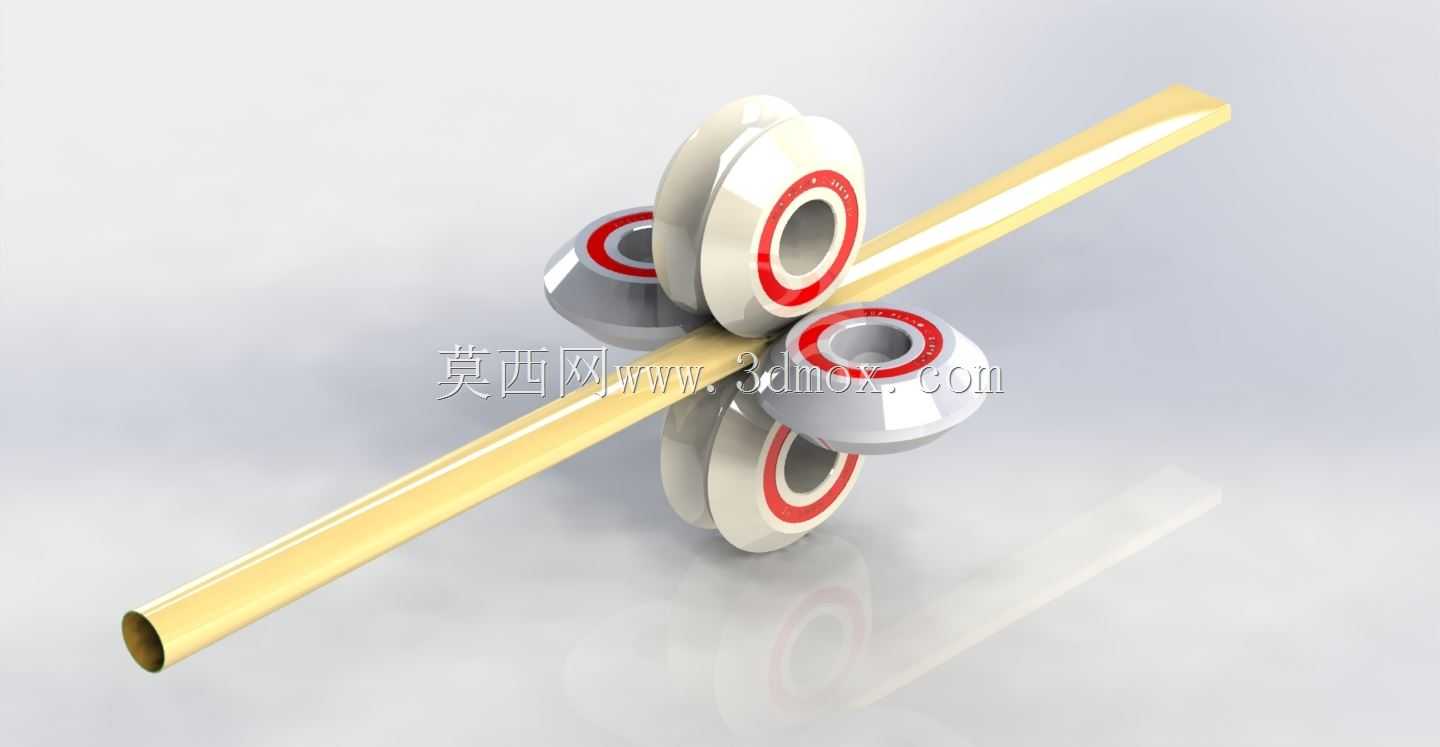

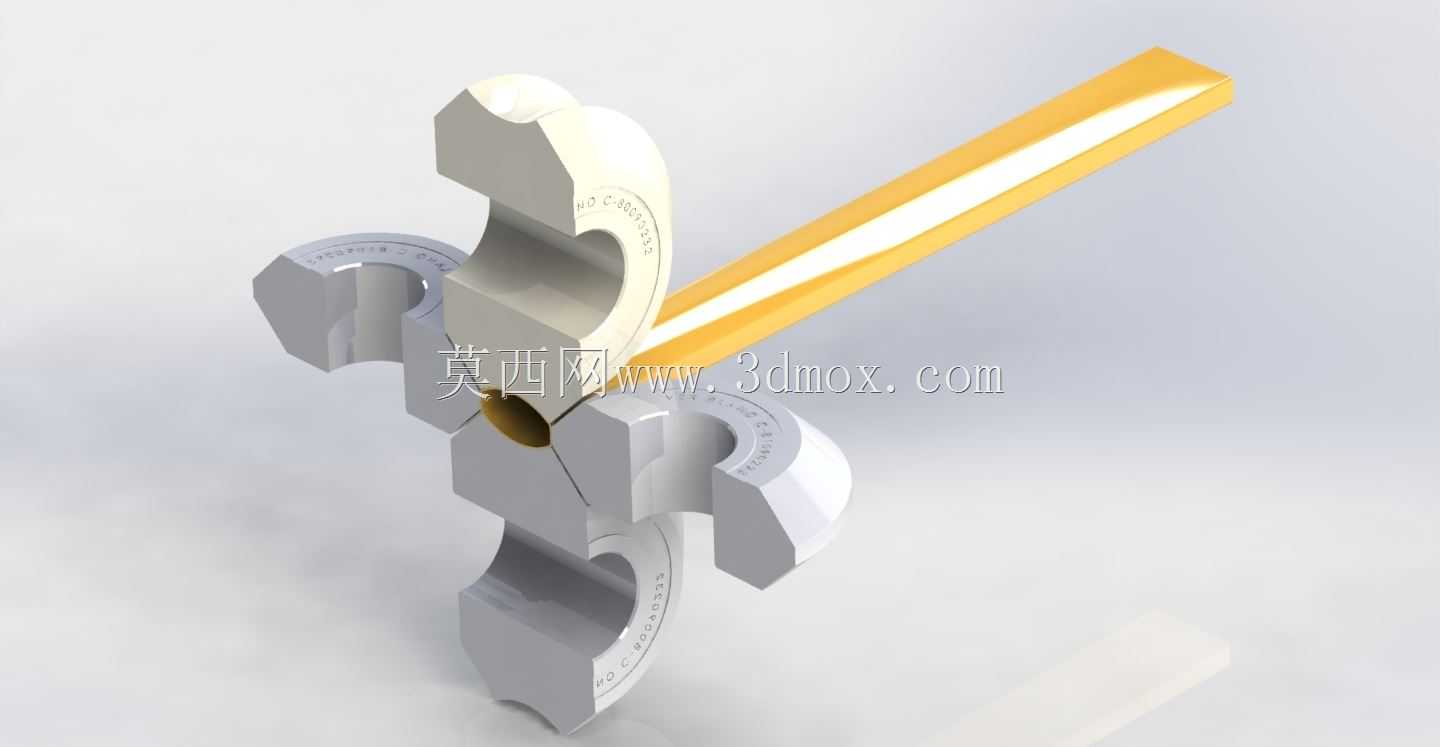

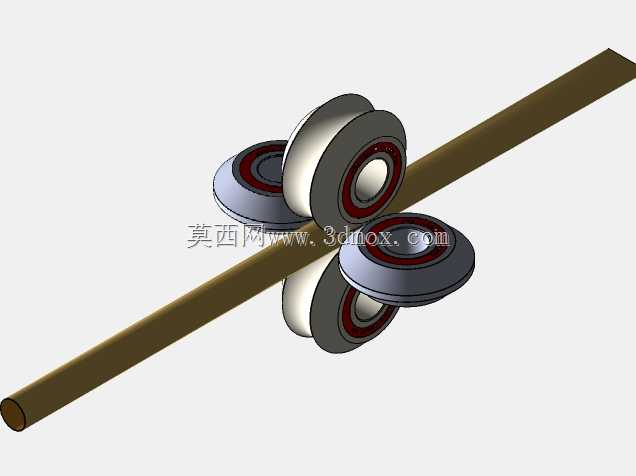

在金属型材冷弯加工产线中,圆管向矩形管的截面转换是高频加工工序,这类工序无法通过单次冲压完成,必须依靠多组依次排布的成型辊组逐道次对管材外壁施加渐进的塑性变形力,让圆形截面的管坯在连续进给过程中逐步完成侧壁压平、棱角成型的过程,最终得到尺寸精度符合要求的矩形截面管材。本次涉及的滚柱组件,正是该类滚压成型机组中承担核心变形功能的执行部件,区别于普通等截面型材的平辊结构,这类过渡段滚柱的型面需要严格匹配管坯在对应成型道次的瞬时截面轮廓,避免局部压下量过大导致管材出现壁部褶皱、开裂或者截面畸变的问题。从实际产线的排布逻辑来看,这类滚柱通常以对称四辊的形式布置在管坯的四个成型方向,上下辊对应矩形管的上下平面成型位置,
左右侧辊对应矩形管的两个侧壁成型位置,每一组辊轮的型面曲率都会沿着进料方向逐步变化,从最初贴合圆管外壁的圆弧面,逐道次过渡到贴合矩形管平面与圆角的成型面,让管坯的金属流动保持均匀,不会出现局部应力集中的情况。在结构设计层面,这类滚柱的中心采用标准轴承安装位,可直接适配产线通用的辊轴直径,安装时通过轴肩与锁紧套完成轴向定位,辊轮的径向跳动公差需要控制在0.02mm以内,避免高速滚压过程中出现管面压痕或者进给抖动的问题。滚柱的成型型面需要做抛光处理,表面粗糙度达到Ra0.8以下,减少和管材表面的滑动摩擦,降低成型过程中的阻力,同时避免刮伤管材的外壁镀层或者基础表面。从安装边界来看,单组滚柱的轴向宽度需要匹配对应规格矩形管的最大截面宽度,
辊轮的外径设计需要兼顾辊轴的安装强度与成型力的传递效率,外径过大会导致设备整体机架尺寸冗余,外径过小则会导致单道次成型的接触弧长过短,局部压应力过大损伤管材。在实际生产调试过程中,这类过渡段滚柱的压下量需要逐道次分配,前道次辊轮主要承担圆管初始的压圆变方的导向功能,压下量控制在总变形量的15%-20%,中间道次逐步加大变形量完成侧壁的压平,最后1-2组精整辊的压下量控制在5%以内,用于修正截面的尺寸精度与棱角的R角大小,保证最终成型的矩形管截面尺寸公差、直角度、平面度都符合行业使用标准。不同于焊接式的轧辊结构,这类组合式滚柱可以根据加工管材的壁厚、材质调整对应的辊缝间隙,加工普通碳钢管材时辊缝间隙略大于管材壁厚0.1-0.2mm,

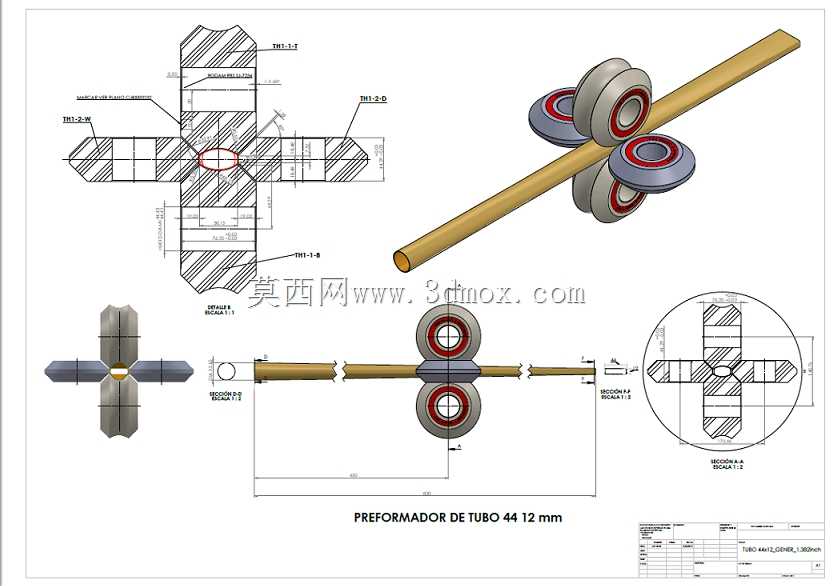

加工不锈钢等加工硬化明显的材质时,间隙需要适当放大到壁厚的1.1-1.2倍,避免辊轮对管材壁部造成过度挤压导致壁厚减薄超差。在长期的使用过程中,滚柱的成型型面会出现正常的磨损,当磨损量超过0.1mm时就需要及时更换或者重新修磨型面,否则会导致成型后的矩形管出现截面尺寸超差、表面划痕明显的问题,直接影响后续的切割、焊接、装配等工序的加工质量。这类滚压成型结构相比传统的拉拔、冲压成型工艺,具备连续加工效率高、材料损耗低、成型后管材内部残余应力小的优势,被广泛应用在建筑钢结构、家具管、汽车结构管、光伏支架管等各类矩形管材的生产场景中,不同规格的管材产线只需要更换对应型面的滚柱组件,就可以快速完成不同截面规格产品的生产切换,不需要对设备的整体机架与传动结构做大规模改动,设备的通用性与生产柔性得到了很大的提升。在三维建模过程中,这类滚柱的型面构建需要严格按照各道次的变形分配参数做曲面放样,保证型面的曲率过渡平滑,没有局部的拐点或者凸起,同时要预留出轴承安装的退刀槽、锁紧螺母的安装空间,保证加工完成的零件可以直接完成装配,不需要二次补加工。
