24英寸辐条式自行车外侧车轮结构设计

　　日常通勤、休闲骑行场景下的24英寸轮径自行车，轮组外侧结构直接关系到骑行过程中的受力传递、滚动稳定性与轮胎固定可靠性，这套外侧车轮结构的建模完全围绕实际装车使用的边界条件展开，没有冗余的装饰性设计。从实际使用场景来看，24英寸轮径多用于青少年自行车、城市短途通勤车以及部分折叠改装车型，轮组外侧需要同时承受骑行者的垂直载荷、过坎时的冲击载荷、转向时的侧向倾覆力矩，还要兼顾辐条张力的均匀分布、轮胎安装的配合精度，以及碟刹安装座的同轴度要求。设计过程中首先确定的是轮辋的截面轮廓，轮辋采用适配常规 clincher 外胎的钩边结构，胎圈座的直径严格匹配24英寸轮组的标准安装尺寸，轮辋内部的宽度对应常用的1.5-2.1英寸宽度外胎，

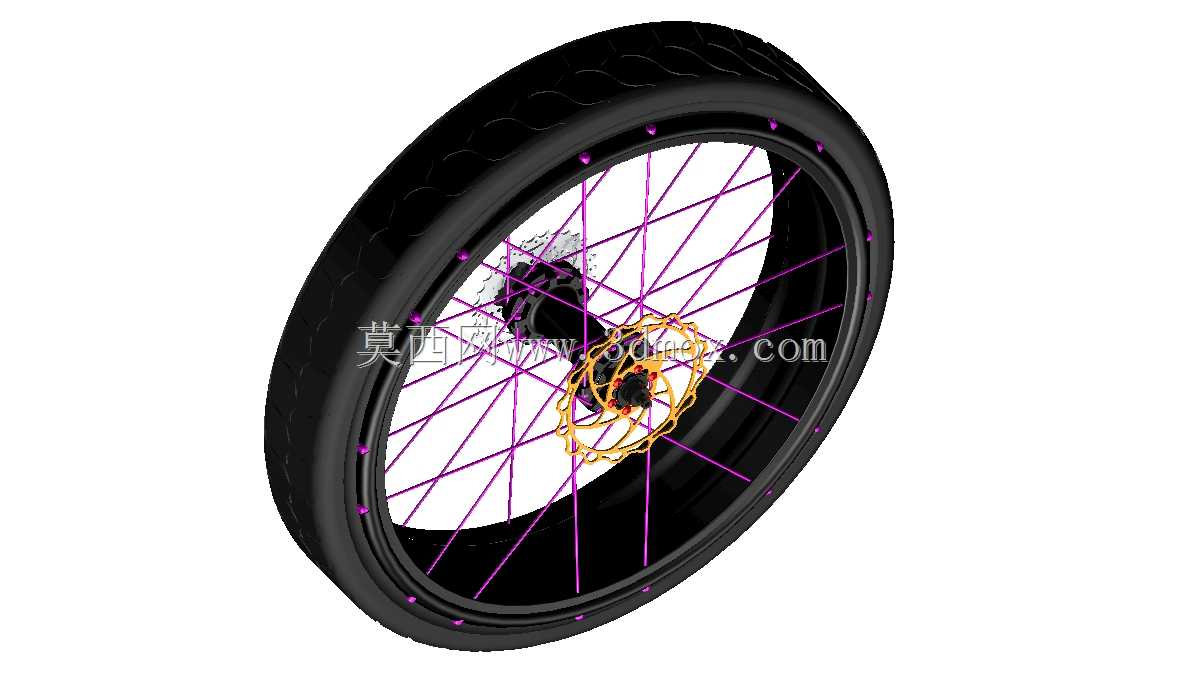

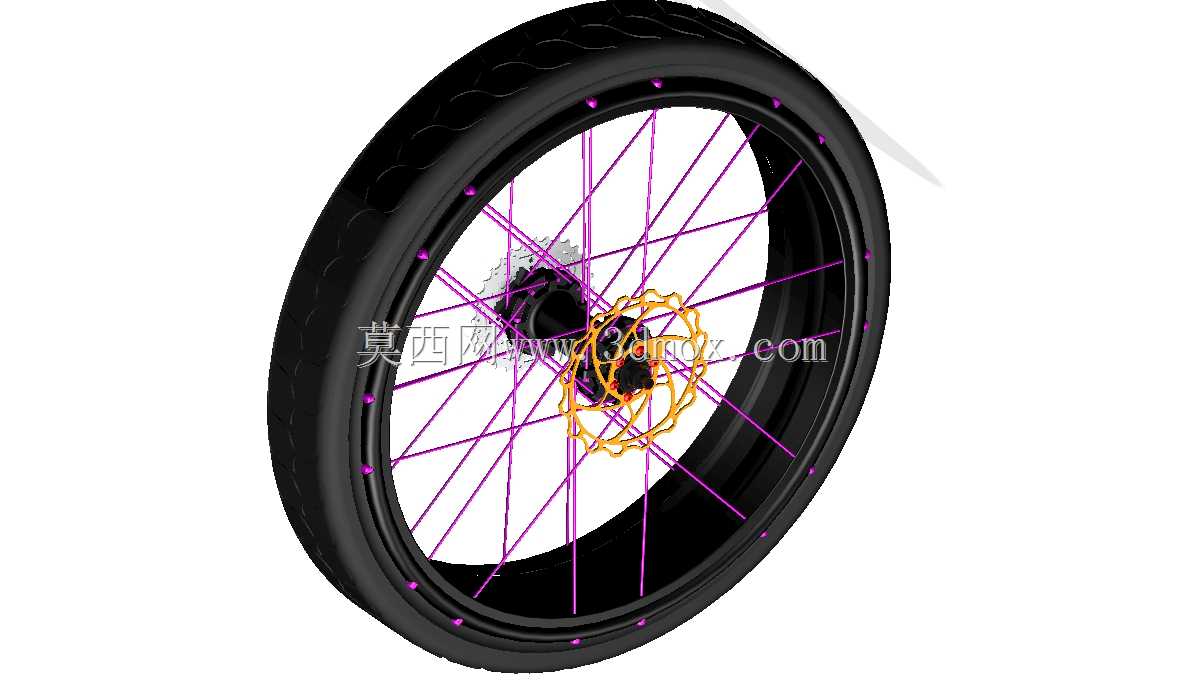

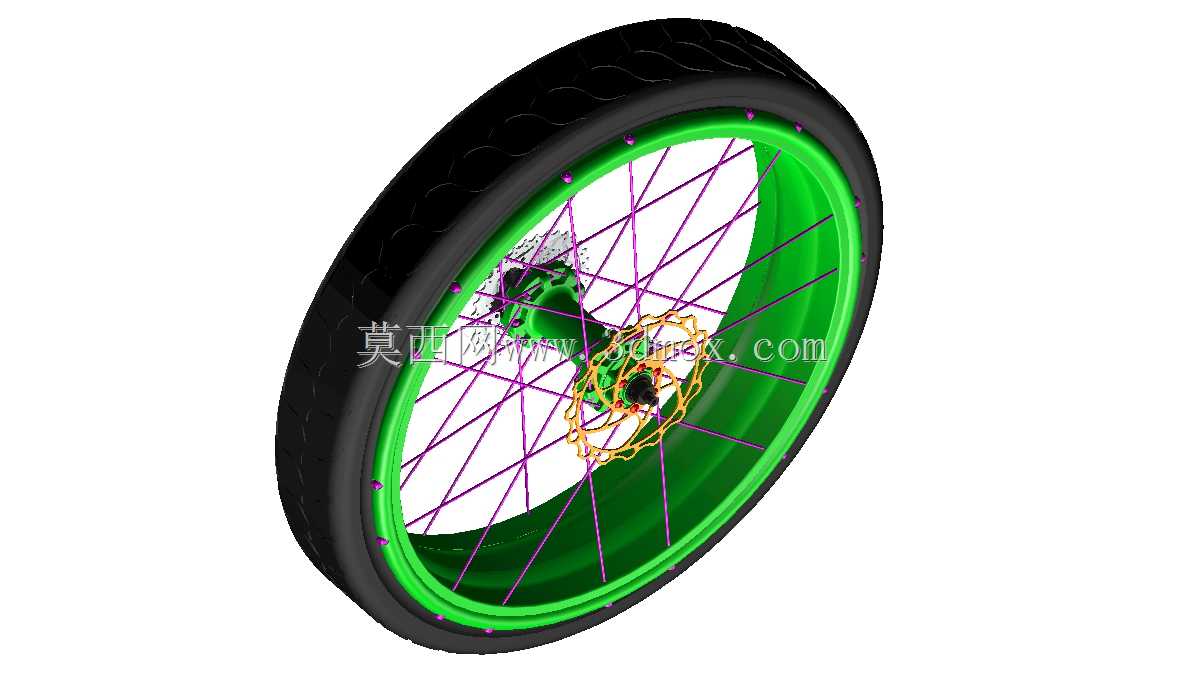

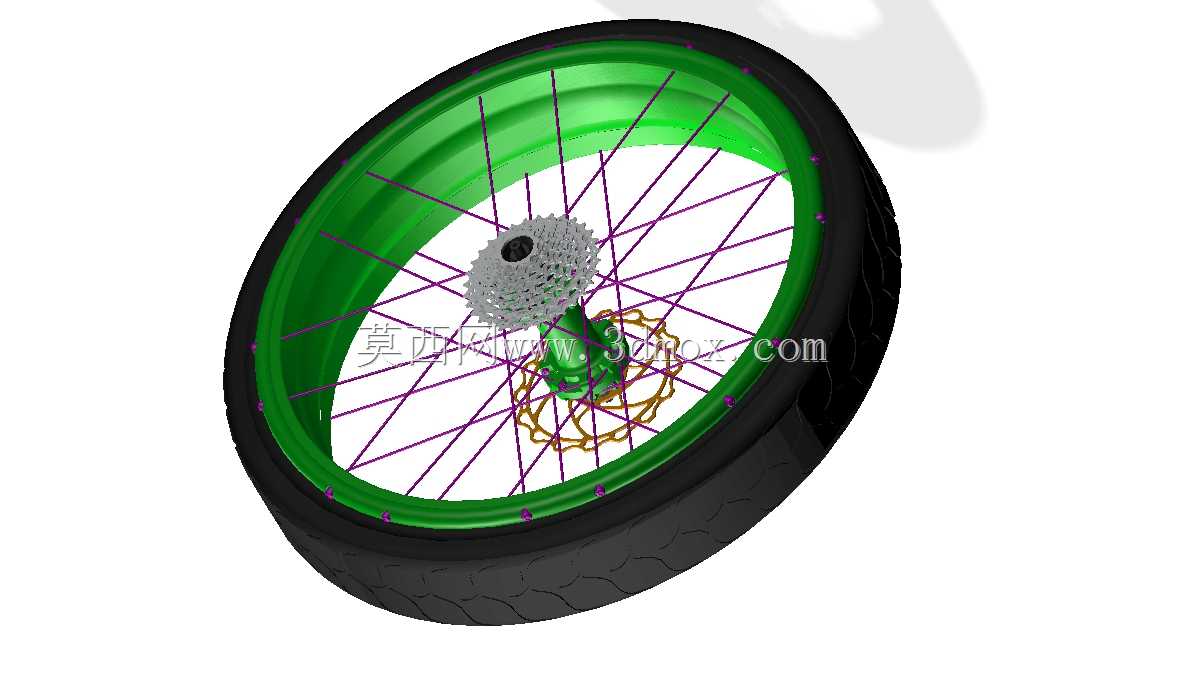

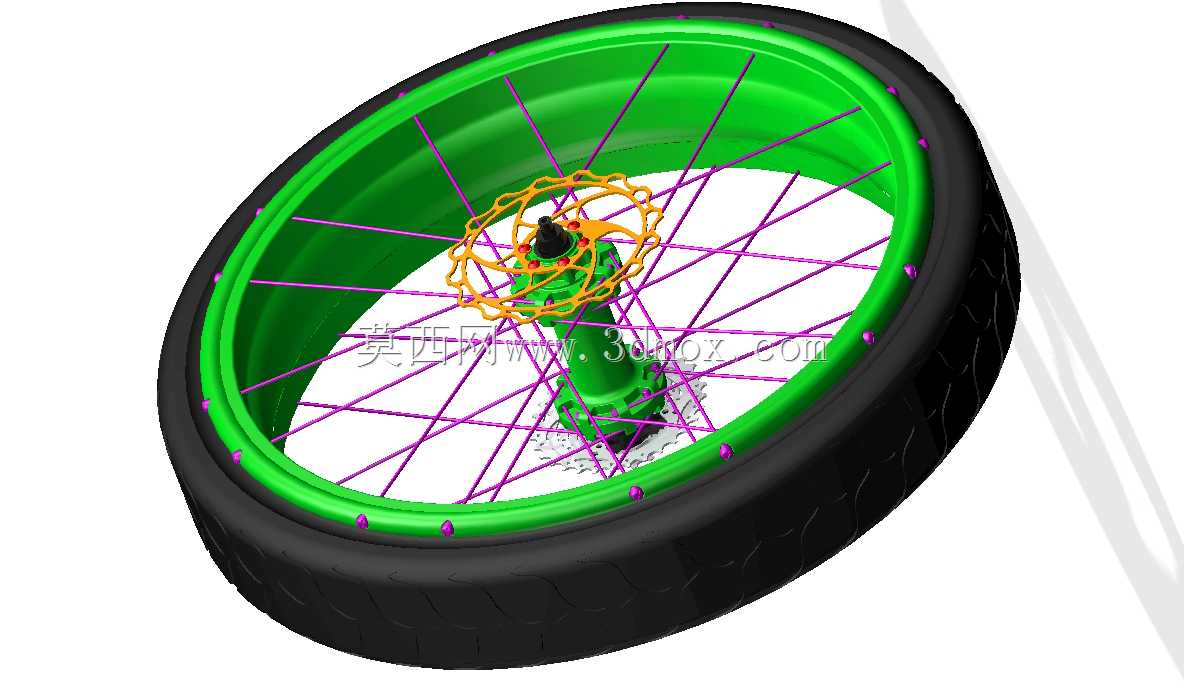

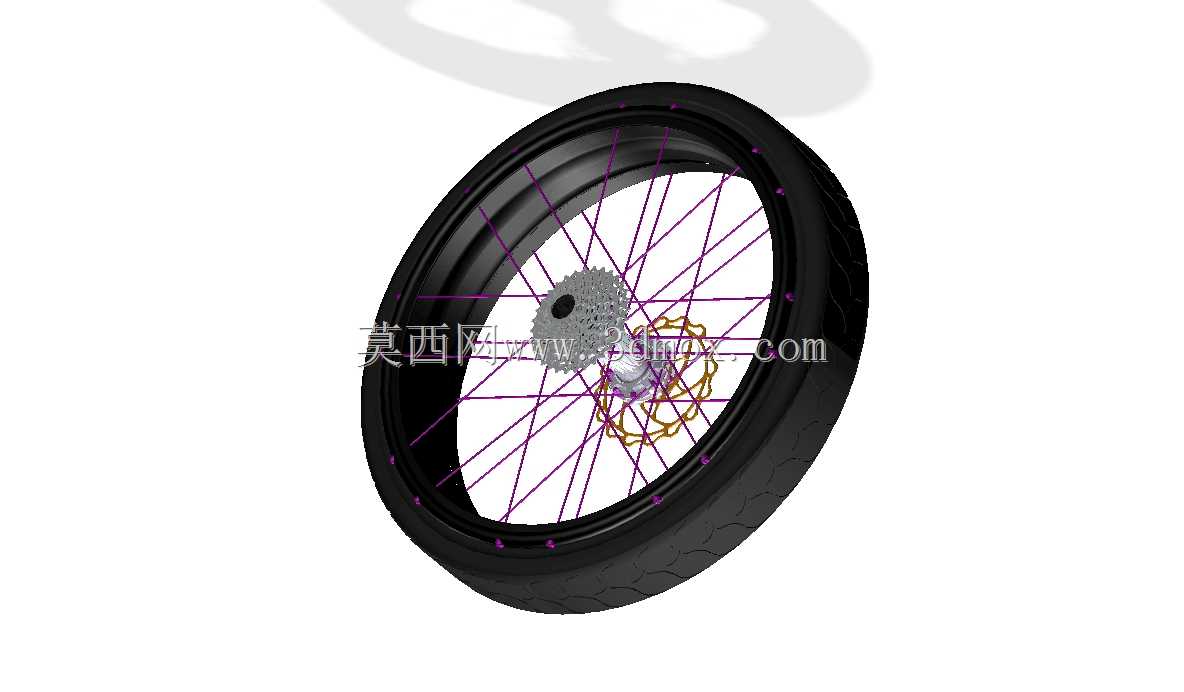

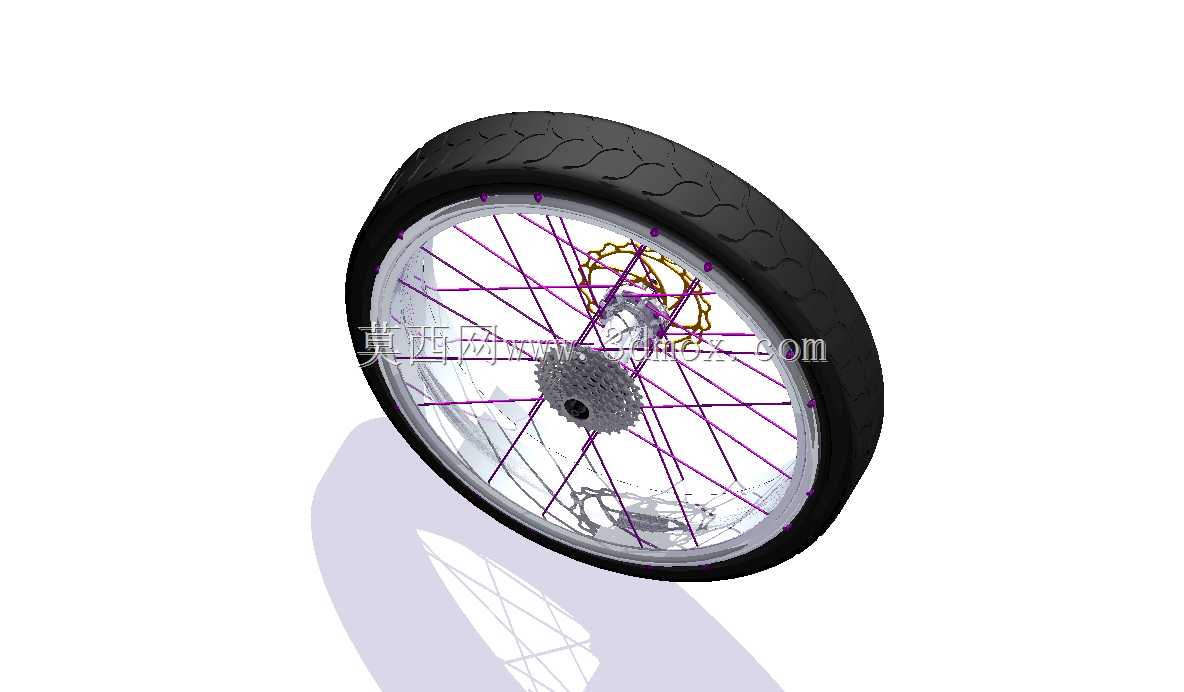

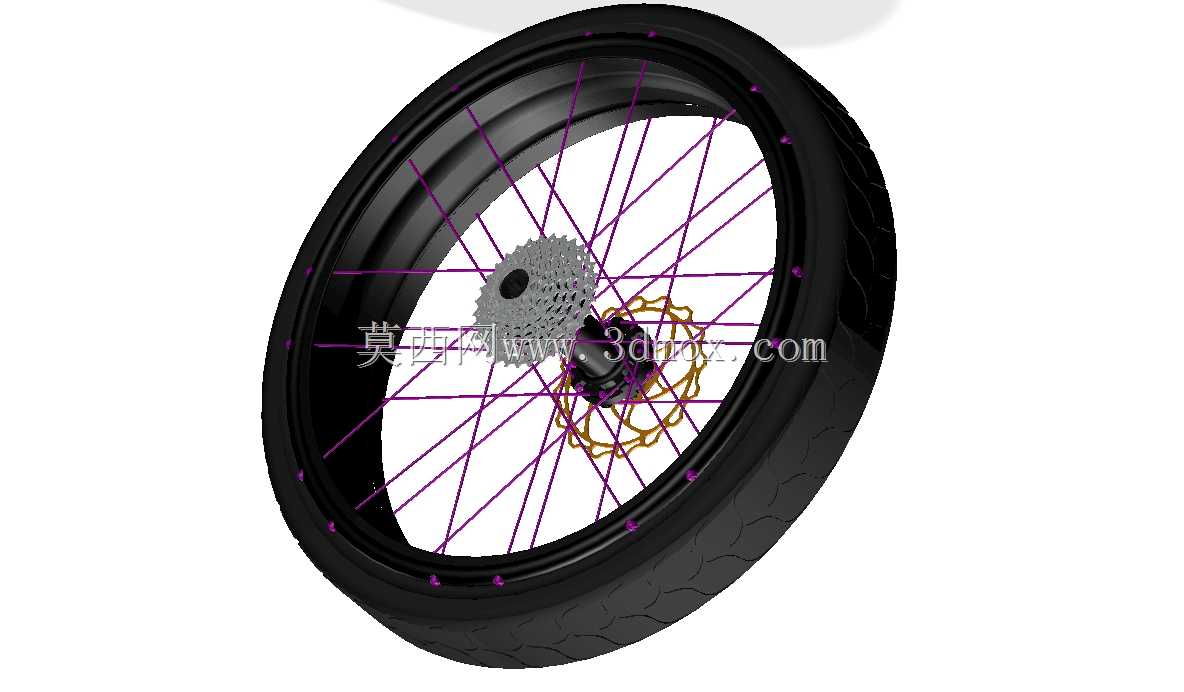

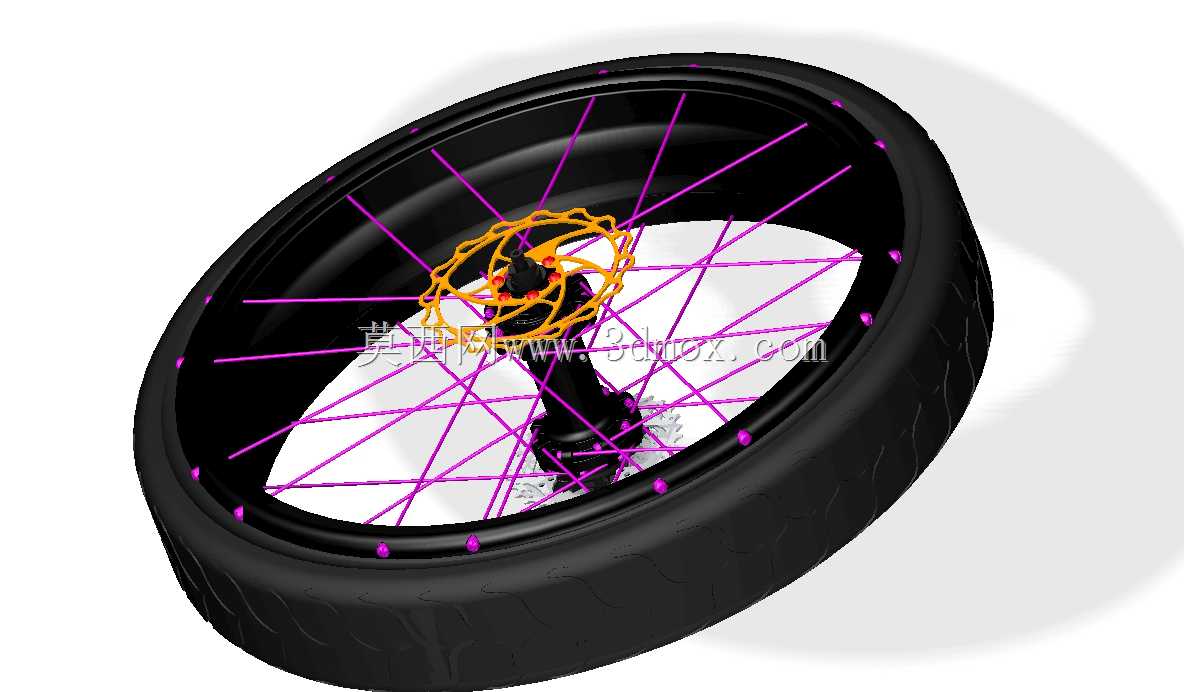

　　保证轮胎充气后胎圈能够完全卡入轮辋钩边，避免高速骑行或者低气压过弯时出现胎圈脱开的风险。轮辋上的辐条孔采用等角度均匀分布，每个孔位都做了沉台处理，避免辐条帽直接挤压轮辋壁造成应力集中，孔位的角度匹配辐条的编织角度，让辐条从花鼓法兰到轮辋的走线保持直线，减少辐条本身的弯折疲劳。辐条采用放射结合交叉的编织方式，驱动侧与非驱动侧的辐条张力差控制在合理区间，外侧可见的紫色辐条在建模时完全还原了实际装配的张紧角度，每根辐条的长度都根据花鼓法兰直径、法兰偏移量、轮辋有效直径计算得出，不存在虚拟装配下的干涉问题，花鼓端的辐条固定孔位对应碟刹安装座的位置做了偏移补偿，避免碟刹旋转时与辐条发生擦碰。花鼓外侧的碟刹安装座采用国际标准的六钉固定结构，安装面的平面度、螺纹孔的位置度都按照装车公差要求建模，保证碟片安装后不会出现偏摆，减少刹车时的抖动问题。轴芯部分的尺寸适配常规的快拆或者桶轴安装规格，对应的前叉开档尺寸符合民用自行车的通用标准，不需要额外改装就能直接适配多数市售24英寸自行车前叉。轮组外侧的金色装饰环属于结构加强件的同时兼顾外观一致性，安装在花鼓外侧与辐条交叉的位置，能够避免辐条在大冲击下出现横向窜动，同时对辐条交叉位置做了限位，长期骑行下辐条不会因为相互摩擦出现镀层磨损、断裂的问题。轮胎部分的建模还原了常规城市胎的胎纹轮廓，胎面的排水槽深度、胎侧的厚度都参考实际市售轮胎的参数，装配后轮辋与胎圈的配合间隙控制在标准公差范围内，

　　模拟充气状态下轮胎不会出现径向跳动超标的问题。从安装边界来看，整个轮组外侧结构的最大外径对应24英寸轮径的标准尺寸，装胎后不会与前叉叉腿、挡泥板、V刹夹器发生干涉，轮组的横向宽度符合前叉开档的尺寸要求，装车后车轮居中，不会出现偏磨轮胎或者蹭叉的问题。设计过程中特意规避了非标准化的特殊结构，所有配合尺寸都遵循民用自行车的通用规范，不管是做结构受力仿真、轮组组装工艺验证，还是改装配件的适配选型，这套模型都能直接提供准确的尺寸参考。辐条的张力分布在建模阶段就做了初步的受力模拟，垂直加载下每根辐条的张力变化率控制在合理范围，不会出现单根辐条张力过载导致的断条问题，轮辋的壁厚根据不同位置的受力做了差异化设计，靠近辐条孔的位置适当加厚，

　　轮辋中部做了轻量化的减薄处理，在保证结构强度的前提下控制整体重量，符合通勤自行车的使用需求。碟刹安装座的位置做了下沉处理，保证碟片安装后与辐条之间留有足够的安全间隙，即使碟片在高温下出现轻微形变，也不会擦碰到辐条引发安全隐患。轮辋上的气嘴孔位置对应辐条的间隙位置，充气时不需要拨开辐条就能直接操作气嘴，日常维护更加方便。整个外侧轮组的结构没有多余的零件，每个部件都承担明确的功能，从轮胎的固定、载荷的传递到刹车系统的安装，都完全贴合实际骑行的使用需求，建模时的装配关系完全还原实际装车的工序，先将辐条穿入花鼓法兰，再连接轮辋上的辐条帽，调整张力后安装轮胎与碟片，整个装配流程和实际车间组装轮组的工序完全一致，不存在无法实际装配的虚拟结构。
