概念忍者款一体化异形自行车结构设计

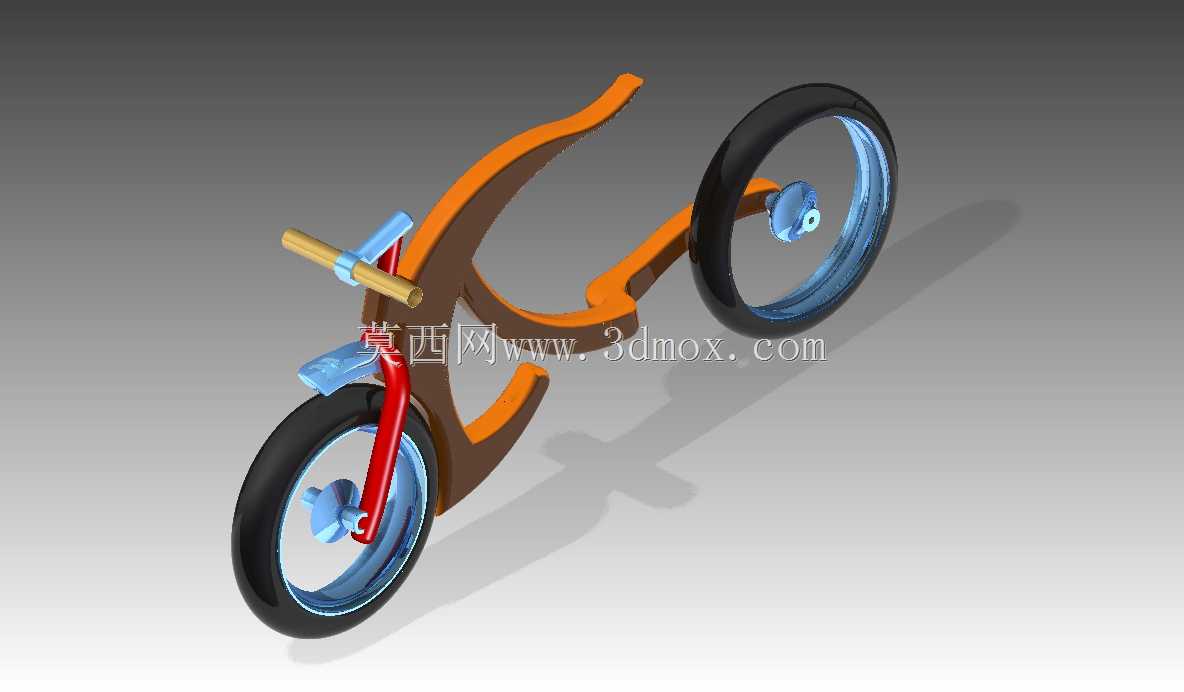

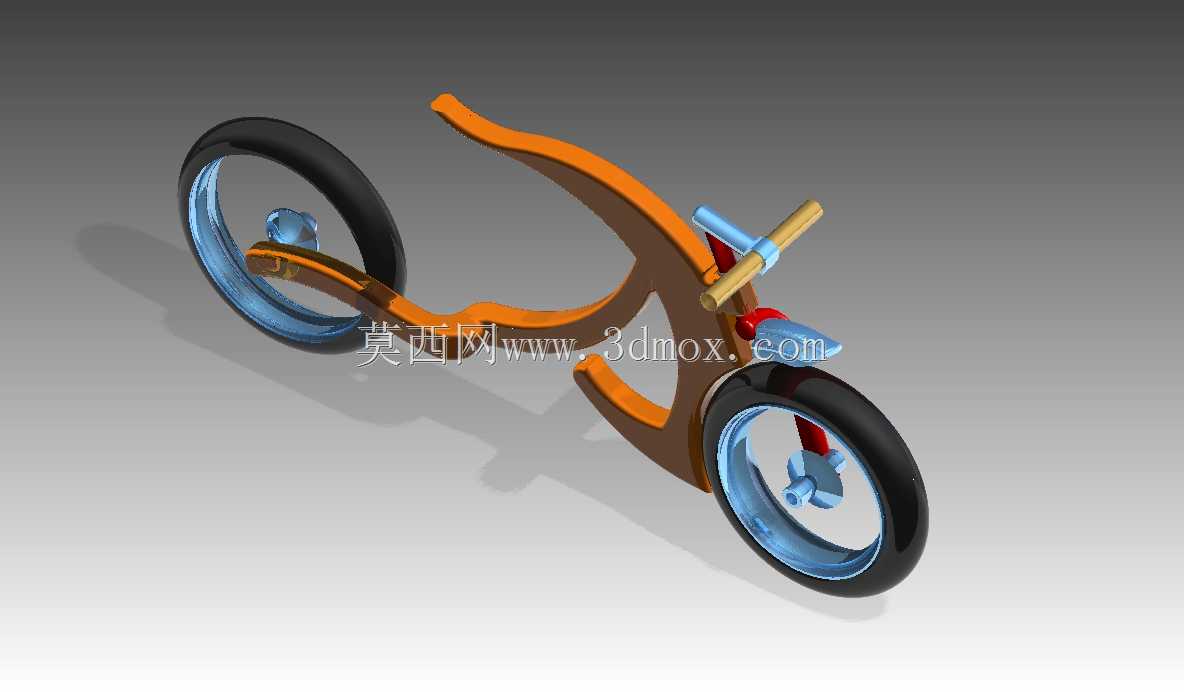

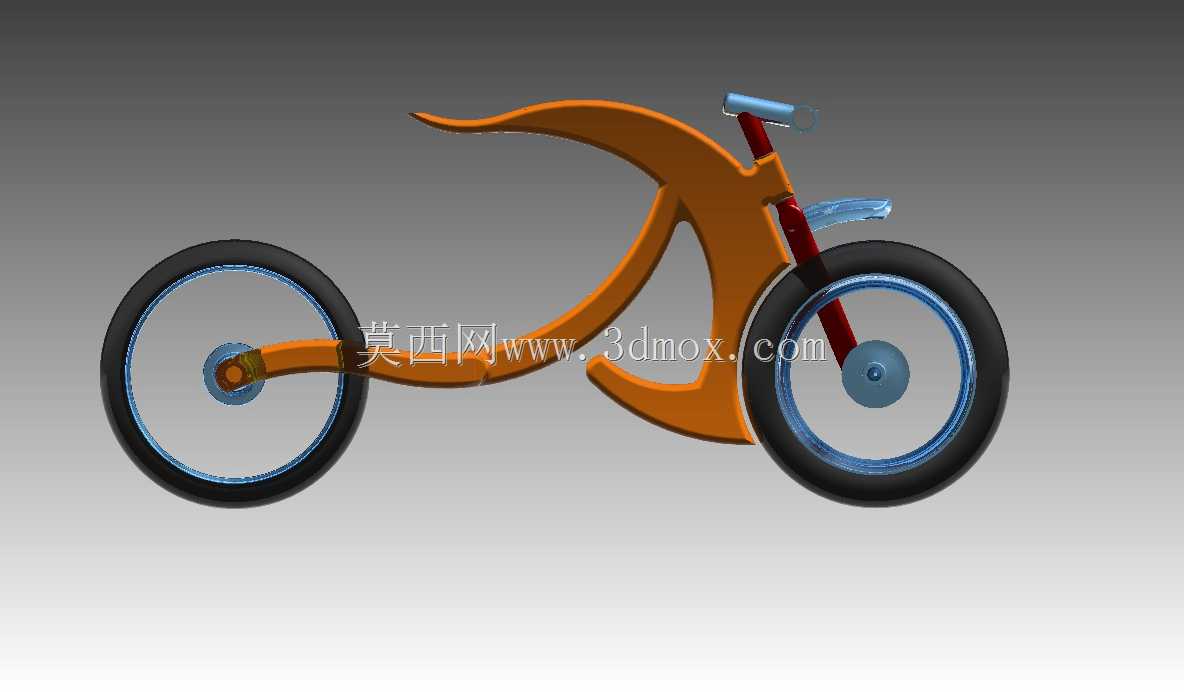

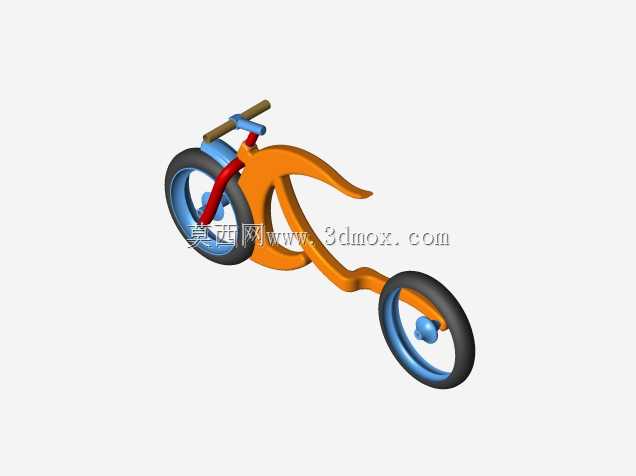

　　这款概念两轮代步结构采用一体化弯梁式车架设计，打破传统自行车三角车架的结构逻辑，将主承载梁、后叉、座椅支撑结构整合为单根连续的流线型弯弧构件，从车头转向管位置平滑延伸至后轮轴安装位，中段自然向上拱起形成骑行者的乘坐支撑面，省去了传统自行车独立的座管、座垫安装支架、后上叉等零散部件，大幅减少了车架的焊接拼接点位，从结构根源上降低了连接部位的应力集中风险。从实际应用场景来看，这类一体化结构的概念车型主要面向城市短途休闲骑行、创意出行展示、个性化代步场景，相较于传统通勤自行车，其无多余外露构件的流畅外形能够减少骑行过程中衣物、随身物品与车体突出部件勾挂的概率，更适合日常穿着休闲服饰的城市用户短距离出行使用。

　　在功能特性层面，该车架的转向段采用短立管设计，直接与前叉竖管配合实现转向功能，车把采用极简的短直把结构，安装位置相较于传统通勤车更低，骑行姿态更偏向休闲巡航，能够降低高速骑行时的风阻；前后轮均采用小直径轮组，轮圈外侧搭配蓝色装饰护边，既能够在视觉上强化整车的流线设计感，也能在轮组发生侧向剐蹭时对轮圈边缘形成防护，减少轮圈变形的概率。后轮轴直接集成在主车架的末端弯弧位置，没有额外的后叉开档调节结构，因此轮组的安装定位精度完全由车架末端的轴孔加工精度保证，装配时无需反复调整轮组居中位置，能够提升整车装配的效率。

　　从设计思路的工程逻辑来看，这款一体化车架的形态并非单纯追求视觉上的异形效果，其弯弧的曲率经过受力路径优化：骑行者的体重载荷作用在车架中段的乘坐区域时，弯梁结构能够将垂直向下的载荷分解为沿梁体切线方向的压应力与拉应力，相较于直梁结构能够更好地分散载荷，避免局部应力过大导致的车架变形；同时梁体的厚度从车头转向管位置向后轮轴位置逐渐过渡，转向管位置因为需要承受转向力矩、路面颠簸带来的冲击载荷，梁体截面更宽、壁厚更大，后轮轴位置主要承受垂直载荷与骑行时的驱动力矩，梁体截面适当收窄，在保证结构强度的前提下尽可能降低车架的整体重量。

　　在安装边界与尺寸适配层面，这款车型的前后轮轴间距相较于传统26寸通勤自行车缩短约15%，转向管的倾角设置为72度，既能够保证低速骑行时的转向灵活性，也能避免高速骑行时转向过于灵敏导致的车身晃动；脚踏安装位设置在车架弯弧的最低点位置，曲柄长度适配常规170mm规格，骑行时的腿部伸展空间与传统城市通勤车保持一致，不会因为车架的异形设计改变骑行时的人机工程尺寸，用户无需调整骑行习惯即可快速适应。前叉采用单肩式短叉腿结构，叉腿与车架主色调形成撞色设计，既能够在视觉上形成层次区分，也能在装配时快速定位前叉的安装角度，降低装配出错的概率。

　　需要注意的是，这类一体化概念车架因为没有传统自行车的后三角缓冲结构，轮组传来的路面振动会直接通过梁体传递到乘坐位置，因此在实际量产适配时，需要在乘坐区域表面增设弹性缓冲层，或者在轮组位置搭配带减震功能的花鼓，来抵消路面颠簸带来的不适感；同时因为车架为一体化成型结构，后期无法像传统自行车一样通过调整座管高度来适配不同身高的用户，因此在设计阶段就需要针对目标用户群体的身高范围，优化梁体乘坐区域的高度位置，保证160cm至185cm身高区间的用户都能获得舒适的骑行姿态。此外，整车没有设计额外的货架安装孔位、挡泥板安装位，因此其定位更偏向晴天的短途休闲骑行，不适合载重通勤、长距离骑行或者复杂路况下的使用场景，在结构设计时也没有预留变速机构、碟刹制动器的安装位置，采用常规的抱刹结构即可满足制动需求，进一步简化了整车的结构复杂度，降低了生产制造的成本。
