带卡扣挂绳的葫芦形便携酒容器结构设计

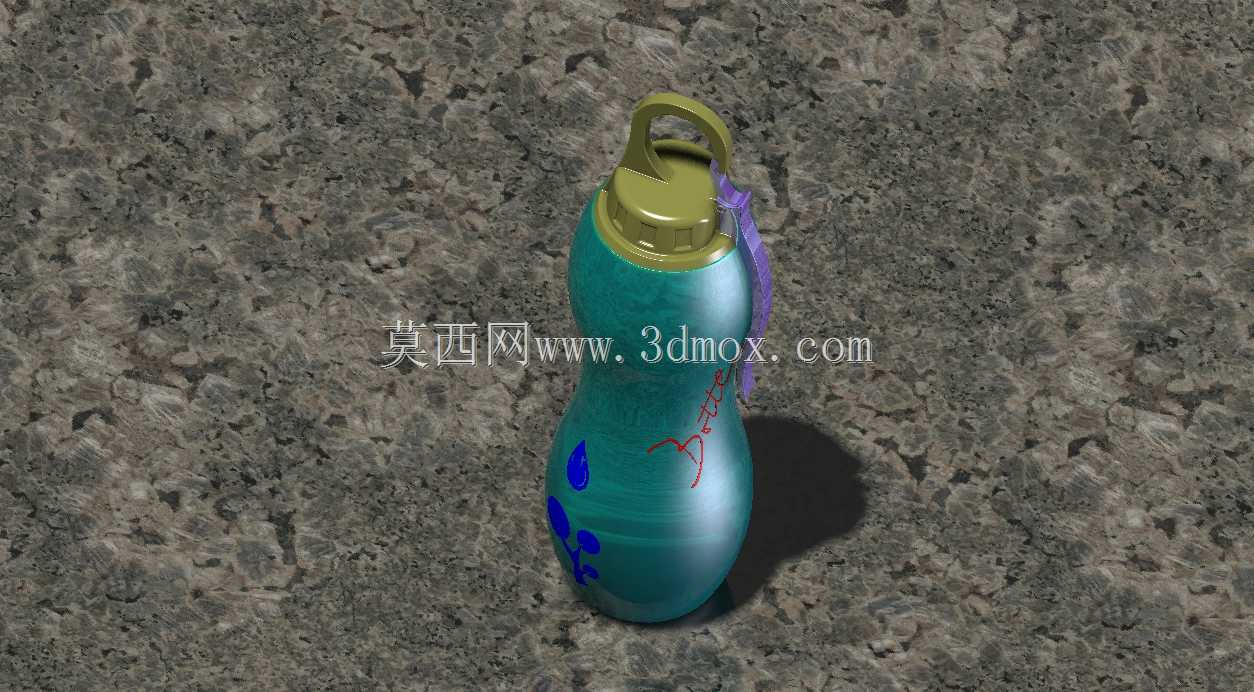

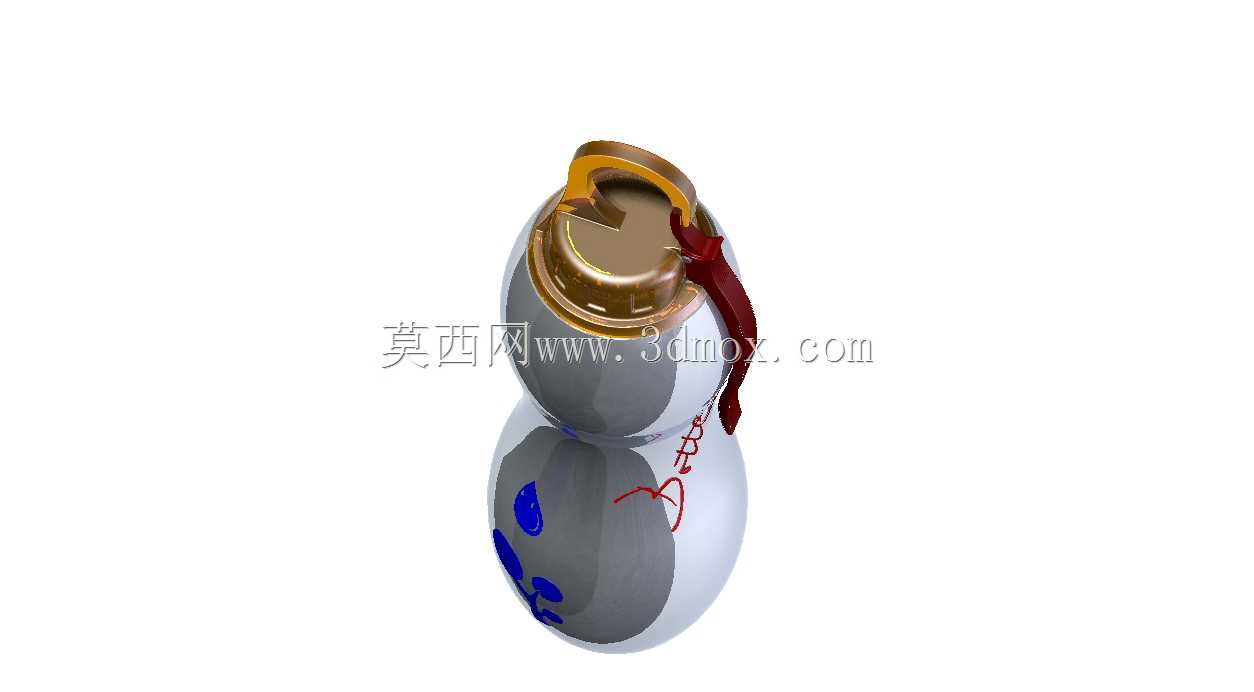

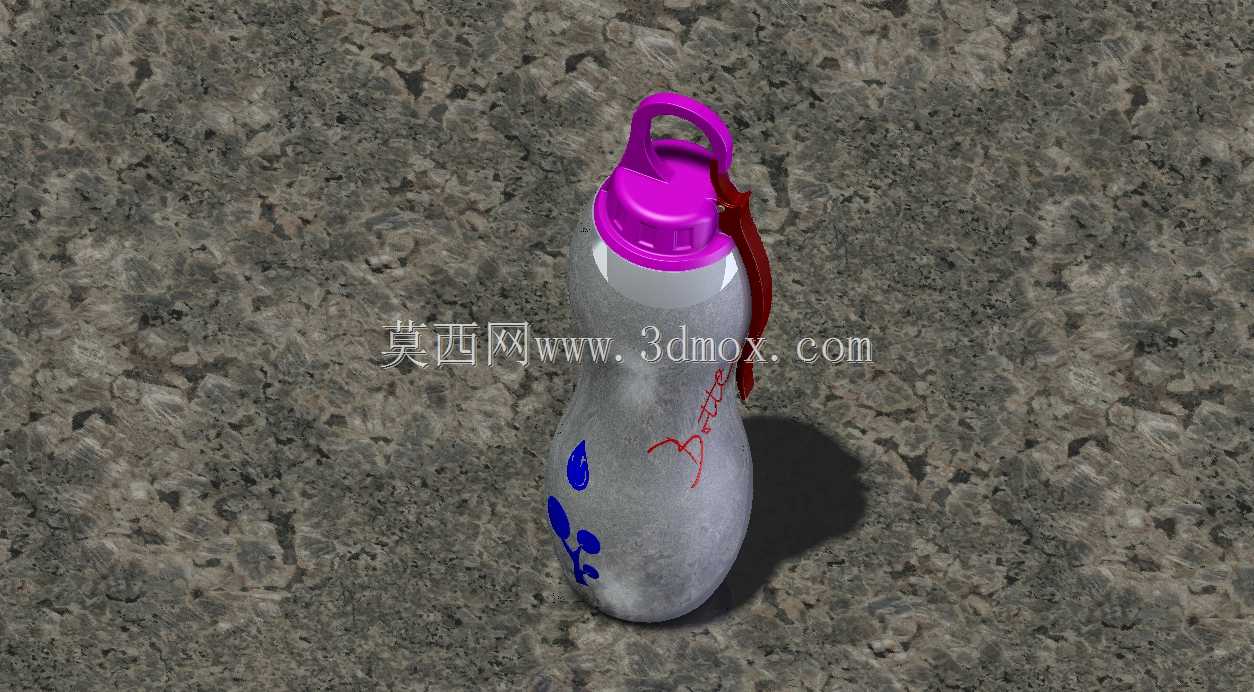

　　这款葫芦造型的便携酒容器，最初的设计出发点是解决户外出行、短途徒步、随身品鉴场景下，传统扁平酒壶握持易打滑、外观辨识度低、无可靠悬挂点位的实际问题。不同于常规圆柱或扁平方形的随身酒壶，整体采用上下双球弧面衔接的葫芦轮廓，上半段球体直径更小，下半段球体直径更大，衔接处做了R3的圆弧过渡，既符合人手握持时虎口与掌心的贴合弧度，长时间握持不会产生硌手的应力集中点，也能利用下宽上窄的结构提升放置时的稳定性，即使放在倾斜15度的硬质平面上也不会出现侧翻。容器顶部的密封瓶盖采用旋合加卡扣的双重密封结构，瓶盖外侧做了防滑滚花处理，即使手部沾有少量水渍或酒液，也能单手完成旋开与闭合操作，瓶盖与瓶口的配合面设置了两道环形密封槽，内置食品级密封胶圈，

　　倒置状态下可承受0.2MPa的内部压力无渗漏，满足盛装高度蒸馏酒的密封要求，不会因为户外温度变化导致内部压力升高出现漏液问题。瓶盖侧面延伸出的一体化挂扣结构，搭配同色系的织物挂绳，挂绳与挂扣的连接位置做了圆角过渡处理，避免挂绳长期反复弯折出现磨损断裂，挂绳长度控制在120mm，既可以穿套在腰带袢上，也能挂在背包外侧的挂点上，不需要额外配置收纳套就能实现随身便携，不会在行走过程中出现晃动异响。容器主体的外表面做了分区处理，下半段球体预留了装饰标识的贴合区域，表面做微磨砂处理提升标识附着力，上半段球体靠近瓶盖的位置做高光抛光处理，和下半段的磨砂质感形成视觉区分，整体壁厚控制在1.2mm，在保证结构强度的前提下尽可能控制整体重量，

　　空瓶状态下重量不超过180g，满装状态下总重量控制在400g以内，不会给随身携行带来额外负担。从结构设计的角度来看，这款容器的建模过程需要重点处理几个核心配合面：首先是上下两段葫芦壳体的衔接位置，采用超声波焊接的工艺实现密封连接，焊接筋的宽度设置为0.8mm，焊接深度0.3mm，既可以保证焊接后的连接强度，也不会在壳体外表面出现明显的焊接溢料痕迹；其次是瓶口与瓶盖的螺纹配合，采用M28×2的标准细牙螺纹，螺纹公差带选用6H/6g的配合精度，既保证旋合过程的顺畅度，也能避免螺纹间隙过大导致的密封失效；另外是挂扣位置的结构强度，挂扣根部做了2mm的加厚处理，通过有限元受力分析验证，可承受50N的竖直拉力不会出现断裂，

　　满足日常悬挂使用的强度要求。在实际使用场景中，这款容器除了可以盛装酒水之外，也可以作为户外应急的小型储水容器，双弧面的葫芦结构在倾倒液体时，上半段的窄球体可以起到缓冲稳流的作用，不会因为倾倒角度过大出现液体喷涌洒出的问题，瓶口内径设置为18mm，既可以满足快速灌装的需求，也能适配常规的瓶塞进行二次密封。整体外形的最大直径为65mm，总高度为130mm，这个尺寸边界可以轻松放入常规的牛仔裤口袋、户外背包的侧袋中，不会因为尺寸过大出现卡滞，瓶盖的最大外径为32mm，突出瓶身上端面的高度为15mm，放置时不会因为瓶盖突出导致整体重心偏移。设计过程中也充分考虑了清洁便利性，容器内部的衔接位置做了大圆弧过渡，没有清洁死角，使用后可以直接用清水冲洗内部，不会残留酒液渍垢，外表面的磨砂处理也不容易残留指纹和划痕，长期使用依然能保持较好的外观状态。
