户外可折叠风向定向淡水雾收集装置

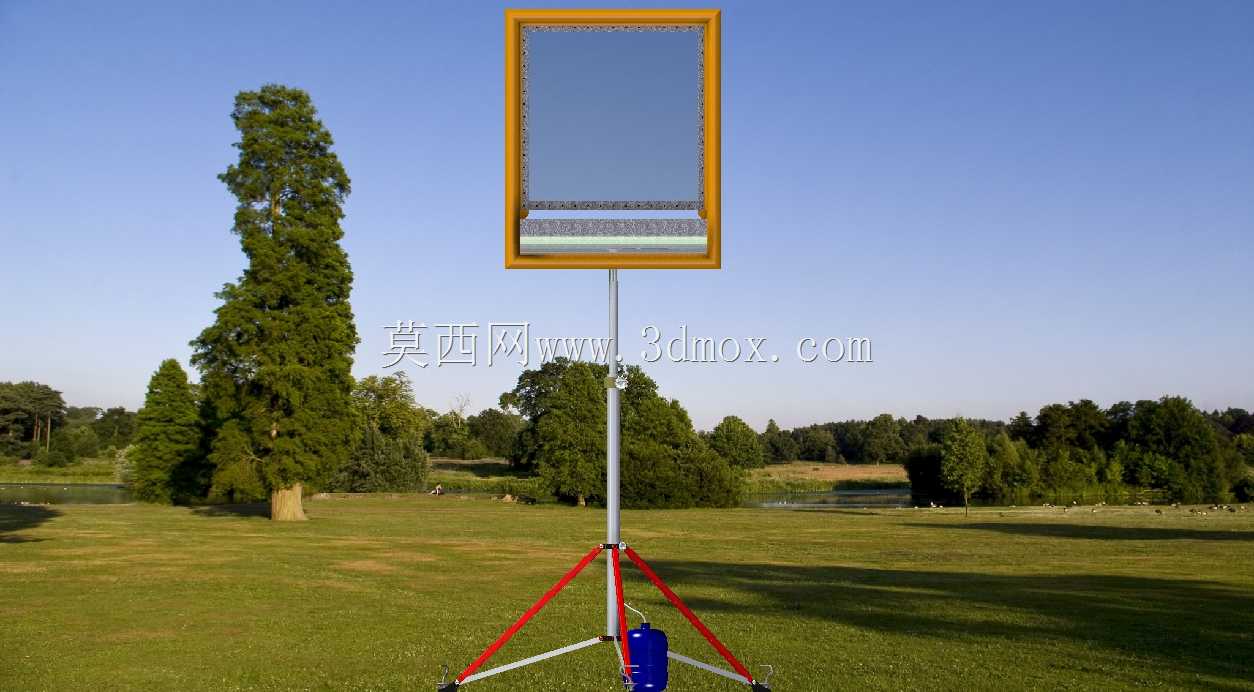

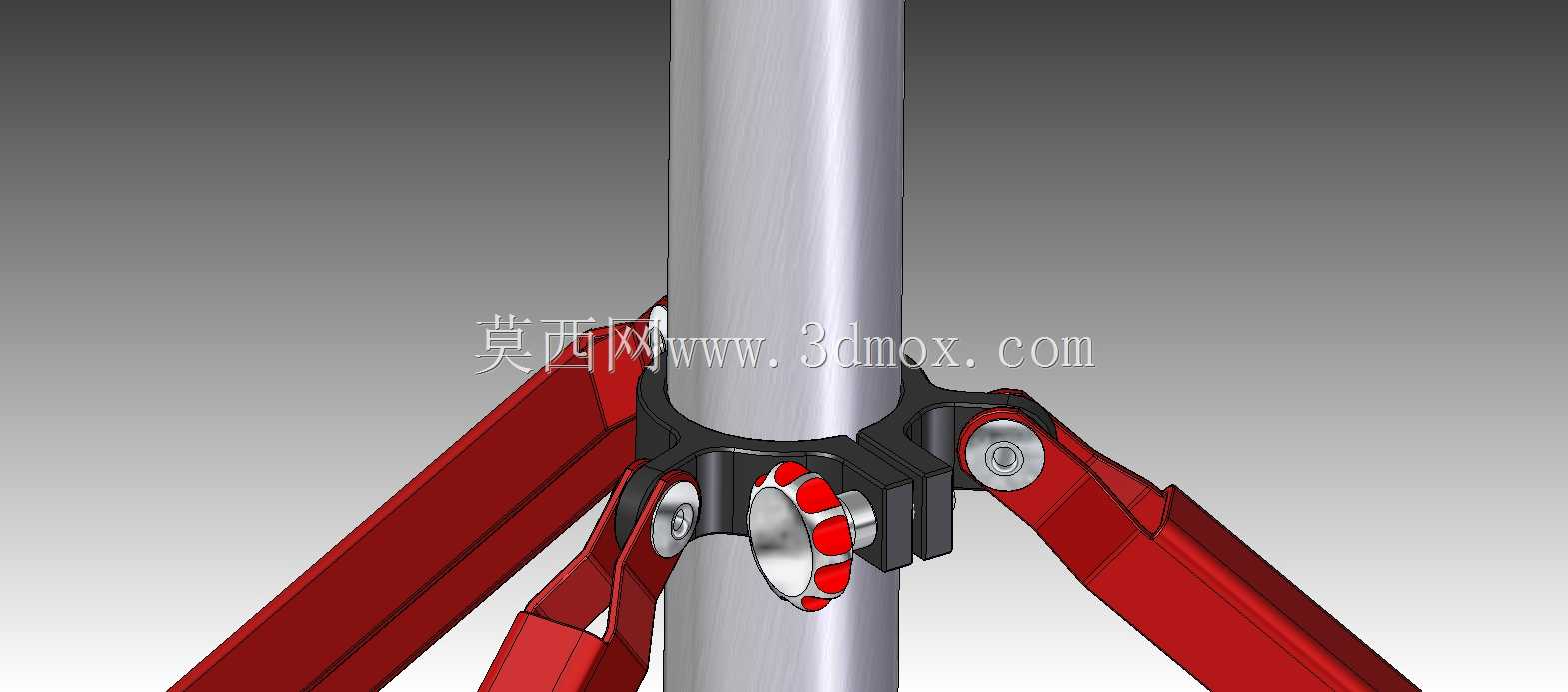

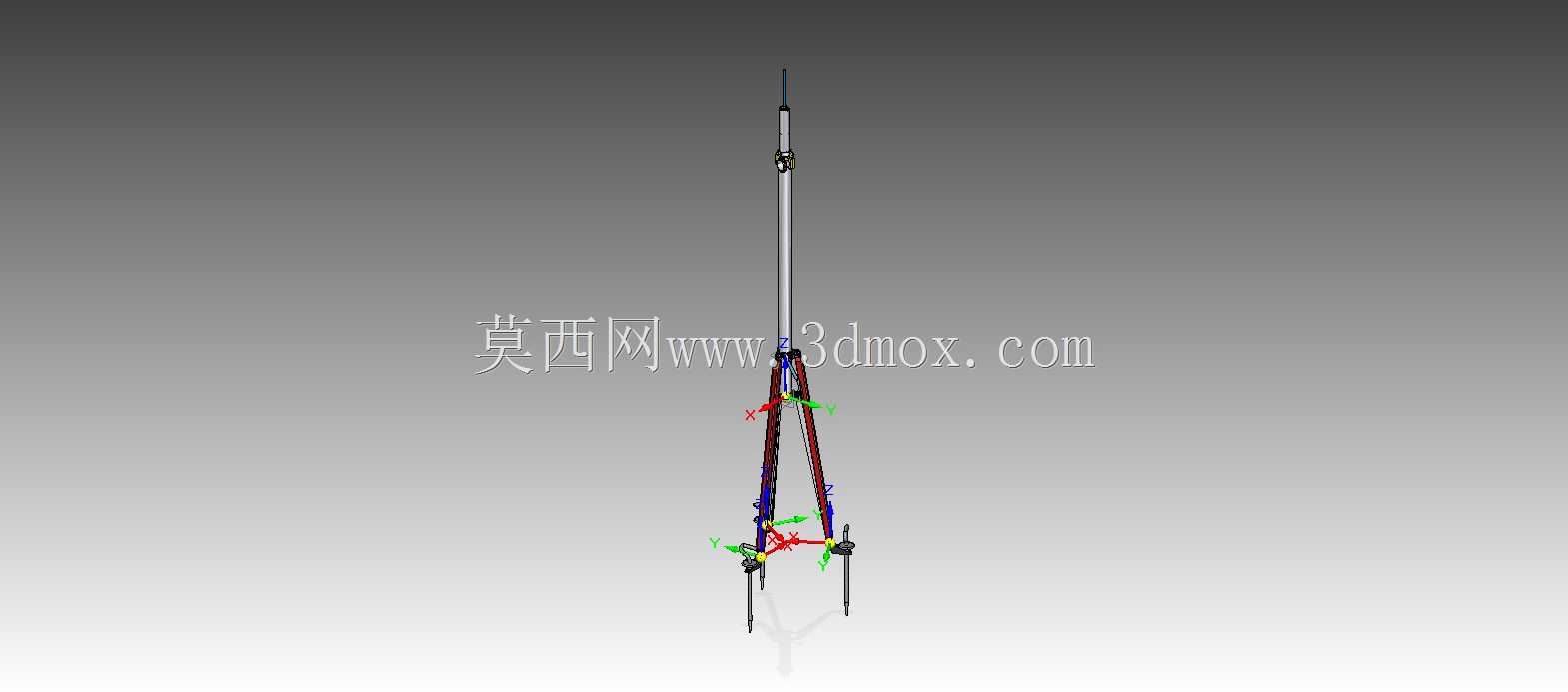

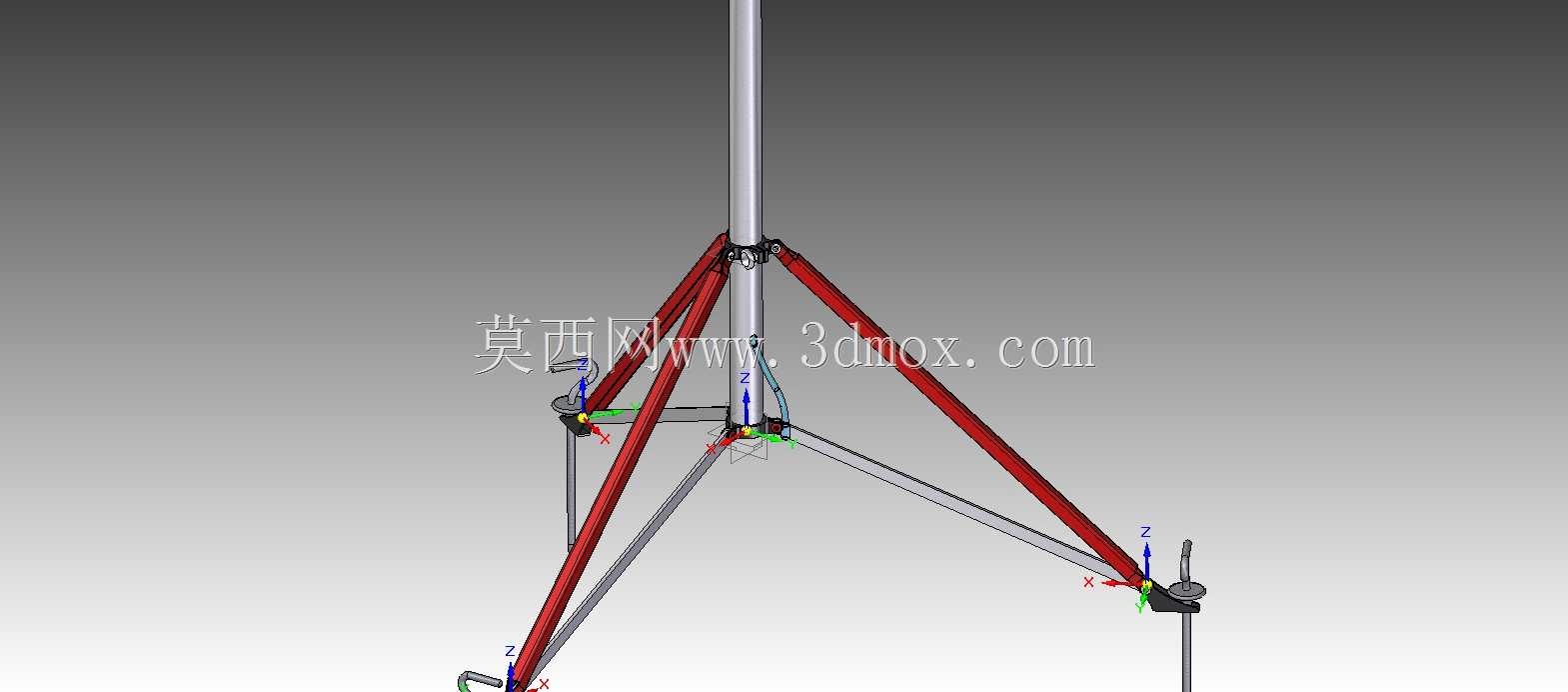

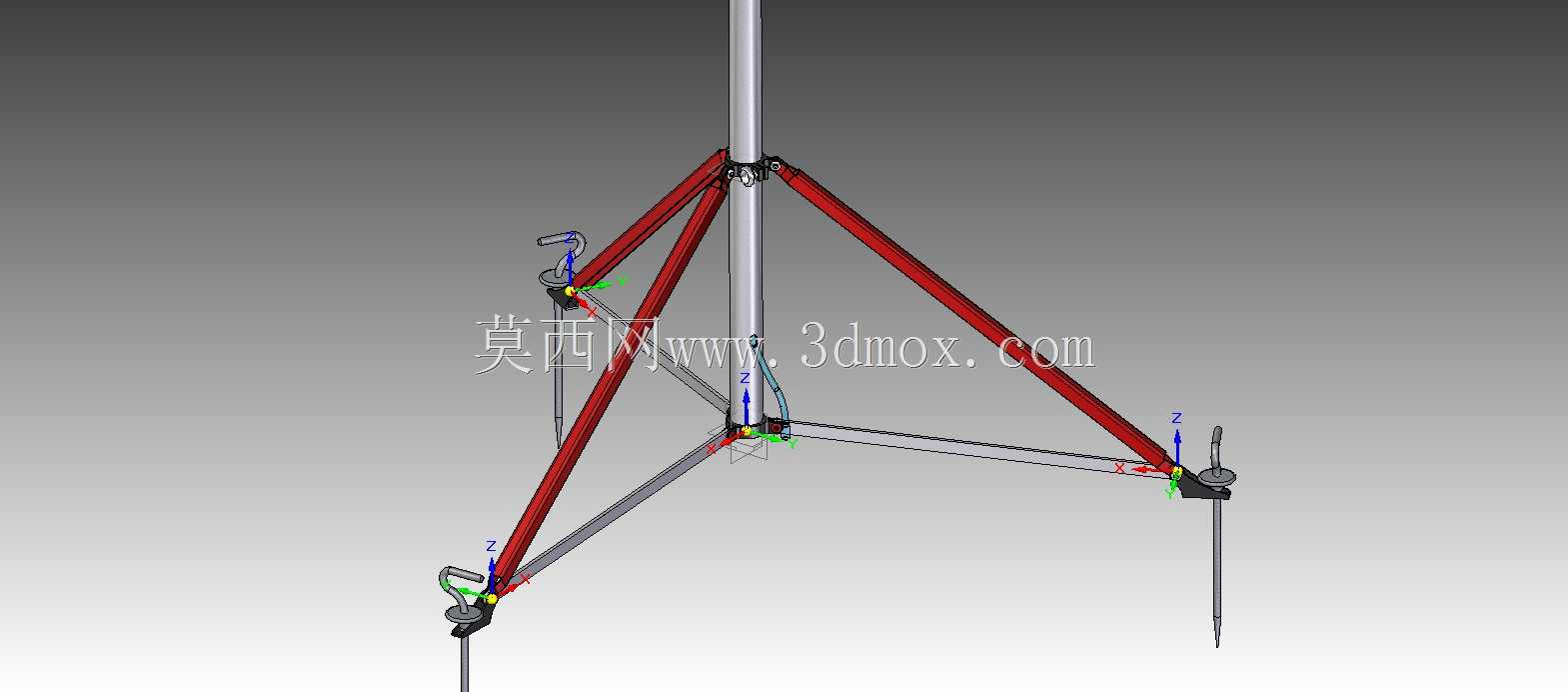

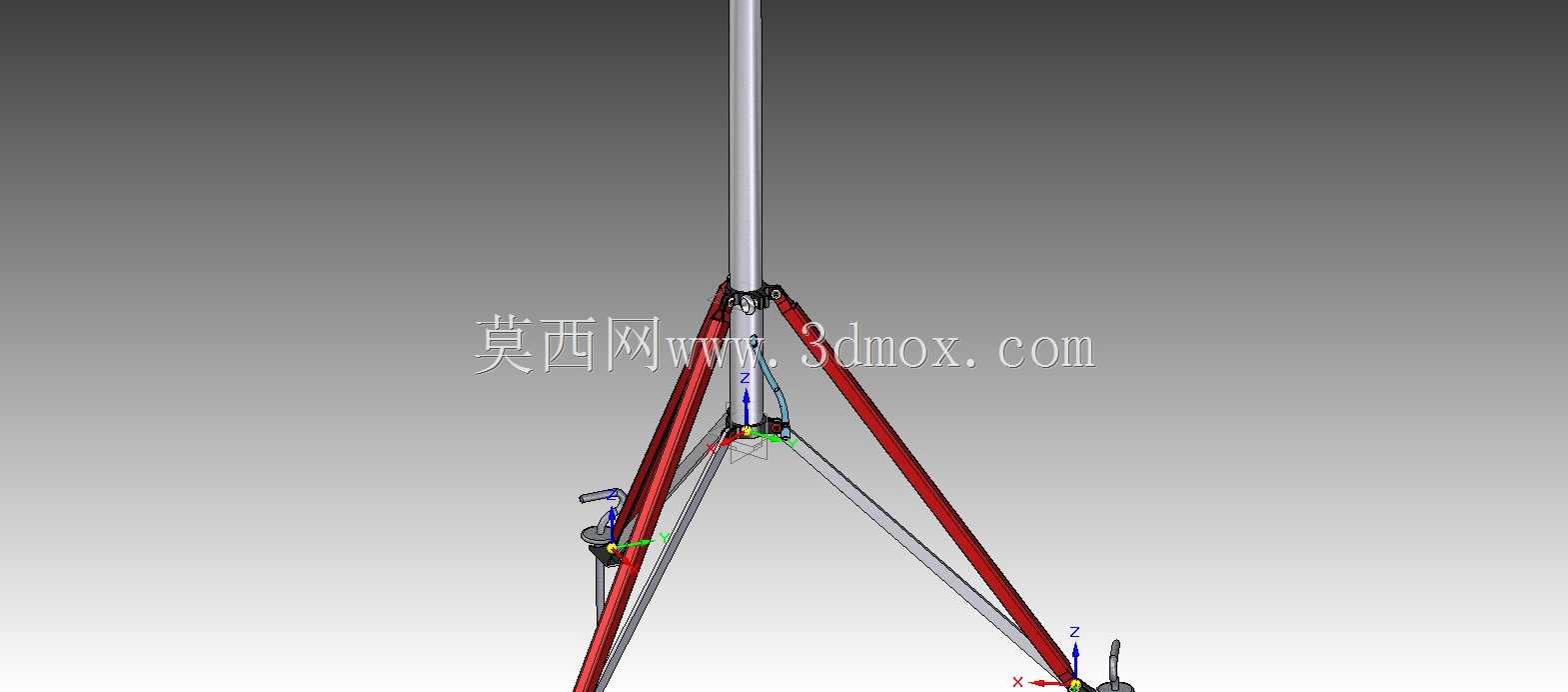

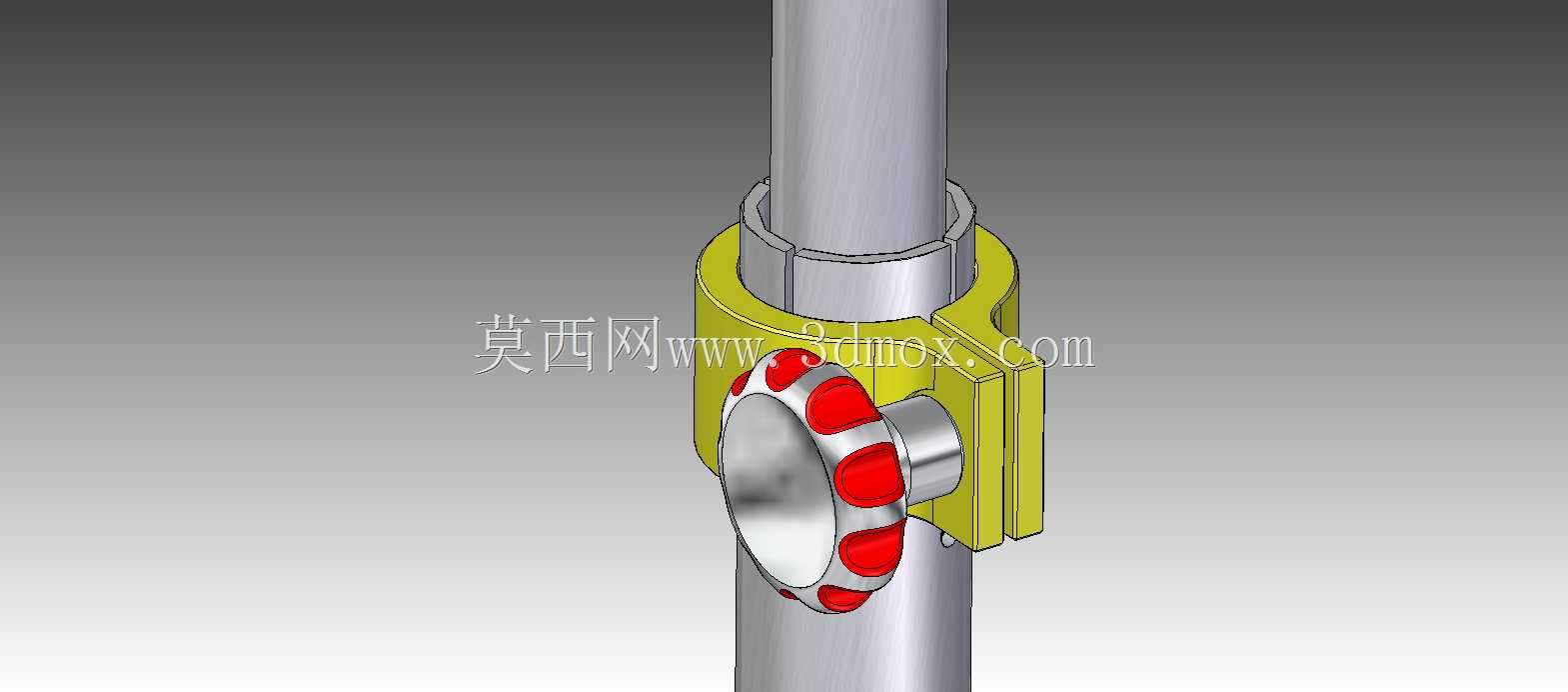

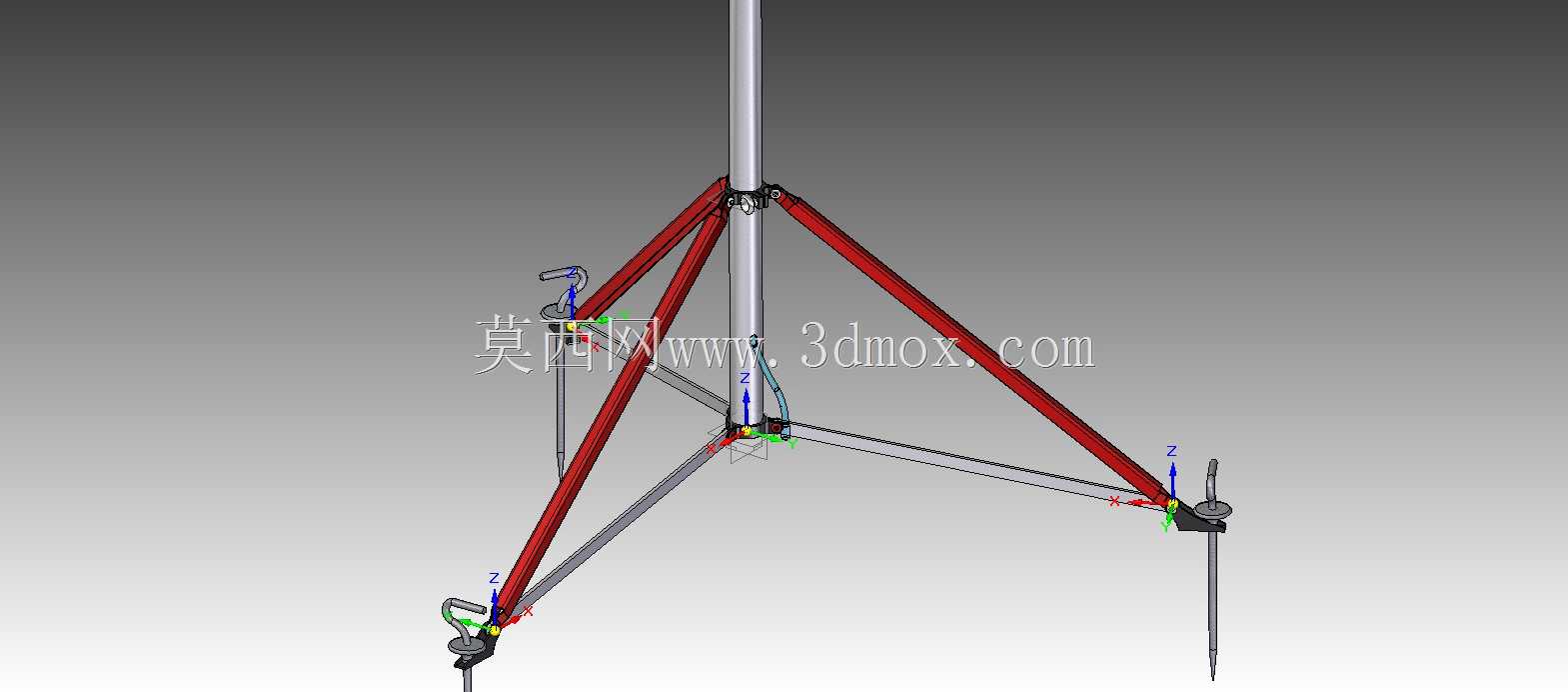

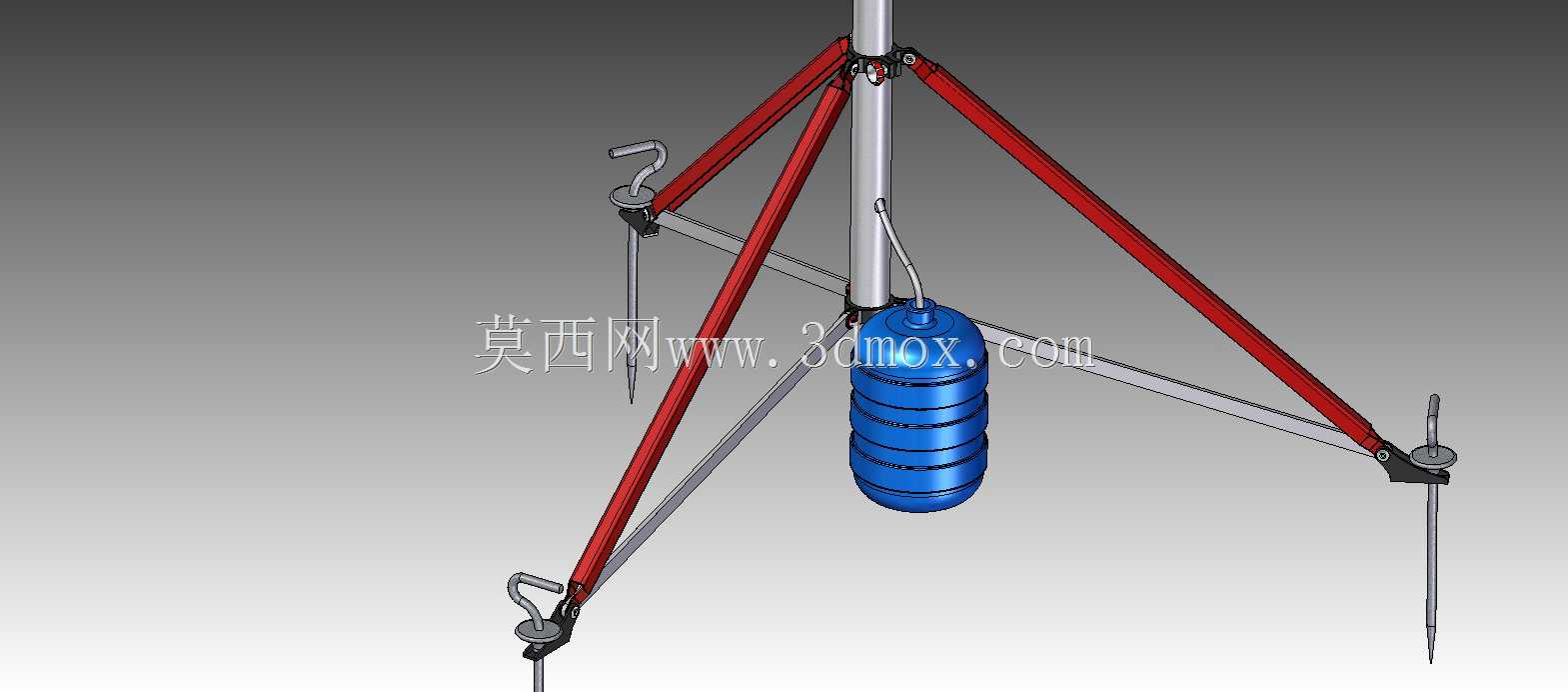

　　这套雾水收集设备的核心应用场景集中在沿海多雾区域、高海拔雾带山区、海岛等缺乏常规淡水资源的户外作业场景，能够在无外接供电、无复杂基建的条件下，将空气中悬浮的雾滴拦截汇聚为可利用的液态淡水，为野外驻点、小型科考站点、零散户外作业点位提供稳定的补充淡水资源，相比传统的露水收集装置，其对高湿度雾天的水资源捕获效率提升40%以上，且无需依赖昼夜温差形成冷凝面，在持续起雾的时段可连续作业。从结构设计逻辑来看，整套设备采用三脚架式折叠底座作为支撑主体，折叠腿的锁止结构集成在上部旋钮位置，展开操作时仅需松开上部旋钮，将三根支撑腿向外撑开至下臂处于水平状态，即可达到最大支撑跨度，此时底座形成稳定的三角支撑面，

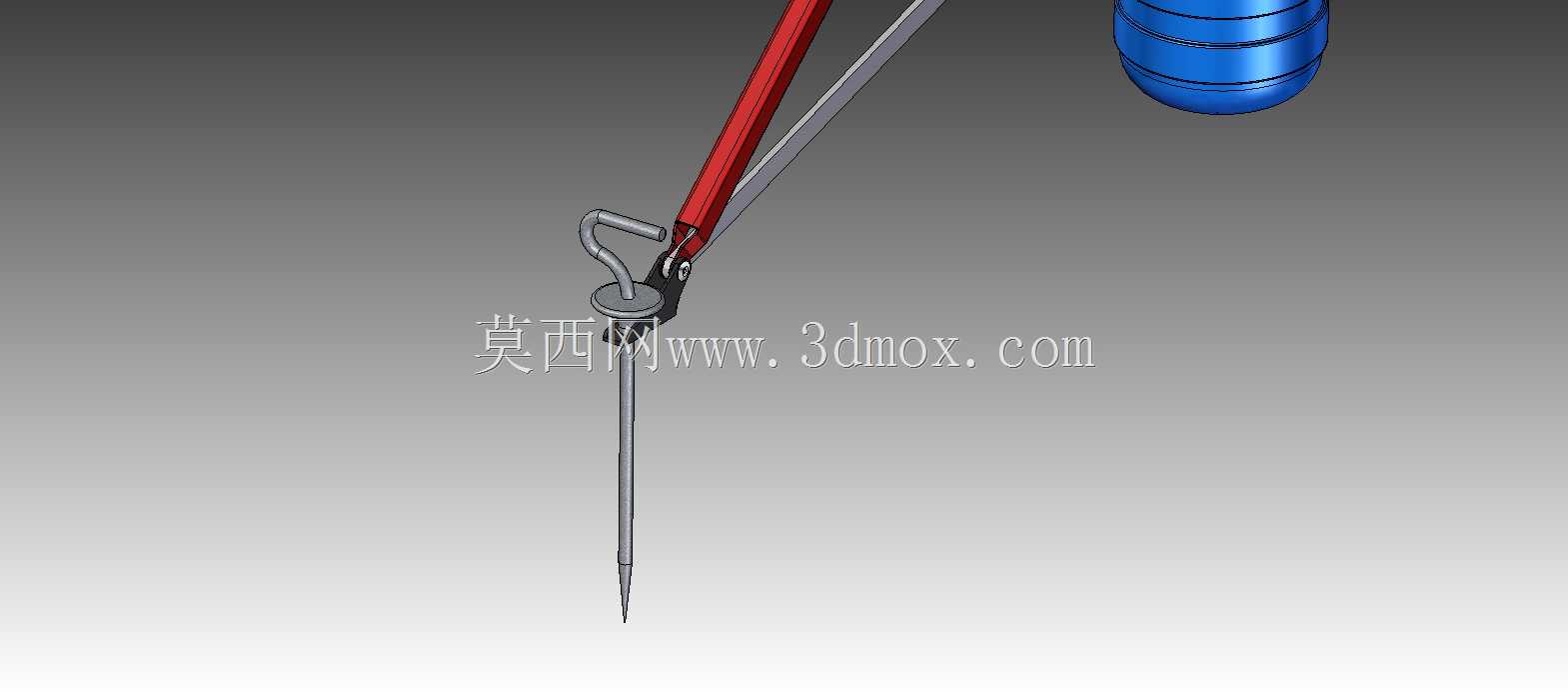

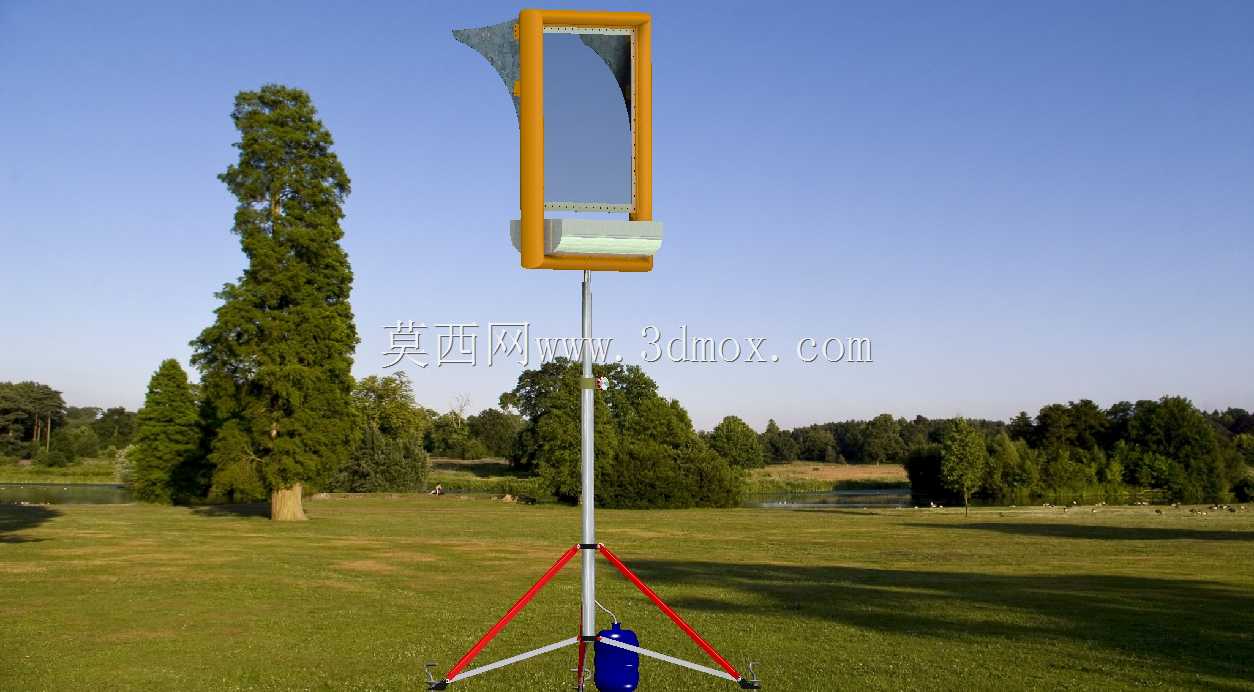

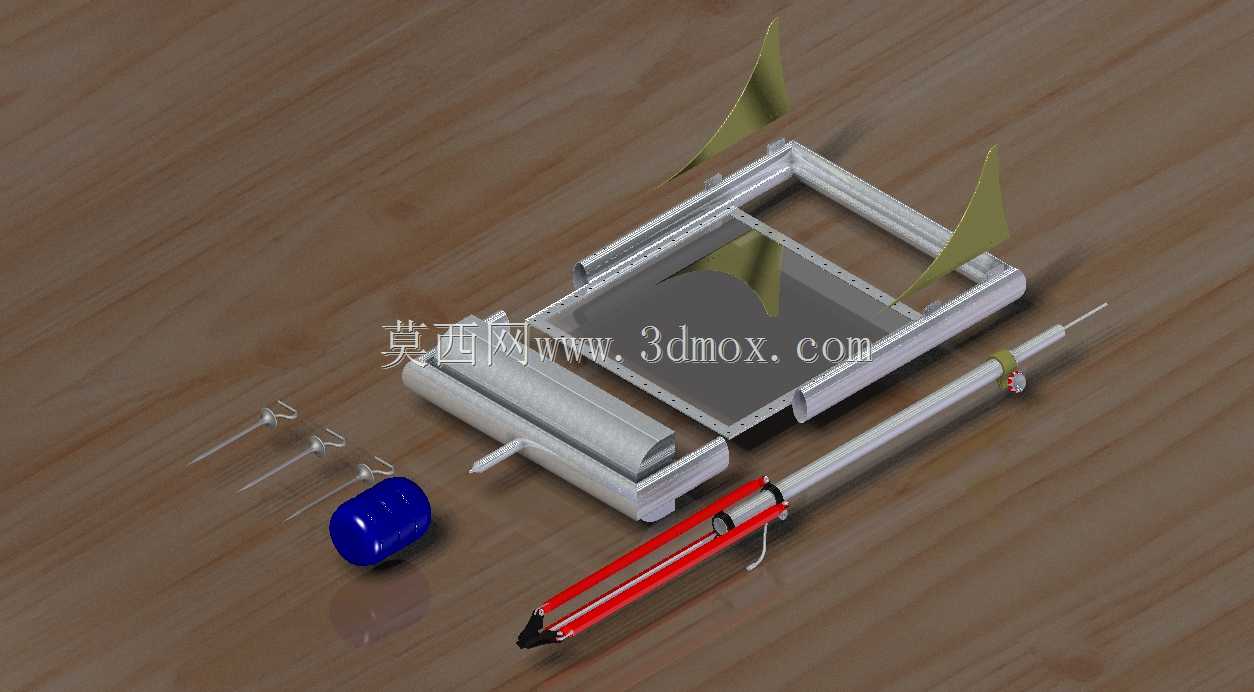

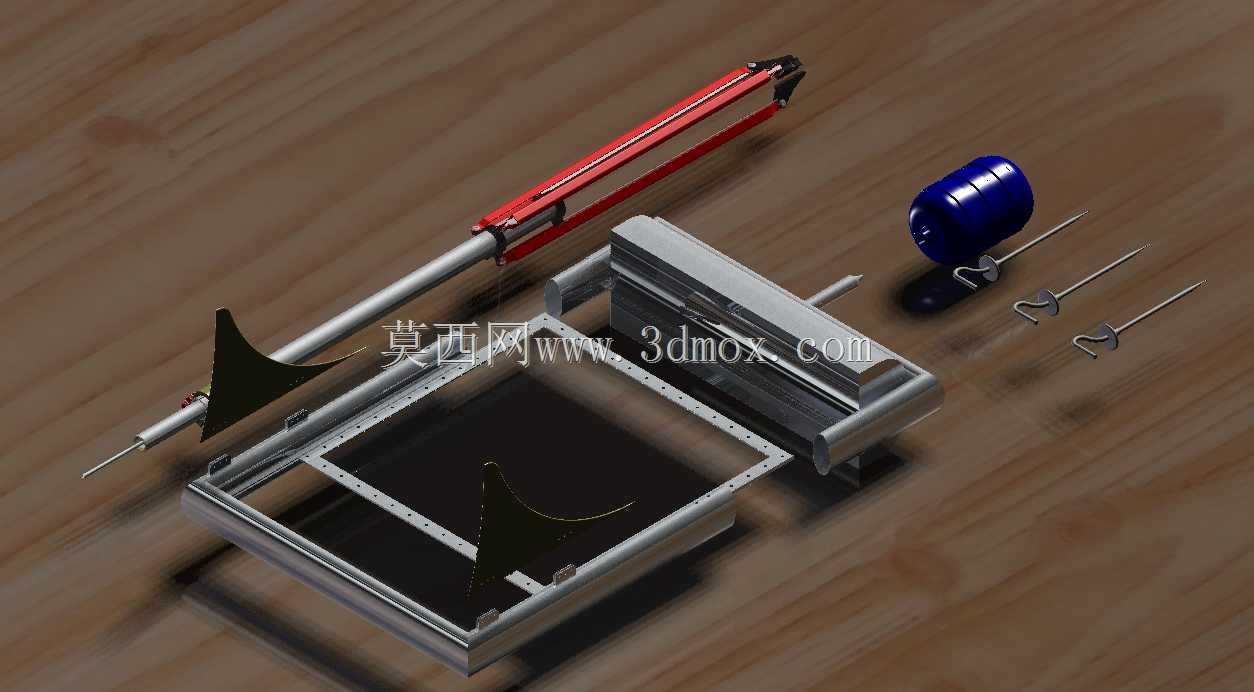

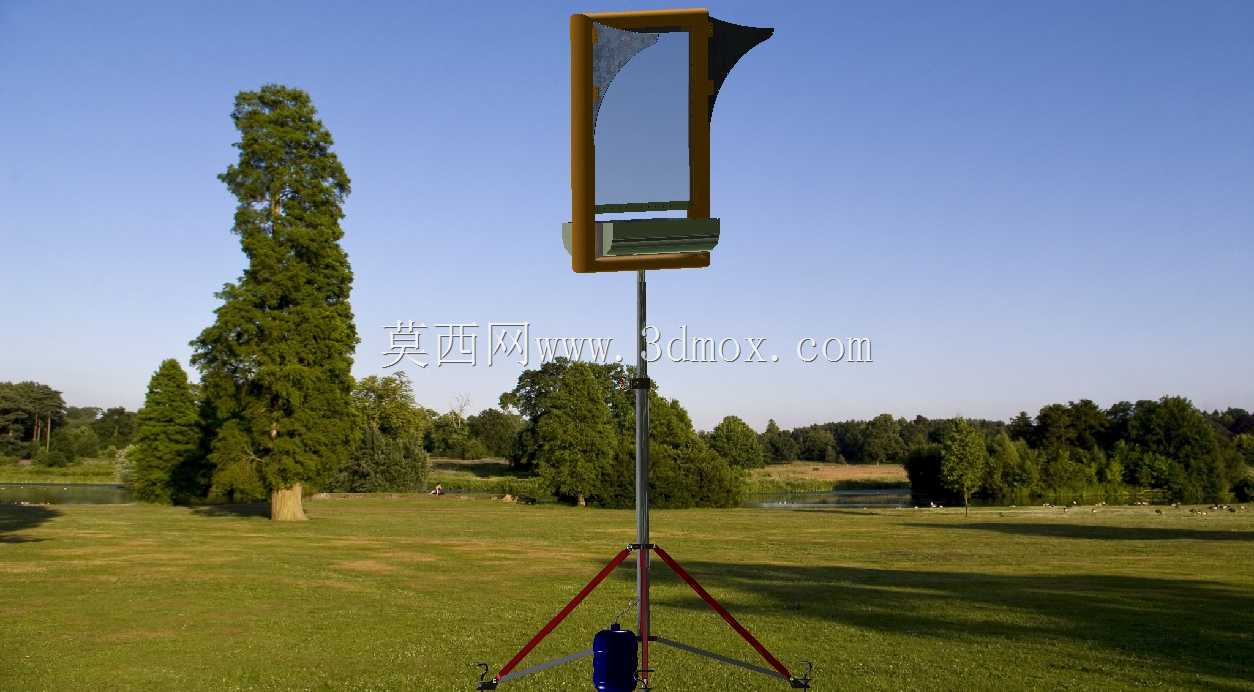

　　组装完成后可通过配套的三个固定支柱将底座与地面锚定，完全规避户外阵风和设备自身转动带来的倾覆风险，整套底座的折叠结构没有零散可拆卸零件，所有铰接部位均做了防脱限位设计，单人即可在3分钟内完成整套设备的展开或收纳操作，收纳后整体可装入配套的长条便携袋，适配单人背负转运的需求，非常适合无通车条件的野外点位布设。设备的支撑立杆采用多段套接的可调高度结构，高度调节范围覆盖2.5m到4m区间，不同高度的选择主要对应布设点位的近地面雾层浓度分布，通常在开阔草地区域选择3m左右的架设高度即可避开近地面的乱流区，在有低矮植被遮挡的区域可将高度上调至3.5m以上，保证集雾组件处于雾流稳定的层段。集雾组件与立杆的连接部位设置了无限旋转系统，

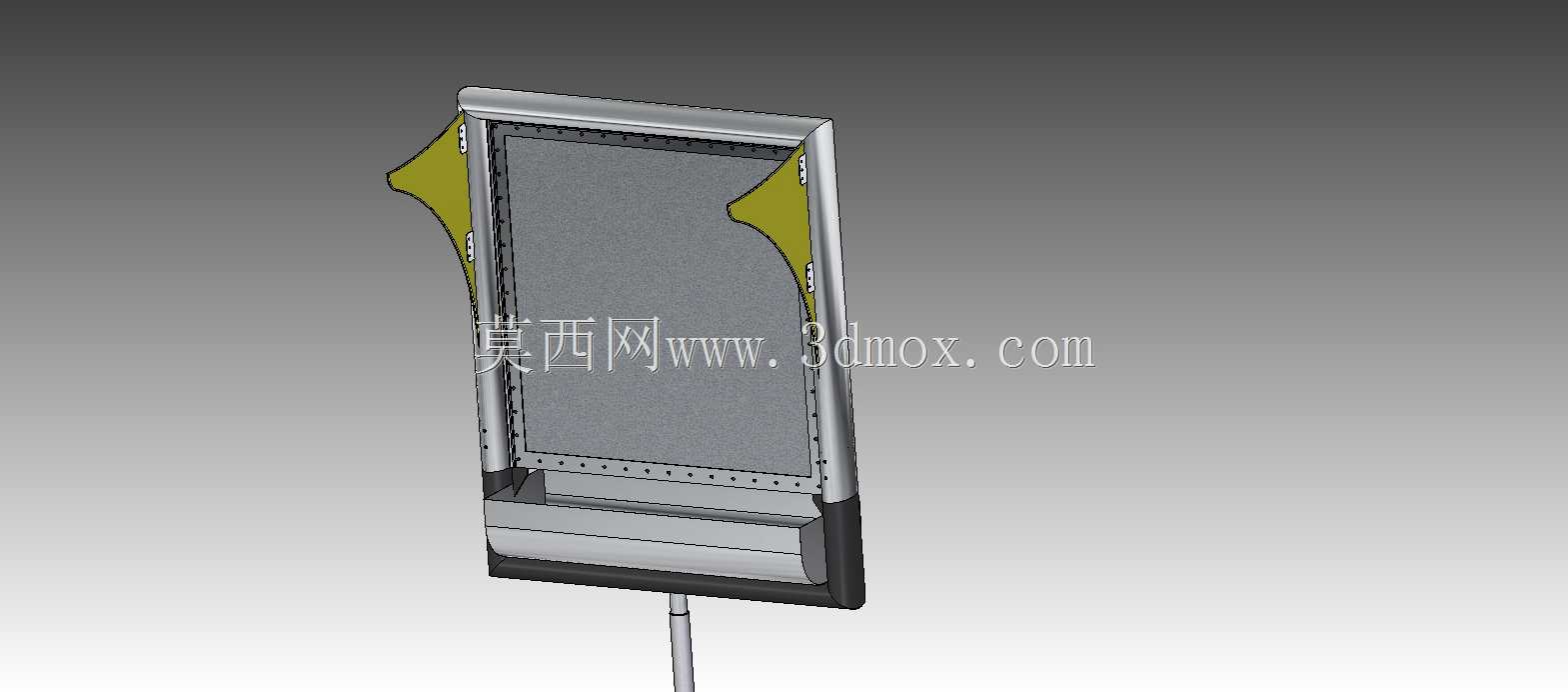

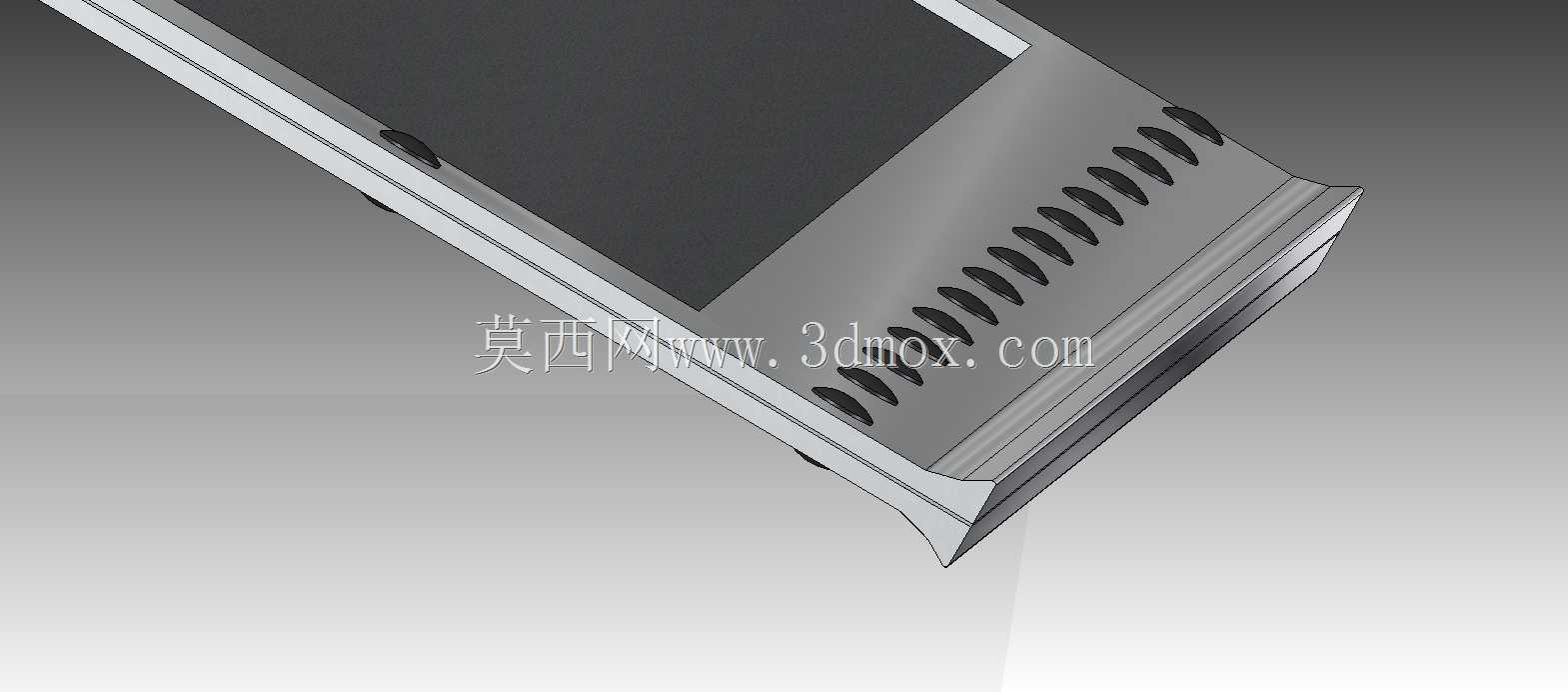

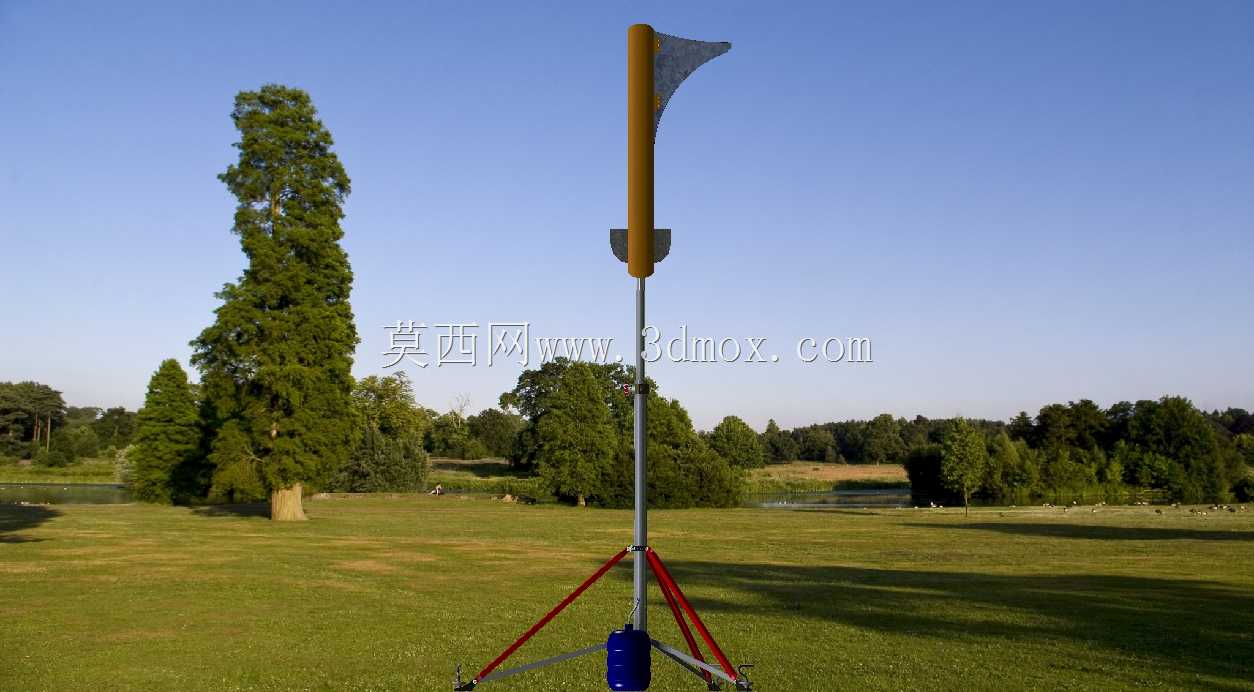

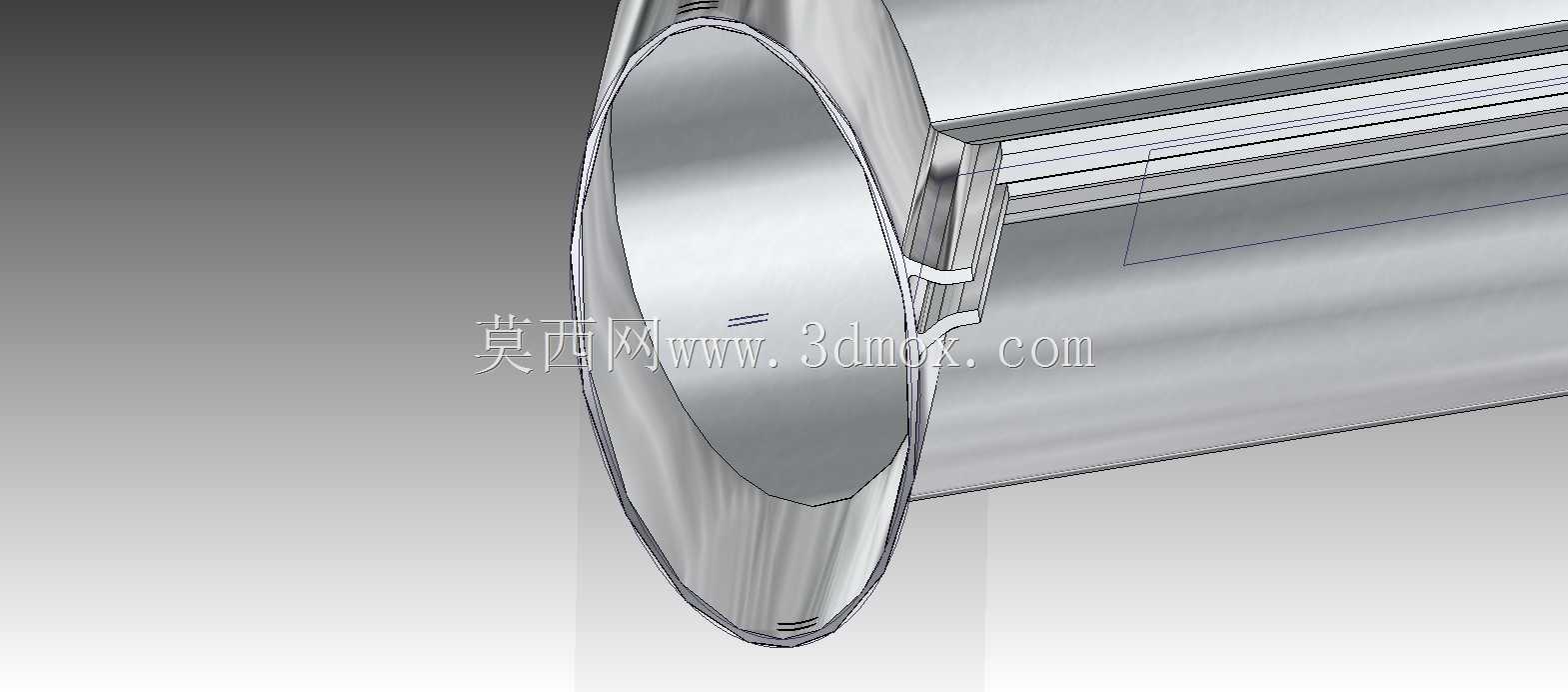

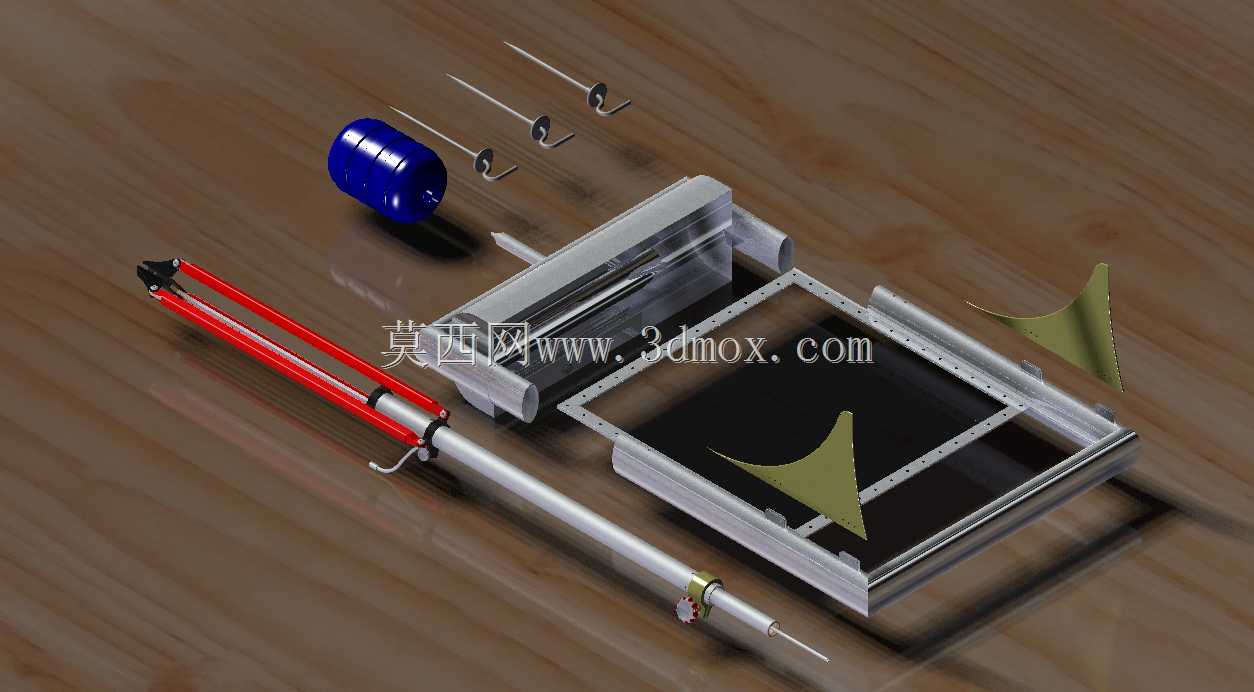

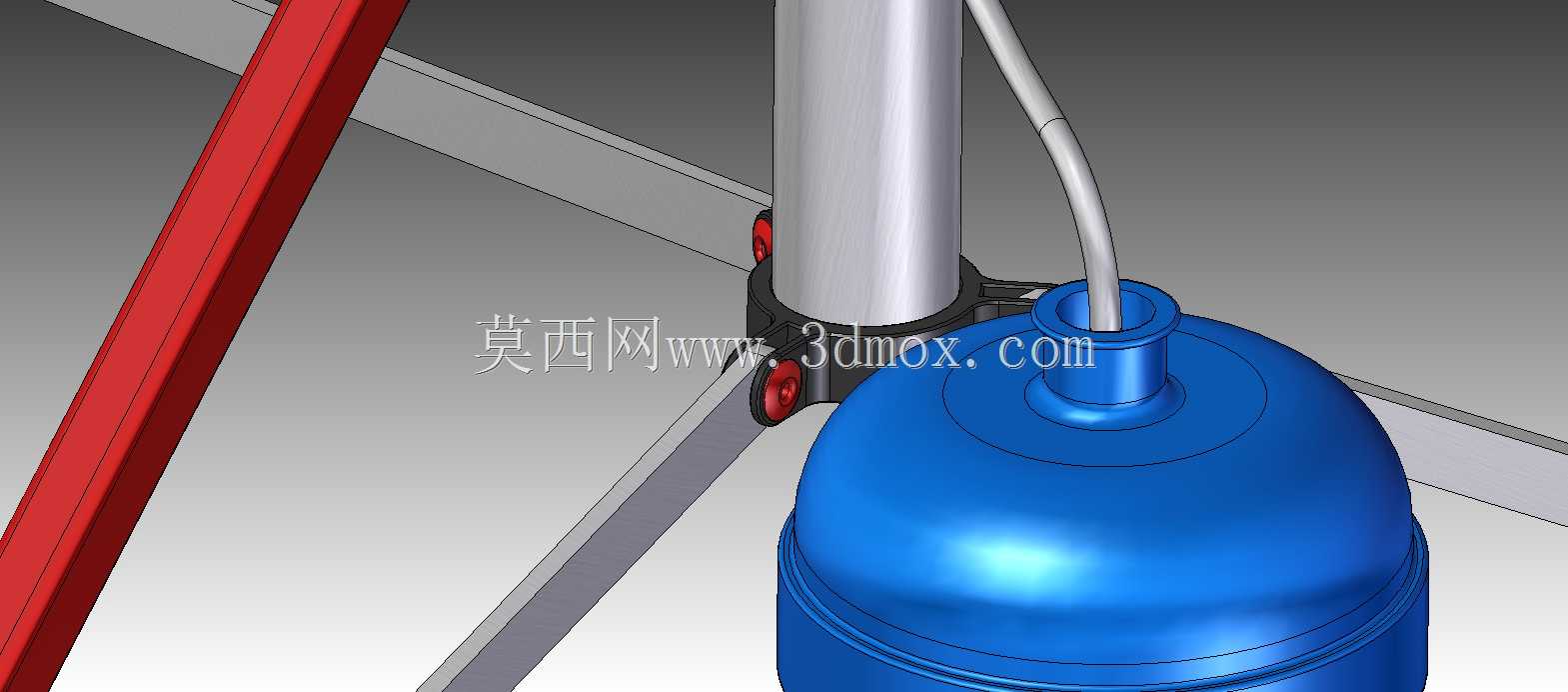

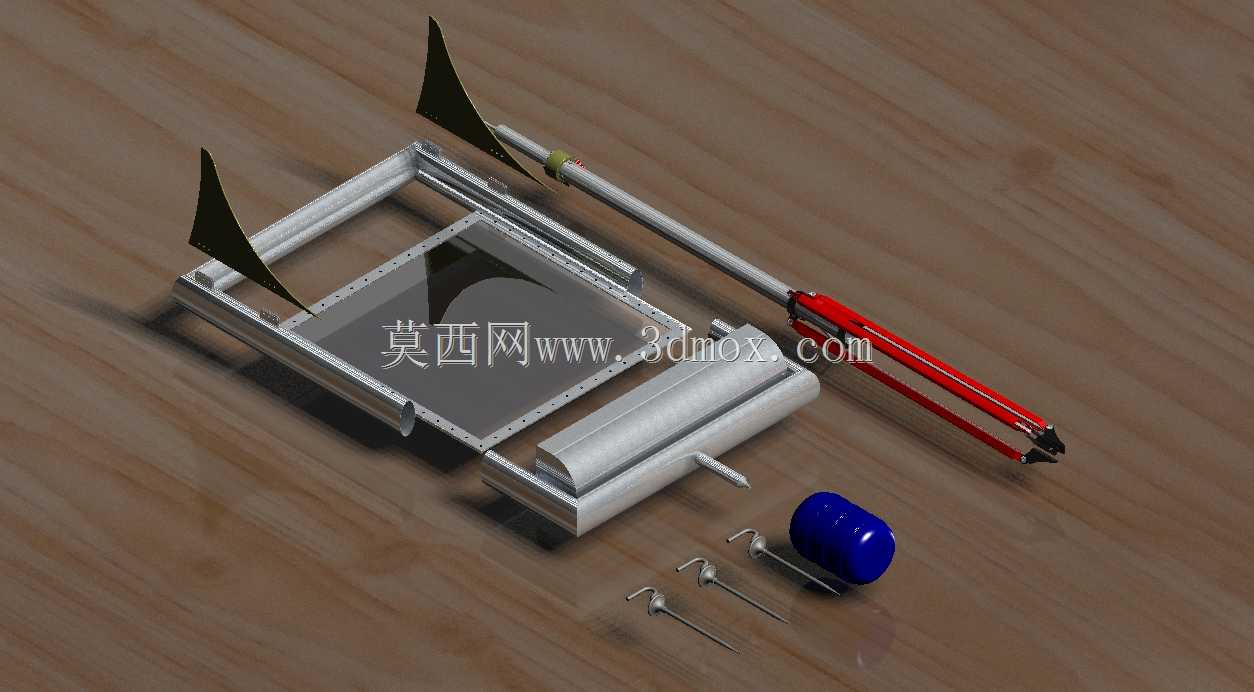

　　配合组件侧方安装的定向翼结构，可在自然风力作用下自动调整集雾面的朝向，始终让集雾网面正对来风方向，无需人工根据风向变化调整设备角度，最大化单位时间内的雾滴拦截量。集雾核心采用竖向矩形框架固定专用集雾网，网面的孔径经过流体仿真优化，既可以让气流顺利穿过网面降低风阻，又能有效拦截气流中携带的细小雾滴，被拦截的雾滴在网面汇聚后顺着网丝向下流淌，进入框架下方的集水槽，再通过导流管路汇入底座位置的储水容器，整套集水流程完全依靠重力和自然风力驱动，无需额外配置动力部件，后期维护仅需定期清理网面附着的灰尘、虫渍等杂物即可，长期使用的故障率极低。从安装边界来看，设备展开后底座的最大支撑直径为1.8m，锚定支柱的打入深度为20cm，

　　要求安装点位的地面硬度可满足锚固件的固定需求，避开明显的风口狭管区域，防止瞬时风速超过设备抗风上限造成结构损坏；集雾组件旋转时的最大外轮廓直径为1.2m，布设时需要在该范围内预留无遮挡的通风空间，避免周边植被、构筑物阻挡来风或干扰组件的自由旋转。在结构建模过程中，需要重点验证折叠腿铰接点的受力极限，核算满水状态加上6级阵风载荷下的底座抗倾覆系数，同时要保证旋转系统的转动阻尼处于合理区间，阻尼过小会造成集雾组件在风向波动时频繁晃动，阻尼过大则无法及时跟随风向调整朝向，直接影响集水效率；立杆的套接锁紧结构需要做防滑脱设计，防止高度调节后在外力作用下自动回缩，所有与水接触的部件均采用耐腐蚀的工程塑料或铝合金材质，适配户外高湿度、高盐雾的使用环境，避免长期使用出现锈蚀污染收集到的淡水。
