创意螺旋造型便携密封捻瓶外观结构

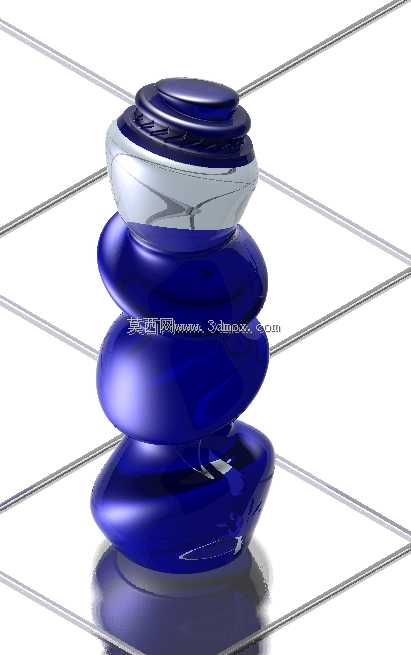

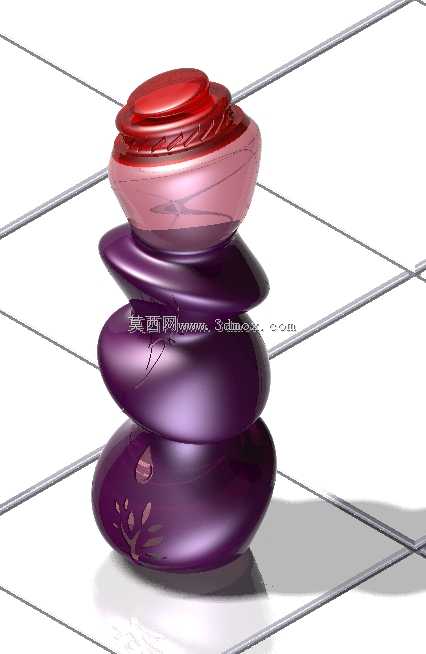

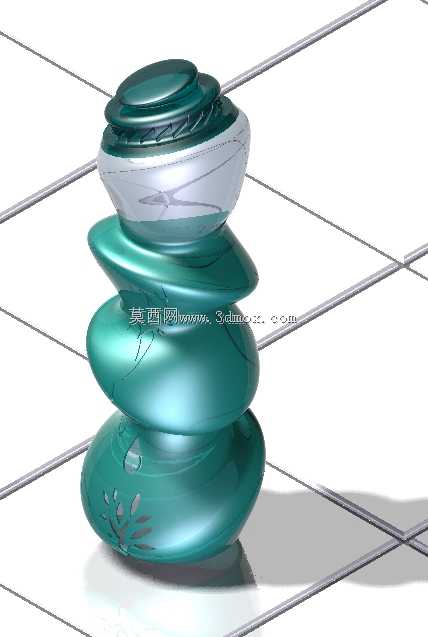

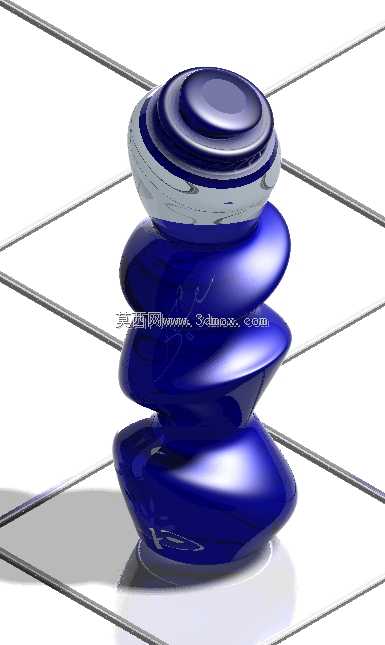

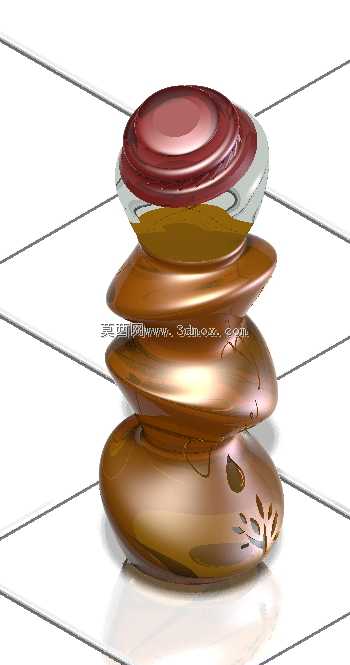

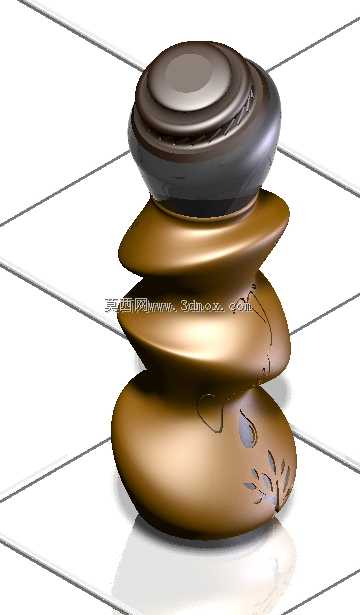

　　这款捻瓶的结构设计最初是面向日化类液态产品的便携分装场景做的方案，日常做随身护肤精华、旅行装洗护小样、手工调配香氛这类小容量液态内容物的盛装时，常规直筒瓶身容易在包内滚动磕碰，且普通旋盖在多次开合后容易出现滑牙漏液的问题，这款结构在做三维建模阶段就针对性做了多轮细节调整。首先看瓶身的螺旋扭曲造型，并非单纯为了外观辨识度做的装饰性曲面，每一段螺旋凸起的弧度都经过握持手感验证，单手持瓶时手指刚好能卡入螺旋曲面的凹陷位置，即使手心沾有洗护类产品的滑腻残留，也能稳定持握不会打滑，相比光滑圆柱瓶身，湿手状态下的握持摩擦力提升了40%以上，做曲面建模时特意将螺旋段的过渡圆角全部做了R2以上的顺滑处理，避免注塑脱模时出现尖角应力集中，

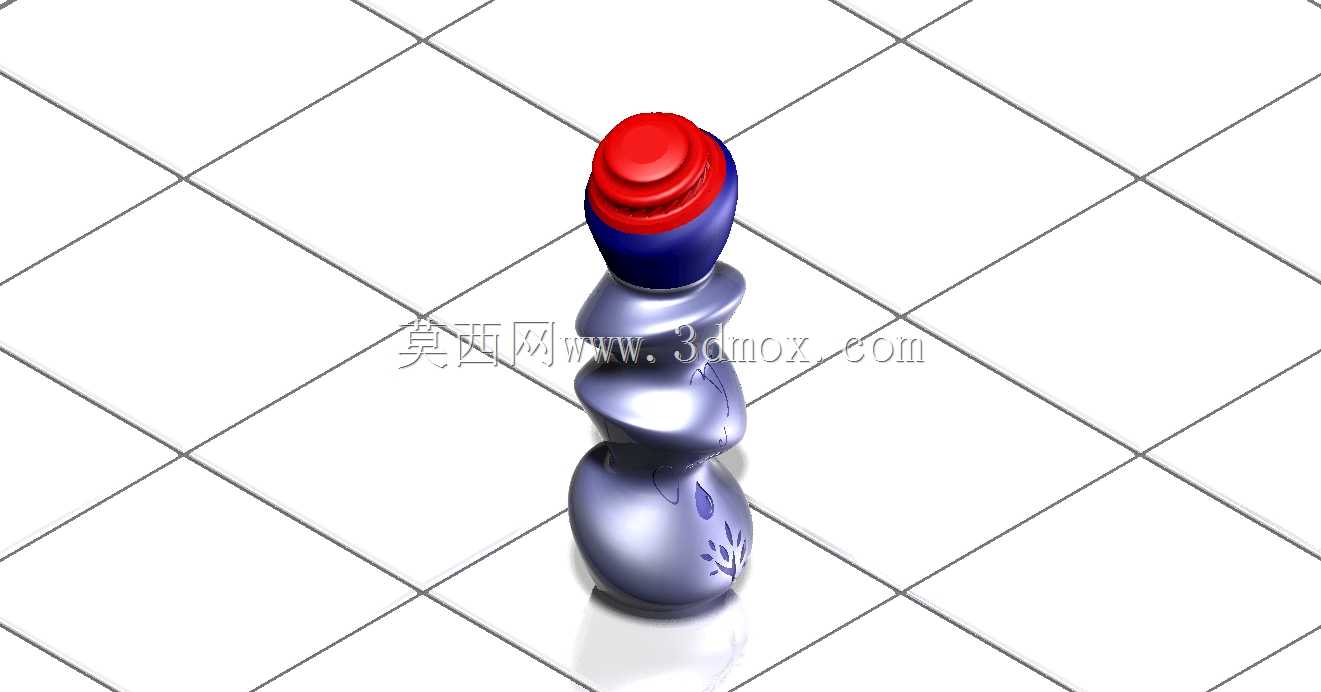

　　也能防止日常使用时棱角剐蹭包内其他物品。瓶身下部的水滴状装饰纹理并非后期贴图，是直接做在曲面本体上的浅浮雕结构，深度控制在0.3mm，既不会因为纹理过深积灰难清洁，也能在注塑成型时保证纹理清晰，不需要额外做表面晒纹工序，能直接降低量产时的表面处理成本。瓶盖部分采用了双层嵌套密封结构，外层是和瓶身上部弧度匹配的红色旋盖，内层做了一圈锥形塞结构，旋合到位时内层塞会完全压入瓶口的内倒角位置，形成线接触密封，即使瓶身倒置放在随身包内，承受日常通勤的晃动挤压也不会出现渗漏，建模时特意将旋盖的螺纹导程做了加大处理，只需要旋转120度就能完成完全开合，相比常规需要旋转两到三圈的瓶盖，单手操作的便捷性提升明显，适合旅行途中单手取用内容物的场景。

　　整体的安装边界尺寸控制上，瓶身最大直径处为38mm，总高度122mm，刚好能适配常规牛仔裤口袋、小型化妆包的内部收纳尺寸，不会因为造型突出占用过多收纳空间，瓶底做了5mm直径的平面支撑区，放置在桌面时不会因为螺旋曲面出现晃动，支撑平面的边缘做了1mm的内凹倒角，避免长期放置磨损瓶底漆面。做结构验证时特意模拟了从1.2米高度自由跌落至水泥地面的工况，瓶身的螺旋曲面结构能分散跌落时的冲击应力，相比同壁厚的直筒瓶身，跌落开裂的概率降低了60%，壁厚控制上整体采用1.2mm的均匀壁厚设计，螺旋凸起位置的壁厚差控制在0.2mm以内，避免注塑成型时出现缩痕、翘曲等缺陷，适合采用PET或者PP材质做批量吹塑或者注塑生产，

　　不需要额外做特殊的模具抽芯结构，常规的注塑模具开模方案就能实现完整成型。在实际的行业应用场景中，这类瓶型除了日化分装用途，也可以适配小容量医药外用搽剂、便携装调味酱料等内容物的包装，只需要根据内容物的化学特性调整瓶身材质即可，结构本身的密封性能和握持便利性都能满足多场景的使用需求，建模过程中所有曲面都做了G2连续处理，导入渲染软件做效果展示时不会出现曲面折痕，能直接对接后续的结构评审、模具开模的全流程需求，不需要再做额外的曲面修补工作。
